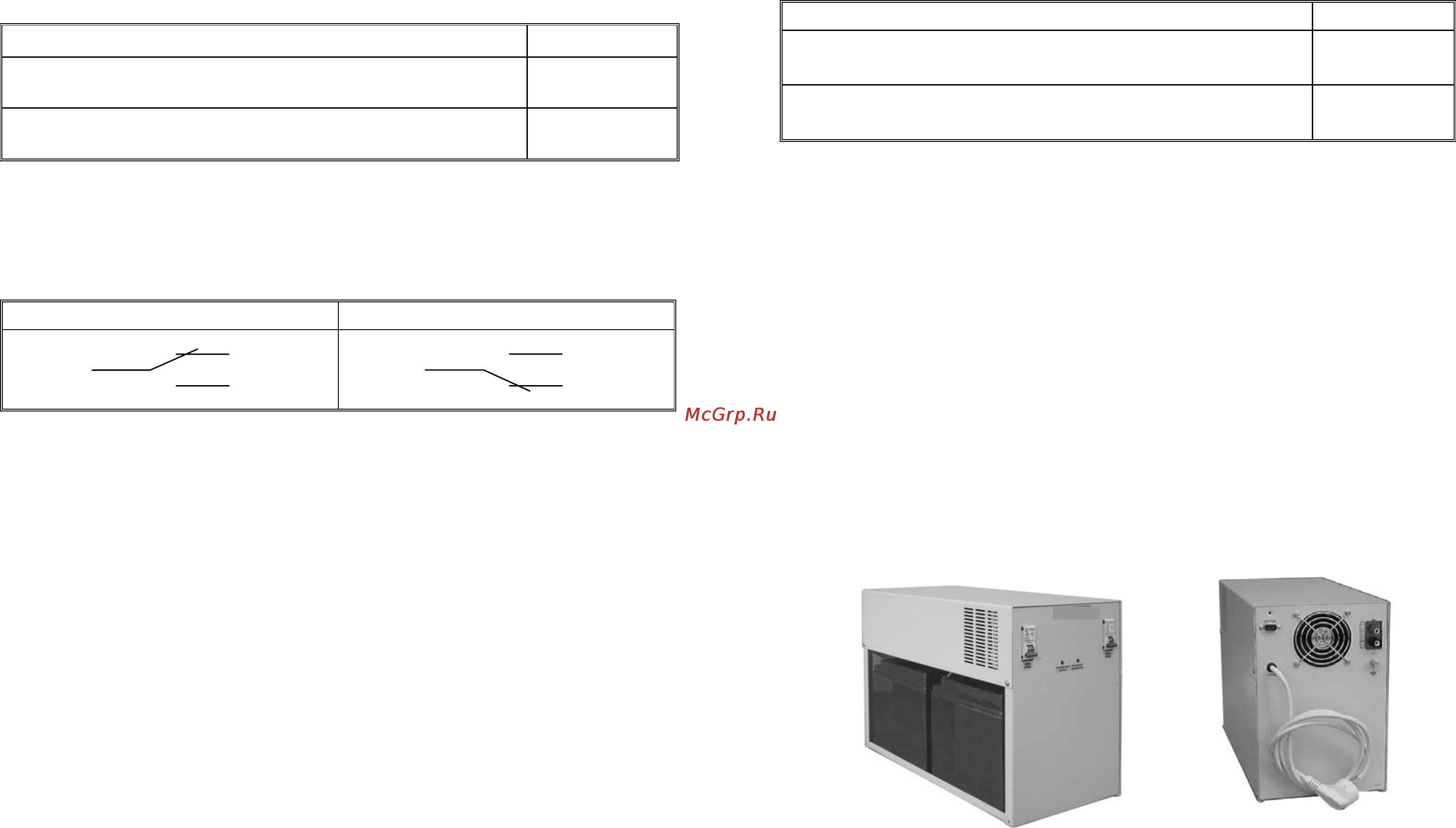

![Штиль PS1220G Инструкция по эксплуатации онлайн [3/4] 25687](/views2/1027385/page3/bg3.png)
Подключение нагрузки выполнять в соответствии с
приведенной ниже таблицей 3.
Таблица 3
НАЗНАЧЕНИЕ ВЫХОДНЫХ КЛЕММ ОБОЗНАЧЕНИЕ
Клемма красная подключения плюсового
провода нагрузки 12В
“+”
Клемма черная подключения минус
о
вого
провода нагрузки 12B
“-”
6.3 Разъем АВАРИЯ, расположенный на задней стенке
корпуса, предназначен для подключения внешней цепи
сигнализации неисправности ИЗДЕЛИЯ. Состояние контактов
реле АВАРИЯ приведено в таблице 4.
Таблица 4
АВАРИЯ РАБОТА
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 Техническое обслуживание должно производится
потребителем (монтажной организацией или специально
выделенным персоналом). Персонал, необходимый для
технического обслуживания ИЗДЕЛИЯ, должен состоять из
электриков, прошедших специальную подготовку и имеющих
разряд не ниже третьего.
7.2 ИЗДЕЛИЕ является устройством, рассчитанным на
работу в круглосуточном режиме в течение длительного
времени с минимальным объемом регламентных работ,
проводимых не реже одного раза в полгода. Эти работы
включают в себя:
внешний осмотр с удалением пыли и грязи с
поверхности ИЗДЕЛИЯ;
проверка свечения светодиодных индикаторов;
контроль напряжения на нагрузке;
контроль исправности аккумуляторной батареи и ее
замена (при необходимости);
переход ИЗДЕЛИЯ в режим работы от аккумуляторной
батареи при отключении питающей сети 220 В.
3 КОМПЛЕКТ ПОСТАВКИ
ИЗДЕЛИЕ поставляется в комплекте, указанном в таблице 2
Таблица 2
НАИМЕНОВАНИЕ КОЛИЧЕСТВО
Источник беспер
е
бойного питания ШТИЛЬ
PS1220G
1 шт
И
сточник бесперебойного питания ШТИЛЬ
PS1220G. Руководство по эксплуатации
1 экз
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Конструктивно ИЗДЕЛИЕ выполнено в виде
настольного (напольного) блока со съемным кожухом
(см. рисунок 1)
На передней панели размещены:
автоматический выключатель СЕТЬ ОТКЛ,
предназначенный для отключения и включения
ИЗДЕЛИЯ;
автоматический выключатель АБ ОТКЛ,
предназначенный для отключения аккумуляторной
батареи от нагрузки;
светодиодный индикатор СЕТЬ, указывающий на
нормальную работу ИЗДЕЛИЯ и наличие сетевого
питающего напряжения;
светодиодный индикатор ВЫХОД, показывающий наличие
выходного напряжения.
Рисунок 1
1
2
2
1
3
3
