Подвод кабеля питания с сетевой вилкой осуществляется
через заднюю панель, там же расположен клеммный
соединитель подключения нагрузки и разъем дистанционной
сигнализации аварии ИЗДЕЛИЯ. Для лучшего охлаждения
кожух имеет вентиляционные отверстия. Аккумуляторная
батарея располагаются внутри ИЗДЕЛИЯ в нижнем отсеке.
4.2 Базовым элементом прибора является источник
вторичного электропитания, представляющий собой
импульсный преобразователь с высоким КПД. Питающее
напряжение на источник вторичного электропитания
поступает через схему защиты входных цепей с сетевым
фильтром. Светодиодный индикатор СЕТЬ указывает о
наличии импульсного напряжения на выходе
преобразователя. Срабатывание реле сигнализации о
неисправности (разъем АВАРИЯ) происходит при пропадании
сетевого напряжения или выходе из строя источник
вторичного электропитания. Использование режима
ограничения тока заряда позволяет оптимальным образом
использовать ресурс аккумуляторной батареи. Схема
защиты АБ от глубокого разряда обеспечивает отключение
аккумуляторной батареи при пропадании питающего
напряжения 220В и ее разряде до 20% от начальной
емкости.
Низкий уровень шума и использование герметичной
аккумуляторной батареи в соответствии с установленными
стандартами позволяет размещать оборудование в
помещениях, где постоянно присутствует работающий
персонал.
5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1 При установке и эксплуатации ИЗДЕЛИЯ необходимо
руководствоваться действующими «Правилами технической
эксплуатации электроустановок потребителей».
5.2 ВНИМАНИЕ! Внутри корпуса ИЗДЕЛИЯ имеется опасное
для жизни напряжение 220B 50Гц.
5.3 Запрещается эксплуатация ИЗДЕЛИЯ без защитного
заземления.
5.4 Запрещается эксплуатация ИЗДЕЛИЯ в помещениях с
взрывоопасной или химически активной средой,
разрушающей металлы и изоляцию, в условиях воздействия
капель или брызг, а также на открытых площадках.
5.5 Запрещается самостоятельно производить ремонт
ИЗДЕЛИЯ, за исключением замены аккумуляторной батареи.
5.6 При эксплуатации запрещается закрывать
вентиляционные отверстия в корпусе ИЗДЕЛИЯ.
6 ПОДГОТОВКА К РАБОТЕ
6.1 Не допускается установка ИЗДЕЛИЯ в местах, не
обеспечивающих воздухообмена, достаточного для
естественного охлаждения его нагревающихся частей, а
также на расстоянии 1 м от отопительных систем.
Рабочее положение ИЗДЕЛИЯ вертикальное.
6.2 Подключение внешних цепей осуществлять в
соответствии со схемой подключения ИЗДЕЛИЯ
(см. рисунок 2) и маркировкой на корпусе.

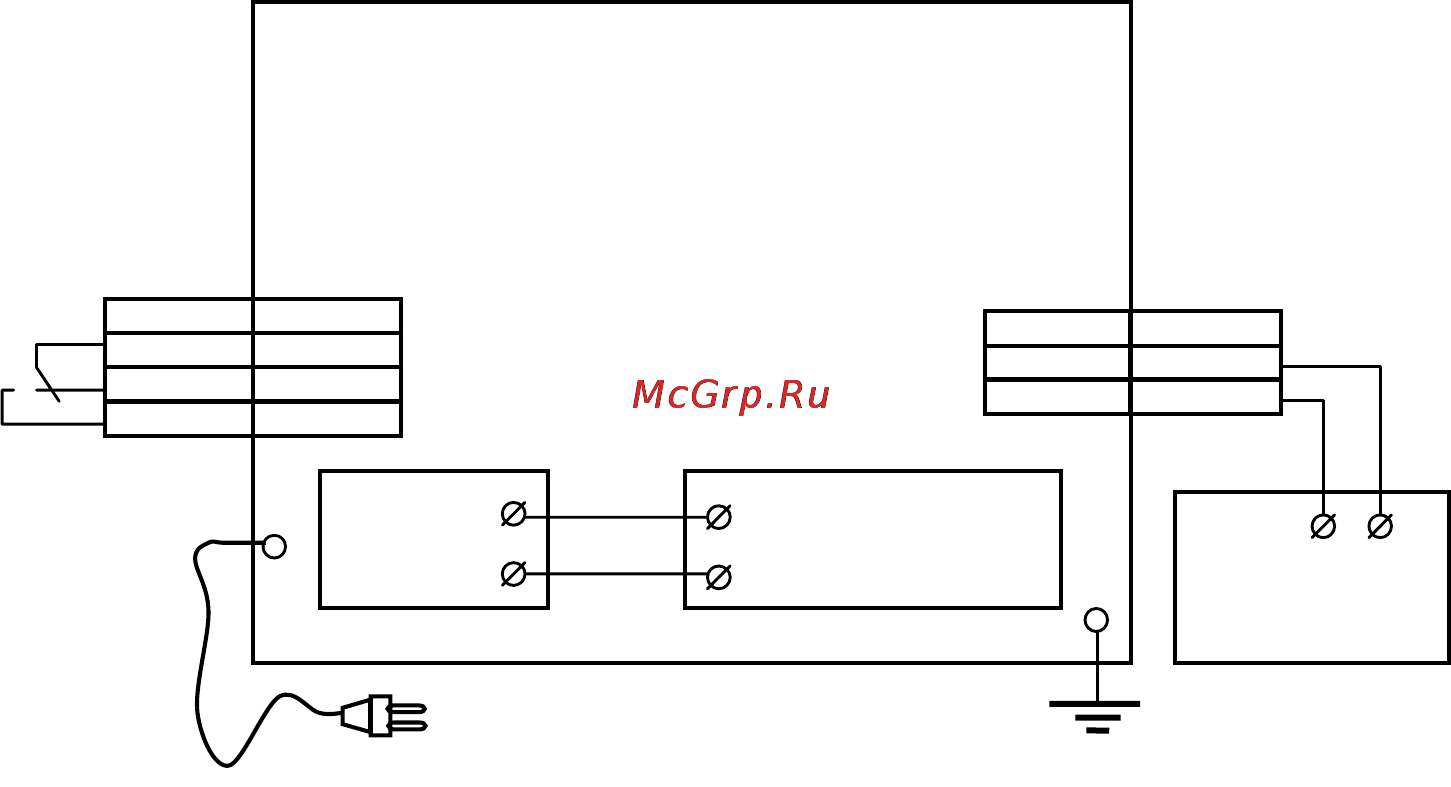

Рисунок 2
Аккумуляторную батарею подключать строго в
соответствии со следующими
инструкциями:
клемму в красной оболочке подключать к плюсовому
контакту аккумуляторной батареи;
клемму в черной оболочке подключать к минусовому
контакту аккумуляторной батареи.
С
ЕТЬ
2
20В
КОНТ.
Ц
ЕПЬ
О
БЩ
1
Н
З
2
Н
Р
3
P
S12
2
0
G
К
ОНТ.
Ц
ЕПЬ
1
2
-
1
3,7В
+
13,7В
А
Б МОДУЛЬ
+
+
А
ВТОМАТИК
И
+ -
НАГРУЗКА
-
-
