Sony XAV-AX100//C [109/116] Подключение громкоговорителей
![Sony XAV-AX100//C [109/116] Подключение громкоговорителей](/views2/1273987/page109/bg6d.png)
27RU
*1 Не входит в комплект поставки.
*2 Полное сопротивление громкоговорителей: от 4 Ом
до 8 Ом, 4 шт.
*3 Кабель с разъемами RCA (не входит в комплект
поставки).
*4 В зависимости от типа автомобиля, возможно,
потребуется использовать адаптер для проводного
пульта дистанционного управления (не входит в
комплект поставки).
Сведения об использовании проводного пульта
дистанционного управления см. в разделе
“Использование проводного пульта дистанционного
управления” (стр. 29).
*5 Независимо от того, будете ли вы использовать
микрофон, проложите кабель микрофона так, чтобы
он не мешал вождению. Закрепите кабель зажимом,
если, например, он проходит рядом с вашими
ногами.
*6 Сведения об установке микрофона см. в разделе
“Установка микрофона” (стр. 28).
*7 Чтобы подключить смартфон к главному блоку,
необходим соответствующий кабель (не входит в
комплект поставки).
*8 Чтобы подключить iPhone, используйте кабель USB,
предназначенный для iPhone (не входит в комплект
поставки).
*9
Если вы используете антенну с
электроприводом без релейного блока,
подсоединение этого устройства с помощью
прилагаемого кабеля питания может
привести к повреждению антенны.
К разъему громкоговорителя автомобиля
К разъему электропитания автомобиля
К кабелю переключателя стояночного
тормоза
Место монтажа кабеля переключателя
стояночного тормоза зависит от вашего
автомобиля.
Необходимо подключить провод
стояночного тормоза (светло-зеленый)
кабеля питания к проводу переключателя
стояночного тормоза.
К клемме питания +12В провода заднего
фонаря автомобиля (только в случае
подключения камеры заднего вида)
Подсоединение для поддержки
памяти
Когда к устройству подсоединен желтый провод
питания, блок памяти будет постоянно получать
питание, даже при выключенном зажигании.
Подключение громкоговорителей
• Перед подключением громкоговорителей
выключите устройство.
• Во избежание повреждений используйте
громкоговорители с полным сопротивлением
4–8 Ом и соответствующей предельно
допустимой мощностью.

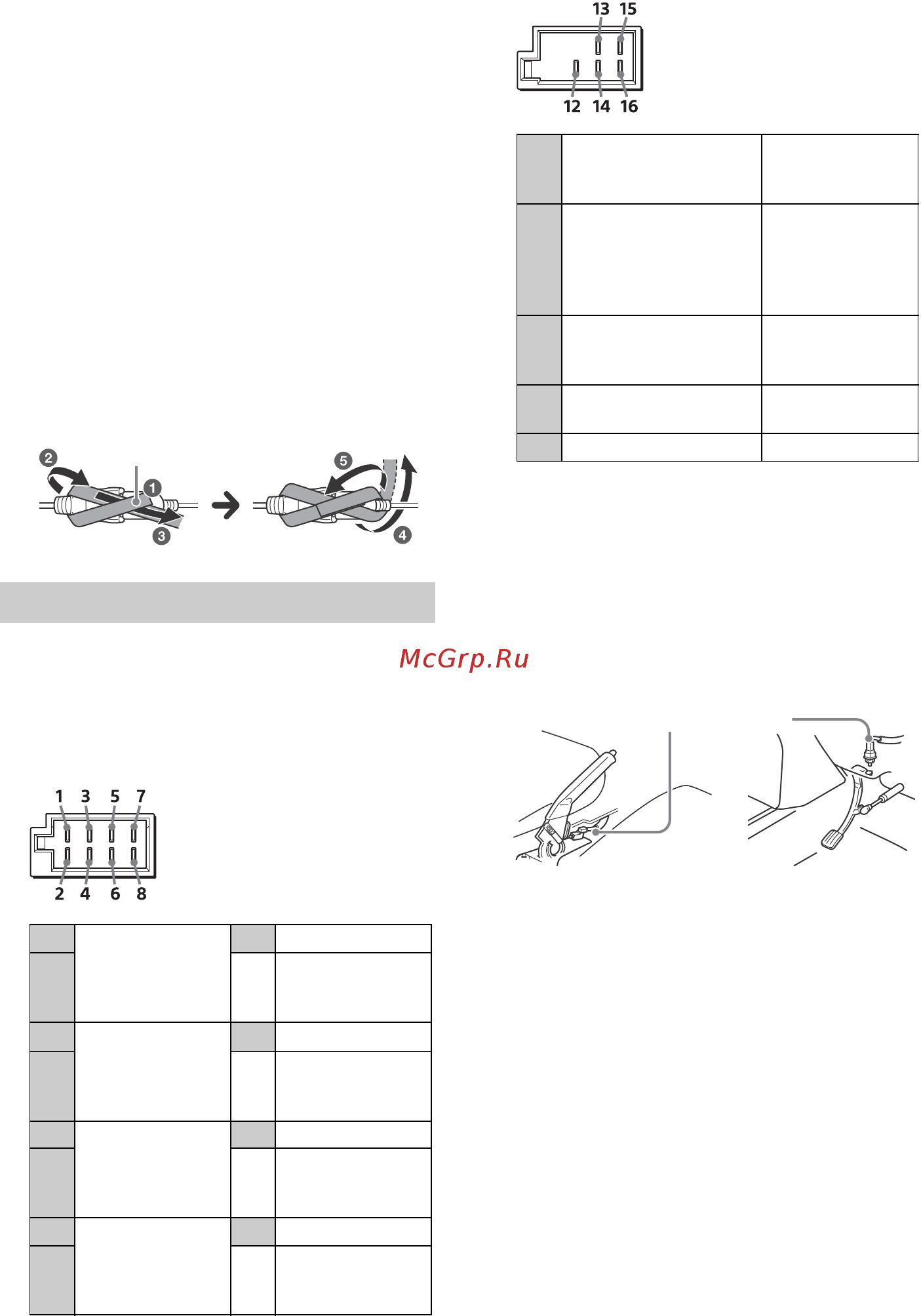

Установка соединений
1
Задний
громкоговоритель
(правый)
Фиолетовый
2
Фиолетовый/с
черными
полосками
3
Передний
громкоговоритель
(правый)
Серый
4
Серый/с
черными
полосками
5
Передний
громкоговоритель
(левый)
Белый
6
Белый/с
черными
полосками
7
Задний
громкоговоритель
(левый)
Зеленый
8
Зеленый/с
черными
полосками
12
Источник
бесперебойного
электропитания
Желтый
13
Антенна с
электроприводом/
управление
усилителем мощности
(REM OUT)
Синий/с белыми
полосками
14
Импульсный источник
электропитания
подсветки
Оранжевый/с
белыми
полосками
15
Импульсный источник
электропитания
Красный
16 Заземление Черный
Кабель переключателя
стояночного тормоза
Стояночный тормоз Ножной тормоз
