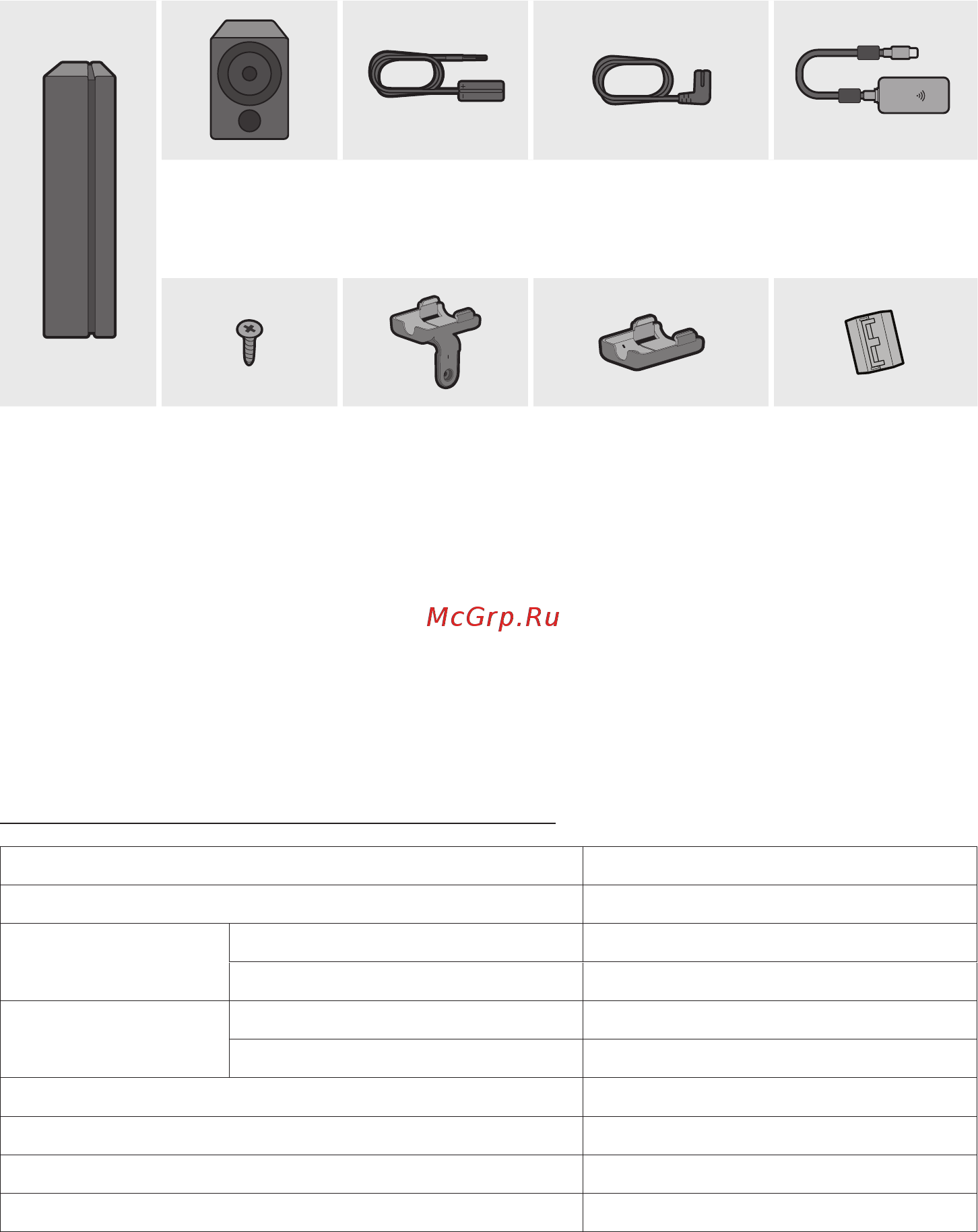

Аксессуары
STANDBY
LINK
WIRELESS
Динамик
объемного звука
(2 шт.)
Кабель динамика
(2 шт.)
Сетевой шнур Беспроводной
модем (WHM520V)
Беспроводной
модуль
приемника
Винт (2 шт.) Держатель
модема
(В виде подставки)
Держатель модема
(В виде настенного
крепления / В виде
отдельного крепления)
Тороидальный
ферромагнитный
сердечник
• Беспроводной модем совместим только с устройствами Samsung Soundbar. Для получения
списка совместимых устройств Samsung Soundbar, см. стр. 12. Не подключайте модем к
другим устройствам, таким как смартфоны, настольные компьютеры или ноутбуки.
Спецификации
Комплект беспроводных задних динамиков
Источник питания 110-240В~50/60Гц
Выходная мощность 54Вт
Вес
Беспроводной модуль приемника 0,7 кг
Динамик объемного звука 0,6 кг
Размеры (Ш х В х Т)
Беспроводной модуль приемника 50,0 X 201,3 X 132,0 мм
Динамик объемного звука 87,5 X 147,0 X 87,5 мм
Диапазон рабочих температур от +5°C до +35°C
Диапазон рабочей влажности 10% ~ 75%
Вывод Обратитесь к руководству пользователя.
Диапазон частот 20 Гц~20 кГц
ЗАМЕТКИ
– Компания Samsung Electronics Co., Ltd оставляет за собой право изменять технические
характеристики без дополнительного уведомления.
– Указанные размеры и вес приблизительны.
– Характеристики источника электропитания и потребления электроэнергии указаны на
наклейке на корпусе устройства.
– Конструкция и характеристики могут быть изменены без предварительного уведомления.
Примечание относительно лицензии с открытым исходным кодом
• Вопросы относительно открытых источников направляйте в Samsung по электронной почте
(oss.request@samsung.com).
Важное примечание об обслуживании
• Плата за обслуживание может взиматься в следующих случаях.
(a) Если вы вызовете специалиста, и он не обнаружит неисправности устройства (это
возможно, если вы не знакомы с настоящим руководством).
(b) Если вы передадите устройство в ремонтный центр, и его специалисты не обнаружат
неисправности (это возможно, если вы не знакомы с настоящим руководством).
• Размер этой платы будет сообщен вам перед тем, как сотрудник компании выедет на место.
Подключение SWA-9000S к устройству Soundbar
1. Подключение беспроводного модуля приемника к
2 динамикам объемного звука
Используйте кабели динамика для подключения двух динамиков объемного звука к
беспроводному модулю приемника.
• Два кабеля динамика имеют цветную маркировку.
SURROUND-LEFT
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
SURROUND-RIGHT
SURROUND-LEFT SURROUND-RIGHT
• При подключении кабелей динамика к беспроводному модулю приемника выполните
следующие шаги:
1. Вставьте серый штепсельный разъем в серое гнездо на беспроводном приемнике.
2. Вставьте синий штепсельный разъем в синее гнездо на беспроводном приемнике.
