Loewe bild 1
Quick start manual
7
english

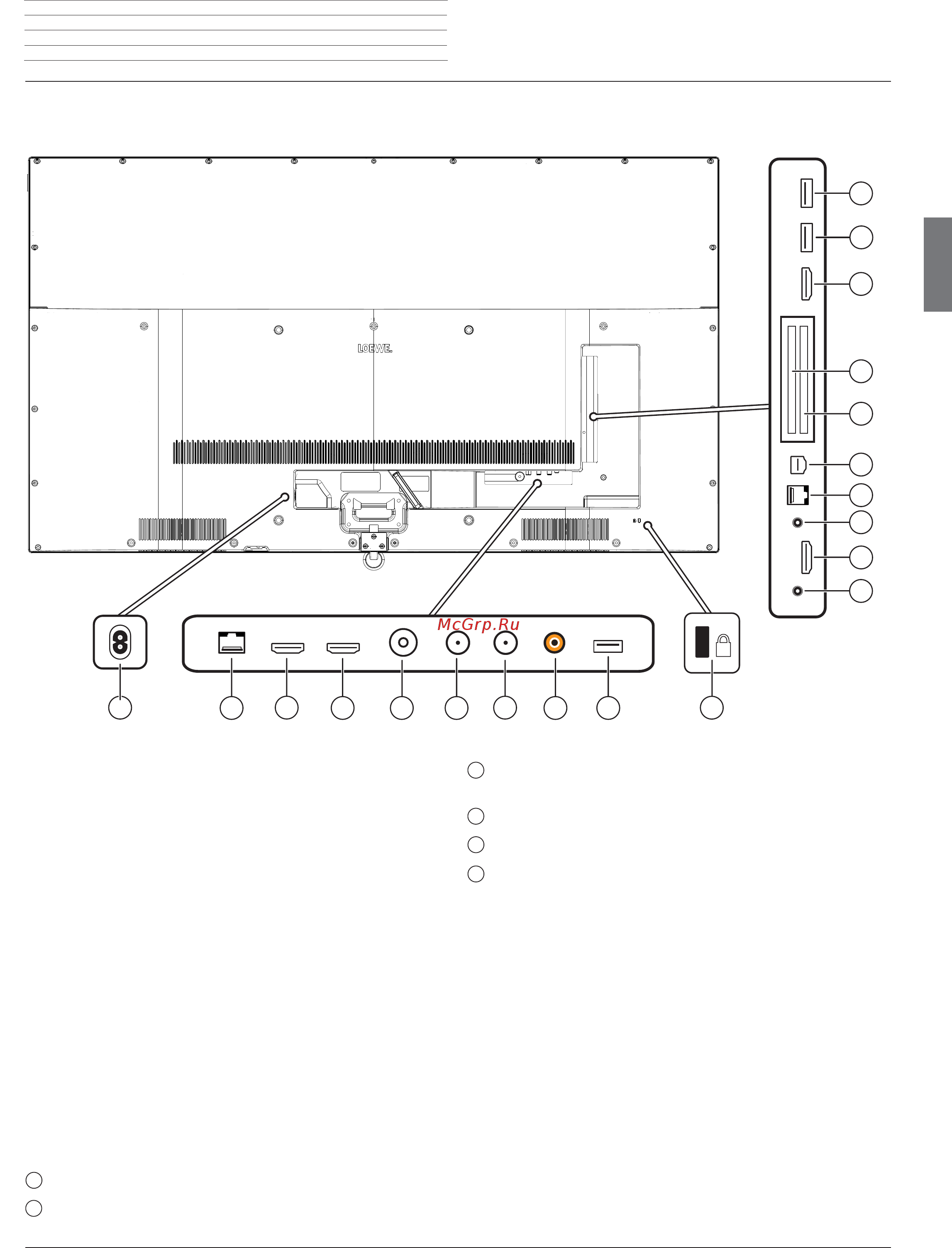

Connections rear side of the device
bild 1.65/55
10
Слот для блокировки
11
HEADPHONE - подключение наушников Jack 3,5 mm –
Headphones 32–200 Ohm
12
HDMI 3 - вхо
HDMI type A 1.4b– Digital Video IN (4K@30Hz)/Audio IN
13
AUDIO OUT - Audio выход (аналог) Л/П – (Jack 3,5 mm)
14
RS-232C - Серийный интерфейс
(2
– (RJ12)
15
AV INPUT - Micro AV socket
(2
Audio/Video IN with Scart adapter:
Y/C (S-VHS/Hi 8)
CVBS (VHS/8 mm)
RGB
L/R
Audio/Video IN with VGA adapter:
PC/STB video signal
Component (YPbPr)
L/R
1
K
2
3
5
6
4
9
7
8
10
11
12
15
19
18
16
17
13
14
20
(1
Размещение разъёмов и их функции (bild 1.65/55)
①
Кабель питания.
Переменный ток напряжением 220-240 В, частотой
50
-60
Гц.
②
L
AN – подключение к локальной сети
RJ-45 – Ethernet / Fast Ethernet, 10/100 Mbit/s
③
HDMI 1 (ARC) – вход HDMI 1 (с поддержкой
реверсивного звукового канала HDMI ARC)
HDMI type A 1.4b – Digital Video IN (4K@30Hz)/Audio
IN/OUT
④
HDMI 2 – вход HDMI 2
HDMI type A 1.4b – Digital Video IN (4K@30Hz)/Audio IN
⑤
ANT TV - антенна/кабель, стандарт DVB-T/T2 / DVB-C
IEC socket – 75 Ohm / 5 V / 80mA
⑥
ANT SAT 1 – спутниковая антенна (тюнер 1),
стандарт DVB-S/S2
F socket – 75 Ohm / 13/18 V / 500mA
⑦
ANT SAT 2 – спутниковая антенна (тюнер 2),
стандарт DVB-S/S2
F socket – 75 Ohm / 13/18 V / 500mA
⑧
SPDIF OUT – цифровой аудиовыход S/PDIF
⑨
USB 3.0 – разъём USB спецификации 3.0
USB type A – USB 3.0 (max. 1000mA)
COMMON INTERFACE – слот расширения (CI-
модуль) CI 1 (стандарт 1.3)
COMMON INTERFACE - слот расширения (CI-модуль)
CI 2 (стандарт 1.3)
⑯
HDMI 4 (UHD) – вход HDMI 4 с поддержкой UHD 4K
HDMI type A 2.0 – Digital Video IN (4K@60Hz)/Audio IN
⑰
USB - разъём USB спецификации 2.0
USB type A – USB 2.0 (max. 500mA)
⑱
USB - разъём USB спецификации 2.0
USB type A – USB 2.0 (max. 500mA)
19
20
