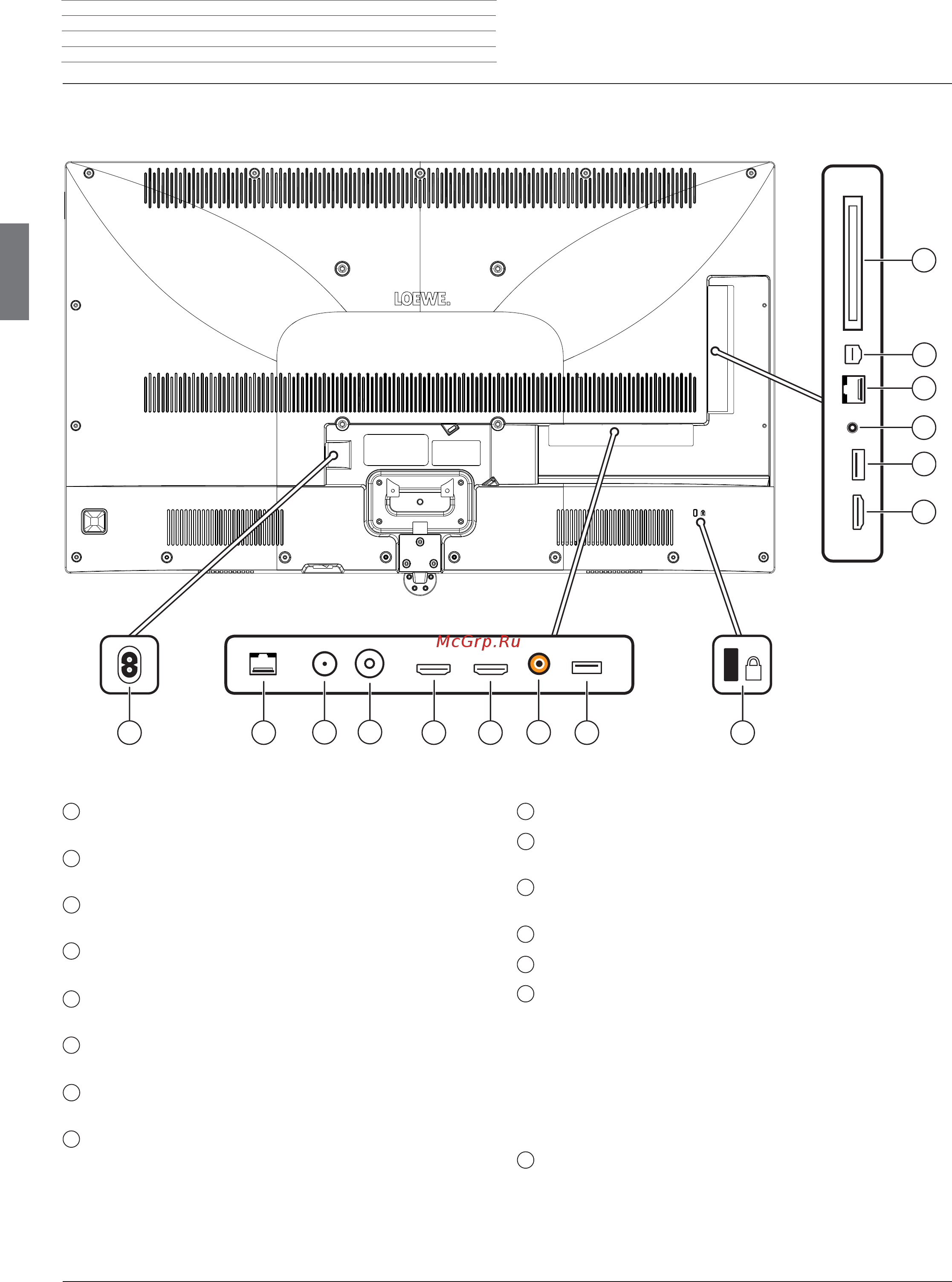

Connections rear side of the device

bild 1.40/32

Размещение разъёмов и их функции (bild 1.40/32)

AC IN - Главное соединение

Mains socket – 220-240 V ~ 50 / 60 Hz

LAN - Подсоединение к сети

RJ-45 – Ethernet / Fast Ethernet

ANT SAT -Спутниковая антенна (Sat tuner) DVB-S/S2

F socket – 75 Ohm / 13/18 V / 500mA

ANT TV - Антенна/аналоговый кабель /

DVB-T/T2 / DVB-C

IEC гнездо – 75 Ohm / 5 V / 80mA

HDMI 1 (ARC) - HDMI вход 1 (with Audio Return Channel)

HDMI – Digital Video IN Audio IN/OUT

HDMI 2 - HDMI вход 2

HDMI – Digital Video IN Audio IN

SPDIF OUT - Audio выход (цифровой)

Cinch socket (orange)

USB - USB соединение

USB type A – USB 2.0 (max. 500mA)

Слот для блокировки

HDMI 3 - HDMI вход 3

HDMI – Digital Video IN Audio IN

USB 3.0 - USB соединение

USB type A – USB 3.0 (max. 1000mA)

AUDIO OUT - Audio выход (аналог) Л/П – (Jack 3,5 mm)

RS-232C - Серийный интерфейс

– (RJ12)

AV INPUT - Micro AV гнездо

Audio/Video IN with Scart adapter:

Y/C (S-VHS/Hi 8)

CVBS (VHS/8 mm)

RGB

L/R

Audio/Video IN with VGA adapter:

PC/STB video signal

Component (YPbPr)

L/R

COMMON INTERFACE - CI slot (standard V1.3)

2 1
