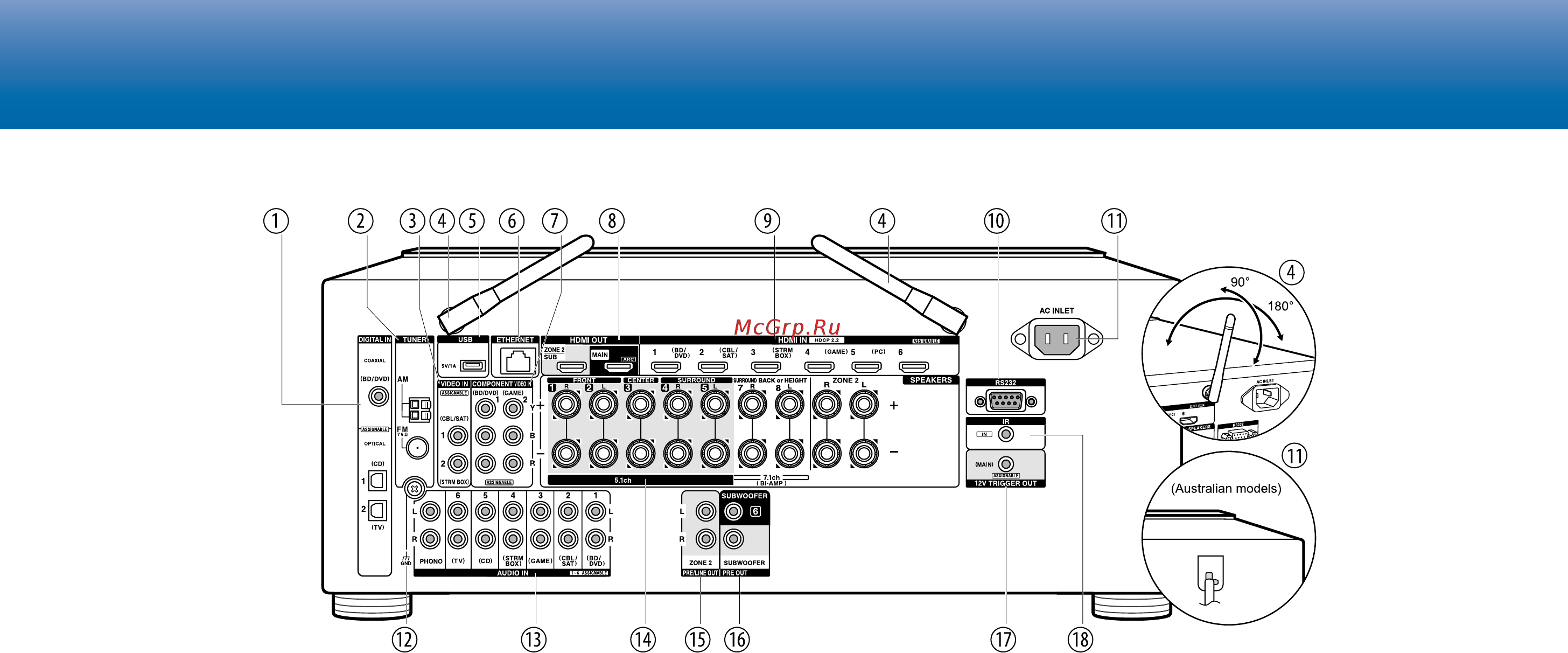

Задняя панель

1. Разъемы DIGITAL IN OPTICAL/COAXIAL: Для приема цифровых аудио сигналов

от TV или AV компонентов по цифровому оптическому или коаксиальному кабелю

2. TUNER AM/FM - Разъемы FM антенна (75 Ом) и АМ антенна: для подсоединения

прилагаемых антенн

3. Разъемы VIDEO IN: Разъем компонентного аналогового видео входа.

4. Антенна беспроводной связи: Для соединения по сети Wi-Fi или при использова-

нии Bluetooth-оснащенных устройств. Выберите угол наклона в соответствии

со статусом соединения

5. USB порт: для подсоединения USB накопителей, чтобы воспроизводить с них

музыкальные файлы. USB устройства могут получать питание (5V/1A) при подсое-

динении кабелем.

6. Порт ETHERNET: для соединения с локальной сетью кабелем Ethernet.

7. Разъем COMPONENT VIDEO IN: Разъем компонентного аналогового видео входа.

(Совместим только с разрешением 480i или 576i).

8. Разъемы HDMI OUT: Для передачи цифровых аудио и видео сигналов между реси-

вером и ТВ по кабелю HDMI.

9. Разъемы HDMI IN: Для передачи цифровых аудио и видео сигналов между ресиве-

ром и AV компонентами по кабелю HDMI.

10. Порт RS232 для соединения с системами домашней автоматики (*)

11. Разъем AC INLET (североамериканские, европейские и азиатские модели): для

подключения сетевого шнура из комплекта.Сетевой шнур (австралийские модели)

12. Клемма GND: Для подключения заземления проигрывателя виниловых пластинок

13. Разъем AUDIO IN: Разъем для аналогового аудио входа от телевизора или AV

компонента.

14. Клеммы SPEAKERS: для подсоединения комплекта АС колоночными кабелями.

Можно подсоединить многоканальный комплект колонок в главной комнате и пару

колонок в отдельной комнате к разъемам ZONE2 на ресивере. (североамерикан-

ские модели совместимы с разъемами-«бананами»)

15. Разъемы ZONE 2 PRE/LINE OUT: Для вывода аналоговых аудио сигналов

на дополнительный интегрированный усилитель или усилитель мощности в другой

комнате (ZONE 2).
