12Ru
автоматической антенны автомобиля
(макс. 300 мА, 12 В пост. тока). Если
автомобиль оснащен антенной,
встроенной в лобовое стекло,
подключите ее к терминалу питания
антенного усилителя.
• Н
икогда не подключайте синий/белый
провод к терминалу питания внешнего
усилителя. Также никогда не
подключайте его к терминалу питания
автоматической антенны. В противном
случае это может привести к
протеканию батареи или ее
неисправности.
• Че
рный кабель заземлен. Кабели
заземления для данного устройства и
другое оборудование (особенно
устройства высокого напряжения,
например усилители) необходимо
подключать отдельно. В противном
случае случайное отключение может
привести к пожару или неисправности.
• Г
рафический символ на изделии
означает постоянный ток.

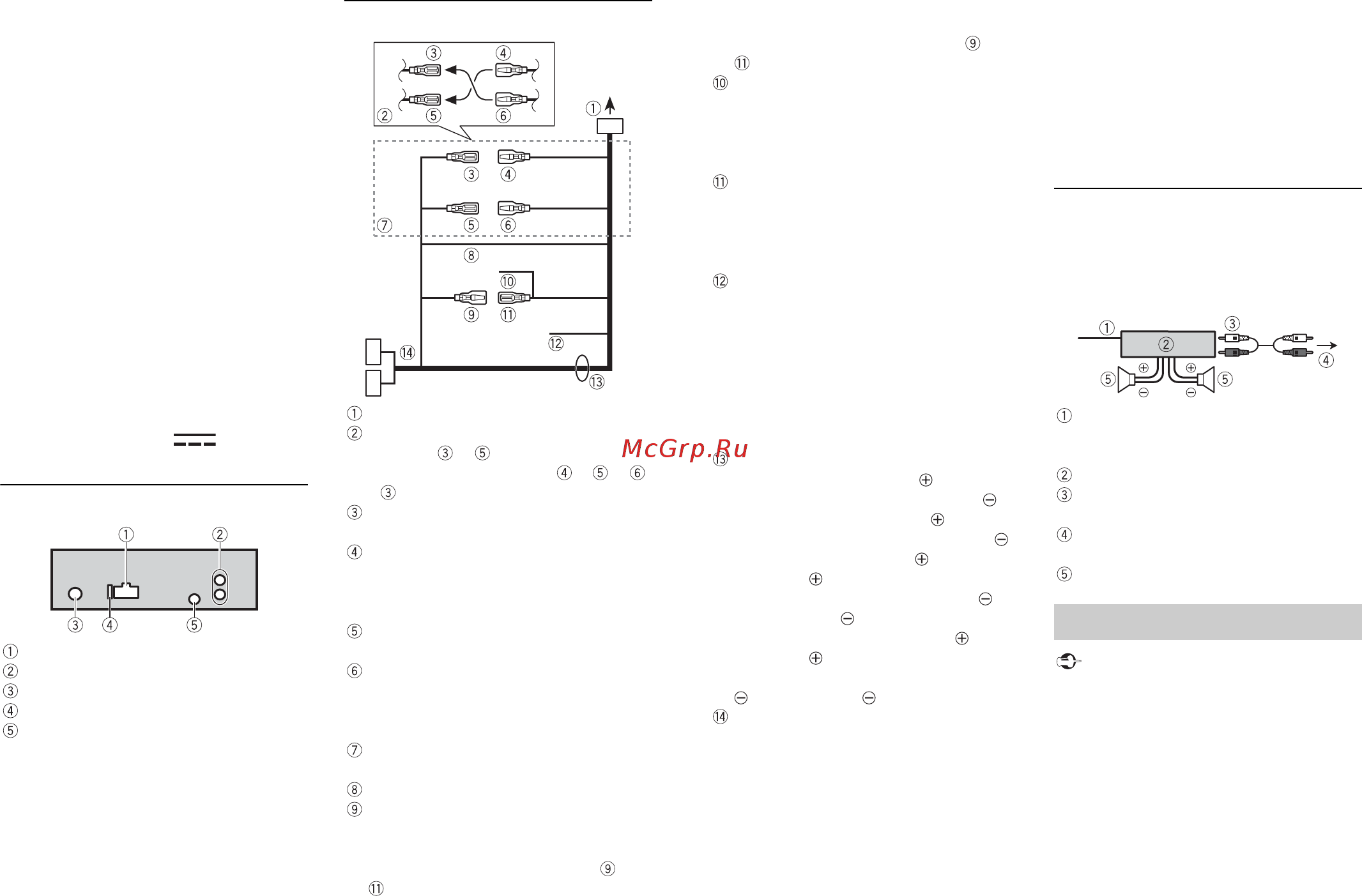

Данное устройство
Вход шнура питания
Задний выход или выход сабвуфера
Вход для антенны
Предохранитель (10 A)
Вход для удаленного подключения
(недоступно для DEH-S100UBA)
Сюда можно подключить проводной
адап
тер ДУ (приобретается
отдельно).
Шнур питания
Во вход шнура питания
В зависимости от типа автомобиля
функции и могут отличаться. В
этом случае подключите к и
к .
Желтый
Резервный (или опция)
Желтый
Выполняйте подключение к
терм
иналу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
т
ерминалу, управляемому ключом
зажигания (12 В пост. тока).
Выполняйте подключение проводов
друг к другу одного цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
б
удет отличаться в зависимости от
типа автомобиля. Подключите и
, если 5 контакт отвечает за
управление антенной. Если
используется автомобиль другого
типа, никогда не подключайте
и
.
Синий/белый
Выполняйте подключение к
термин
алу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
термин
алу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).
Желтый/черный (недоступно для
DEH-S100UBA)
При использовании оборудования с
фу
нкцией отключения звука
подключите данный провод к
проводу отключения звука
оборудования. В противном случае
не подключайте провод отключения
звука.
Провода динамика
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый или
сабвуфер
Зеленый/черный: Задний левый
или сабвуфер
Фиолетовый: Задний правый или
сабвуфер
Фиолетовый/черный: Задний правый
или сабвуфер
Разъем ISO
В некоторых автомобилях разъем ISO
мож
ет быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.
ПРИМЕЧАНИЯ
• Измените исходное меню данного
устройства. См. [SP-P/O MODE] (стр. 6).
Выход сабвуфера данного устройства
я
вляется монофоническим.
• П
ри использовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.
Усилитель (приобретается
отдельно)
Выполните данные подключения при
использовании дополнительного
усилителя.
Пульт ДУ системой
Выполните подключение к синему/
бе
лому кабелю.
Усилитель (приобретается отдельно)
Выполните подключение с помощью
RCA (приобретается отдельно)
К заднему выходу или выходу
сабвуфера
Задний динамик или сабвуфер
Важно
• Перед установкой проверьте все
подключения и системы.
• Не используйте неоригинальные
запчасти, так как это может привести к
неисправностям.
• О
братитесь к дилеру, если для
установки требуются дополнительные
отверстия или модификации в
автомобиле.
• Н
е устанавливайте данное устройство
в следующих случаях:
Установка
