20 Es
Conexiones
a Conexión de un televisor y un descodificador

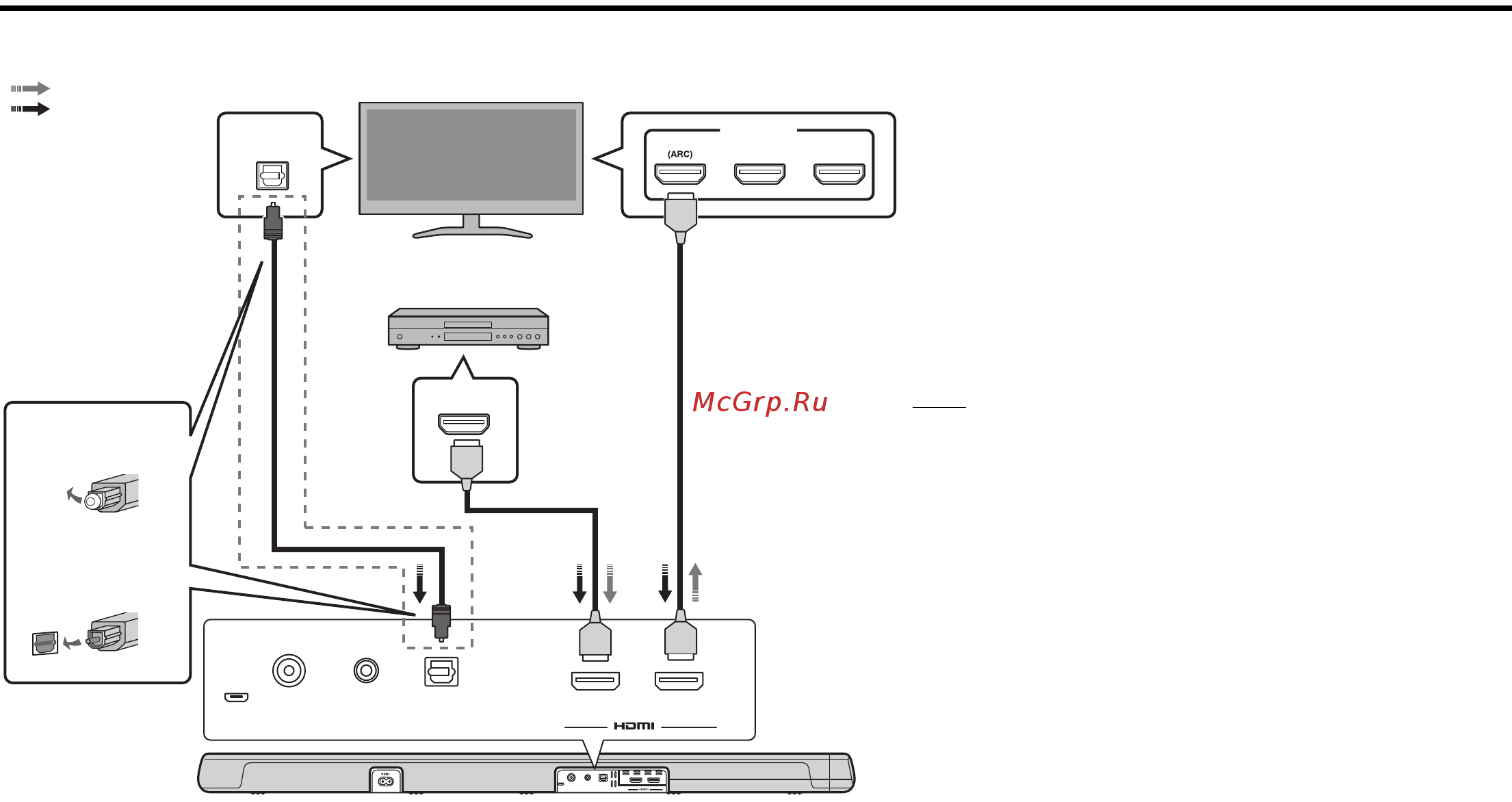

Para conectar los cables, realice el procedimiento siguiente:
ANALOG TV
SUBWOOFER
OUT
UPDATE
ONLY
AC IN
OUT(ARC)IN
ANALOG TV
OUT(ARC)
SUBWOOFER
OUT
IN
UPDATE
ONLY
123
HDMI INPUT
OPTICAL
OUTPUT
HDMI
OUTPUT
1
2
1 Cable HDMI (opcional)
Las señales de audio/vídeo digital del
descodificador o del reproductor de BD/DVD
se introducen en esta unidad.
2 Cable HDMI (opcional)
El vídeo digital del descodificador o del
reproductor de BD/DVD se muestra en el
televisor.
NOTA
• Utilice un cable HDMI de 19 patillas con el logotipo HDMI
impreso en él. Se recomienda el uso de un cable con una
longitud máxima de 5 m para impedir el deterioro de la
calidad de la señal.
• Esta unidad admite HDCP versión 2.2, una tecnología de
protección contra copias. Para reproducir vídeo 4K,
conecte la unidad a la toma de entrada HDMI (compatible
con HDCP 2.2) en un televisor que admita HDCP 2.2, y a
la toma de salida HDMI de un reproductor de BD/DVD que
admita HDCP 2.2.
• Para la reproducción de contenido de vídeo 3D, utilice un
cable HDMI de alta velocidad.
• Para la reproducción de contenido de vídeo 4K, utilice un
cable HDMI de alta gama.
Descodificador por cable, satélite o
red, o reproductor de BD/DVD
TV
1. Extraiga la
cubierta
2. Verifique la
dirección de
la toma
: Señales de vídeo
: Señales de audio
Utilice el cable de
audio digital óptico
(suministrado) al
conectar la unidad a
un televisor que no
sea compatible con el
canal de retorno de
audio (ARC).
