03
22
Ru

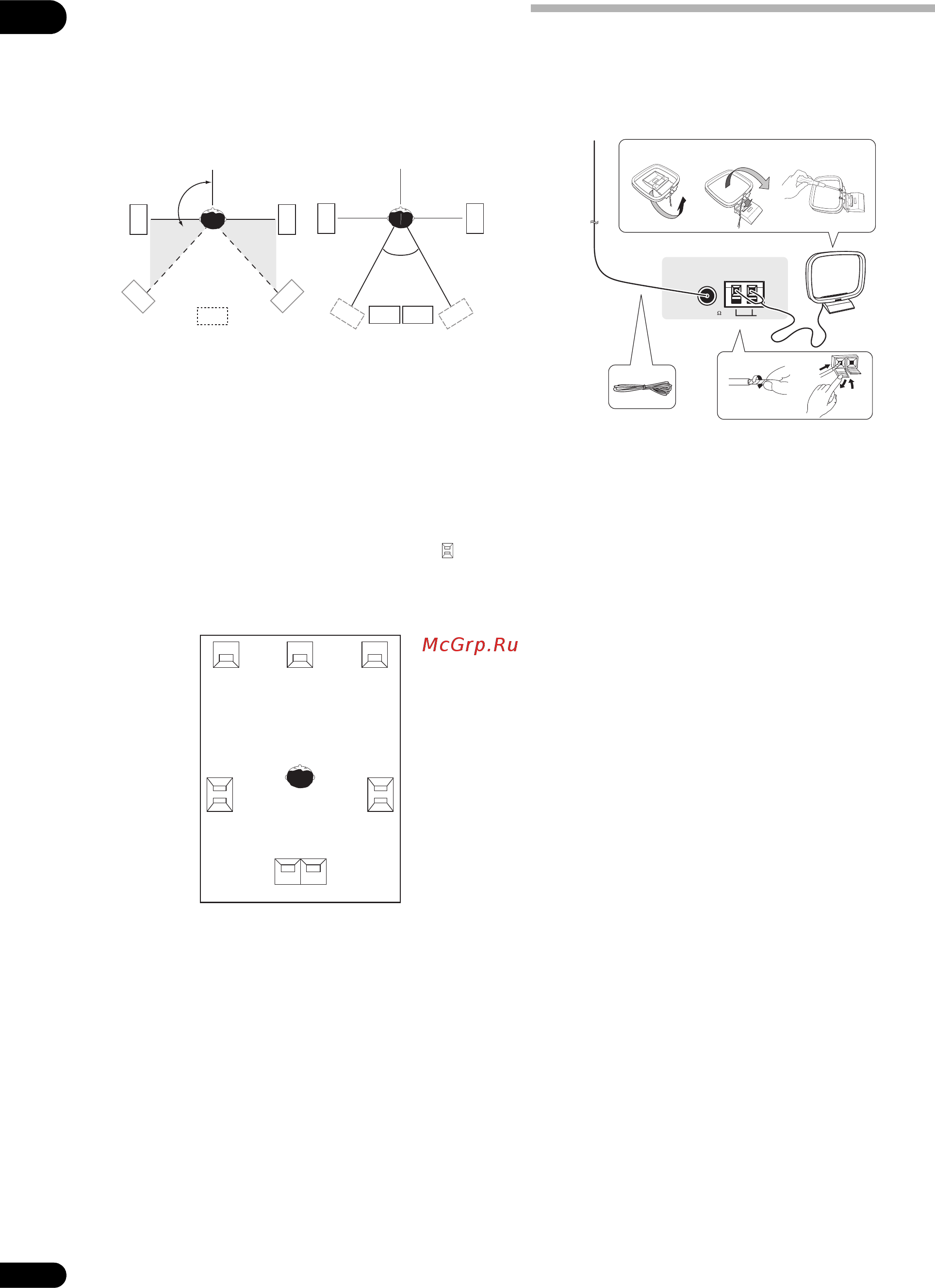

На схемах ниже показаны рекомендуемые варианты
размещения громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания. На
первой схеме (рис. A) показано размещение с одним
подключенным задним громкоговорителем объемного
звучания (или без него). На второй схеме (рис. Б)
показано размещение с двумя задними
громкоговорителями объемного звучания.
• Если используются два задних громкоговорителя
объемного звучания, TH
X рекомендует разместить их
на одинаковом расстоянии от места слушателя (см.
ниже).
Настройка системы громкоговорителей THX
Если в распоряжении имеется полная акустическая
система THX, следуйте инструкциям на схеме ниже для
расстановки громкоговорителей. Обратите внимание, что
громкоговорители объемного звучания (символ
обозначает громкоговорители с двухполюсным
излучением) должны звучать под углом, параллельно
слушателю.
• Если имеются два громкоговорителя, THX
рекомендует размещать их на равном расстоянии до
места слушателя для следующих режимов THX: THX
Select2 CINEMA, TH
X MUSIC MODE и THX
GAMES MODE.
См. также раздел THX Audio Setting на стр. 50 для
установки настроек, обеспечивающих наилучшее
звучание при использовании режима Home THX (стр.30).
Подключение антенн
Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема и
качества звука подключите внешние антенны (см. раздел
Подключение внешних антенн на стр. 23).
1 Снимите предохранительные щитки с контактов
антенны AM.
2 Откройте защитные выступы, вставьте по
одному проводу в каждый разъем до конца, затем
отпустите выступы для фиксации проводов
антенны AM.
3 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).
• Чтобы установить антенну AM на стене или другой
поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (рис. в), а затем
закрепите антенну на стойке. Убедитесь в качестве
приема.
4 Установите антенну AM на плоскую
поверхность и в направлении наилучшего приема.
5 Подключите проволочную антенну FM таким же
образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните
проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна
свешивалась или спутывалась.
LS
LS
RS
RS
SB
LS
RS
SBL
SBL
SBR
SBR
90° до 120°
0° до 60°
рис. A
рис. Б
L
C
R
SL
SR
Объемное
звучание
Объемное
звучание
SBL
SBR
Задний объемного звучания
ANTENNA
FM UNBAL 75
AM LOOP
3
1
2
4
5
рис. арис. б рис. в
