Monitor Audio Platinum PLW15 Ebony [9/20] Линейные входы rca стерео левый и правый





 

           





 

 



 

 







 

 



 

 





    





 

      







 

    









 

 









  



 

 

 

 







 

 

             

















Содержание

Похожие устройства

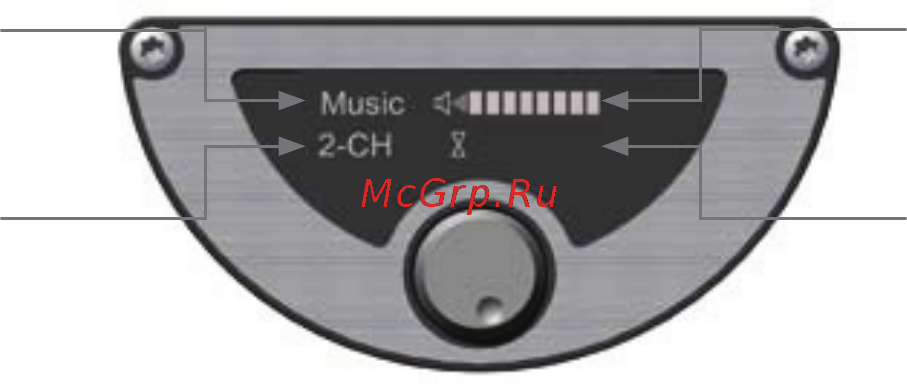

1 Линейные входы RCA стерео левый и правый Служат для подключения двухканального стереоусилителя Соединение осуществляется с помощью двух высокока чественных сигнальных кабелей идущих от секции предусилителя Примечание Для предотвращения помех от других электрических приборов используйте кабели длиной не более 10 м 2 Линейные выходы RCA стерео левый и правый Линейные выходы RCA служат для подключения к PLW 15 других сабвуферов по схеме последовательной цепочки Эти выходы используются исключительно для соединения и не обеспечивают какой либо фильтрации 3 Вход LFE канал сабвуфера тип RCA Этот вход служит для подключения PLW 15 к AV усилителю ресиверу При использовании входа LFE настройки крос совера в меню настроек недоступны В этом случае регулировка кроссовера сабвуфера выполняется AV усилителем процессором к которому он подключен Таблица рекомендуемых установок кроссовера приведена на стр 10 Переклю чение между входом LFE и стереовходом производится нажатием на ПДУ кнопки LFE 4 Выход LFE тип RCA Служит для подключения других сабвуферов по схеме последовательной цепочки Выход используется исключитель но для соединения и не обеспечивает какой либо фильтрации 5 12 вольтовый вход для перехода в рабочий режим 12 В пост тока на центральном контакте Этот вход служит для управления сабвуфером с AV усилителя ресивера Monitor Audio рекомендует использовать эту функцию и прилагает соответствующий провод 12 вольтовый сигнал подается с AV усилителя ресивера для перевода сабвуфера из режима ожидания в рабочий режим Это обеспечивает более точный контроль функции автоматического включения выключения а также дает дополнительную экономию энергии На дисплее при этом изображение часов сменится символом 3 5mm jack см изображение на странице 1 Руководства по настройке Функция переключения в режим ожидания на ПДУ при использовании 12 вольтового входа будет недоступна 6 Индикатор питания Этот светодиодный индикатор сигнализирует о подведении питания и включении сабвуфера Если цвет индикатора КРАСНЫЙ то сабвуфер находится в режиме ожидания получения аудиосигнала или 12 вольтового сигнала включения Если цвет индикатора зеленый то устройство находится в рабочем режиме при этом дисплей на верхней панели са бвуфера должен подсвечиваться 7 Переключатель питания Двухпозиционный кулисный переключатель служит для полного отключения или установки режима автоматического включения сабвуфера В режиме автоматического включения сабвуфер будет включаться при обнаружении сигнала на входе и выключаться через установленный пользователем промежуток времени после снятия входного сигнала от ключения источника Или же при использовании 12 вольтового входа он будет включаться и выключаться синхронно с включением и выключением источника 8 Гнездо IEC для провода питания Предохранитель Модель PLW 15 оборудована двухконтактным гнездом для подключения провода питания Пользуйтесь только сило вым проводом стандарта IEC входящим в комплект поставки Здесь же в гнезде находится плавкий предохранитель Если предохранитель перегорит установите запасной находящийся внутри блока предохранителя Чтобы произвести замену выньте провод питания из гнезда IEC и осторожно извлеките сгоревший предохранитель из блока 8а распо ложенного под входным гнездом IEC Если предохранитель сгорит снова рекомендуем вам обратиться за помощью в авторизованный сервисный центр Не пытайтесь устанавливать новый предохранитель так как это может вызвать серьезное повреждение усилителя 9 Утилизация и подтверждение соответствия Документация о соответствии в разных странах может отличаться 10 Дисплей ЖК дисплей служит для вывода всех текущих настроек усилителя По умолчанию на экране отображаются выбранные настройки EQ выходной уровень громкости и графический дисплей выходного сигнала постоянно меняющийся При нажатии кнопки ПДУ Enter или кнопки управления на сабвуфере на экран дисплея будет выведено системное меню Подробное описание системного меню приведено в разделе Настройка на странице 9 11 Поворотно нажимная кнопка управления Полностью обеспечивает управление сабвуфером С ее помощью можно регулировать уровень громкости путем ее вращения и входить в системное меню Вход в системное меню содержание которого приведено на странице 10 осуществляется одним нажатием кнопки управления Более подробно о проведении настроек и работе с сабвуфером можно ознакомиться на странице 9 громкости Настройка EQ например Ударные эффекты Графический дисплей выходного сигнала Вход например monitoraudio co uk 7
