41

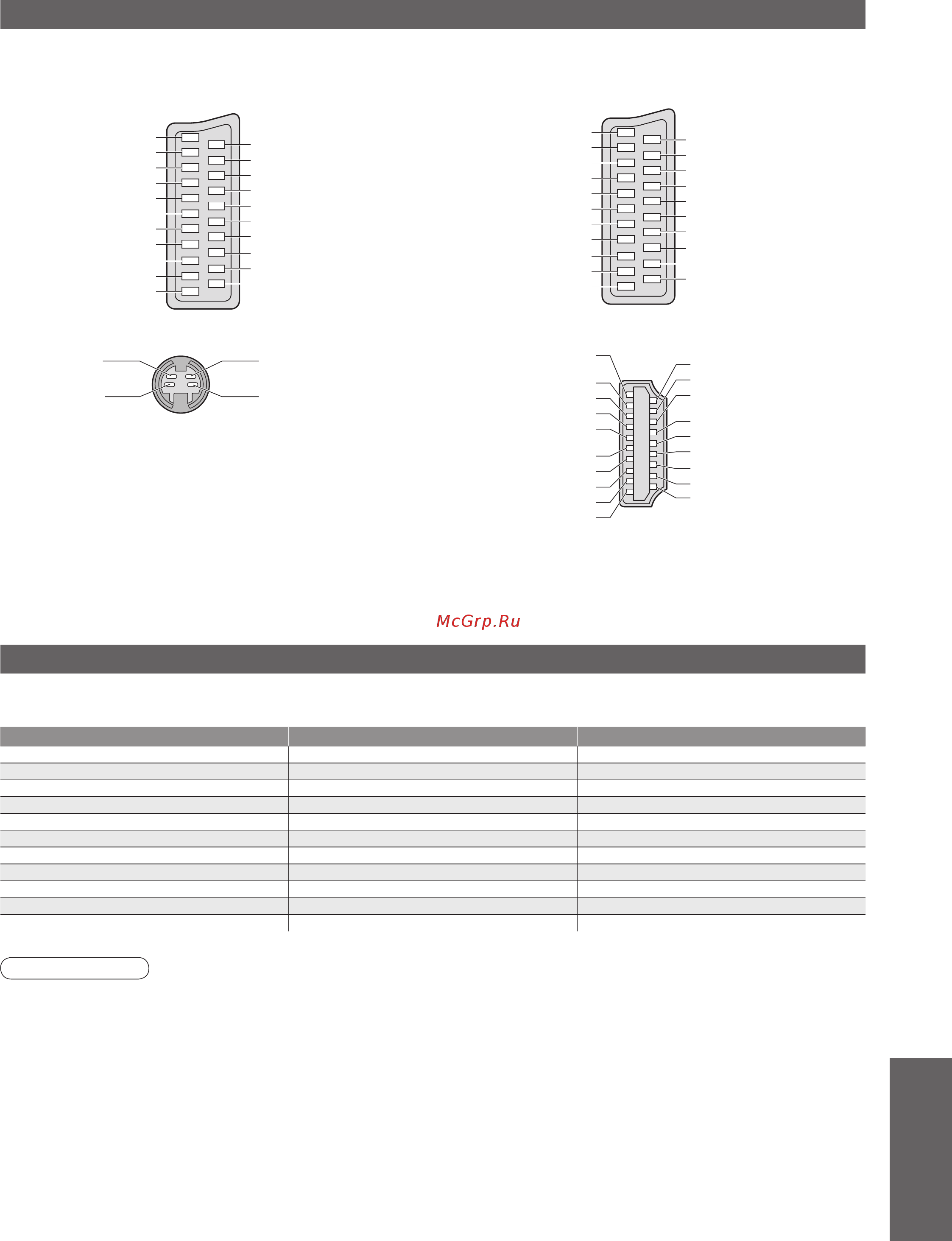

Информация о разъемах SCART, S-VIDEO и HDMI
■ AV3 S-VIDEO 4-штыревой разъем ■ Разъем HDMI
Детектор “горячего”
подключения
Заземление DDC/CEC
Сигнал SCL
Сигнал CEC
Экран тактовой
частоты сигнала TMDS
Сигнал TMDS Data0−
Сигнал TMDS Data0+
Экран сигнала TMDS Data1
Сигнал TMDS Data2−
Сигнал TMDS Data2+
19
17
15
13
11
9
7
5
3
1
Питание +5 В
Сигнал SDA
Зарезервирован
(в кабеле, но
не подсоединен к устройству)
Тактовая частота TMDS−
Тактовая частота TMDS+
Экран сигнала TMDS Data0
Сигнал TMDS Data1−
Сигнал TMDS Data1+
Экран сигнала TMDS Data2
18
16
14
12
10
8
6
4
2
Хроматические
данные вход
Сигнал яркости вход
Хроматические
данные земля
Сигнал яркости земля
Разъем земля
CVBS выход (видео)
CVBS земля
Красный вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (Л)
Аудио выход (П)
CVBS вход (видео)
Состояние RGB земля
Состояние RGB
Земля
--
Данные Q-Link
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П)
■ AV1 Разъем SCART
(RGB, VIDEO, Q-Link)
Подходящими входами для AV1 являются RGB
(красный / зеленый / синий).
Разъем земля
CVBS выход (видео)
CVBS земля
Красный вход, S.C. - вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (Л)
Аудио выход (П)
CVBS вход (видео)
Состояние RGB земля
Состояние RGB
Земля
--
Данные Q-Link
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П)
■ AV2 Разъем SCART
(RGB, VIDEO, S-VIDEO, Q-Link)
AV2 - Контакты 15 и 20 зависят от переключения
AV2 S-VHS / VIDEO.
Поддерживаемые форматы входных видеосигналов
COMPONENT (Y, PB, PR), HDMI
∗
Значок : Применимый входной сигнал
Название сигнала COMPONENT HDMI
525 (480) / 60i
∗∗
525 (480) / 60p
∗∗
625 (576) / 50i
∗∗
625 (576) / 50p
∗∗
750 (720) / 60p
∗∗
750 (720) / 50p
∗∗
1125 (1080) / 60i
∗∗
1125 (1080) / 50i
∗∗
1125 (1080) / 60p
∗
1125 (1080) / 50p
∗
1125 (1080) / 24p
∗
Примечание
•
Сигналы, не соответствующие приведенным выше характеристикам, могут высвечиваться неправильно.
•
Приведенные выше сигналы переформатируются для оптимального просмотра на Вашем дисплее.
