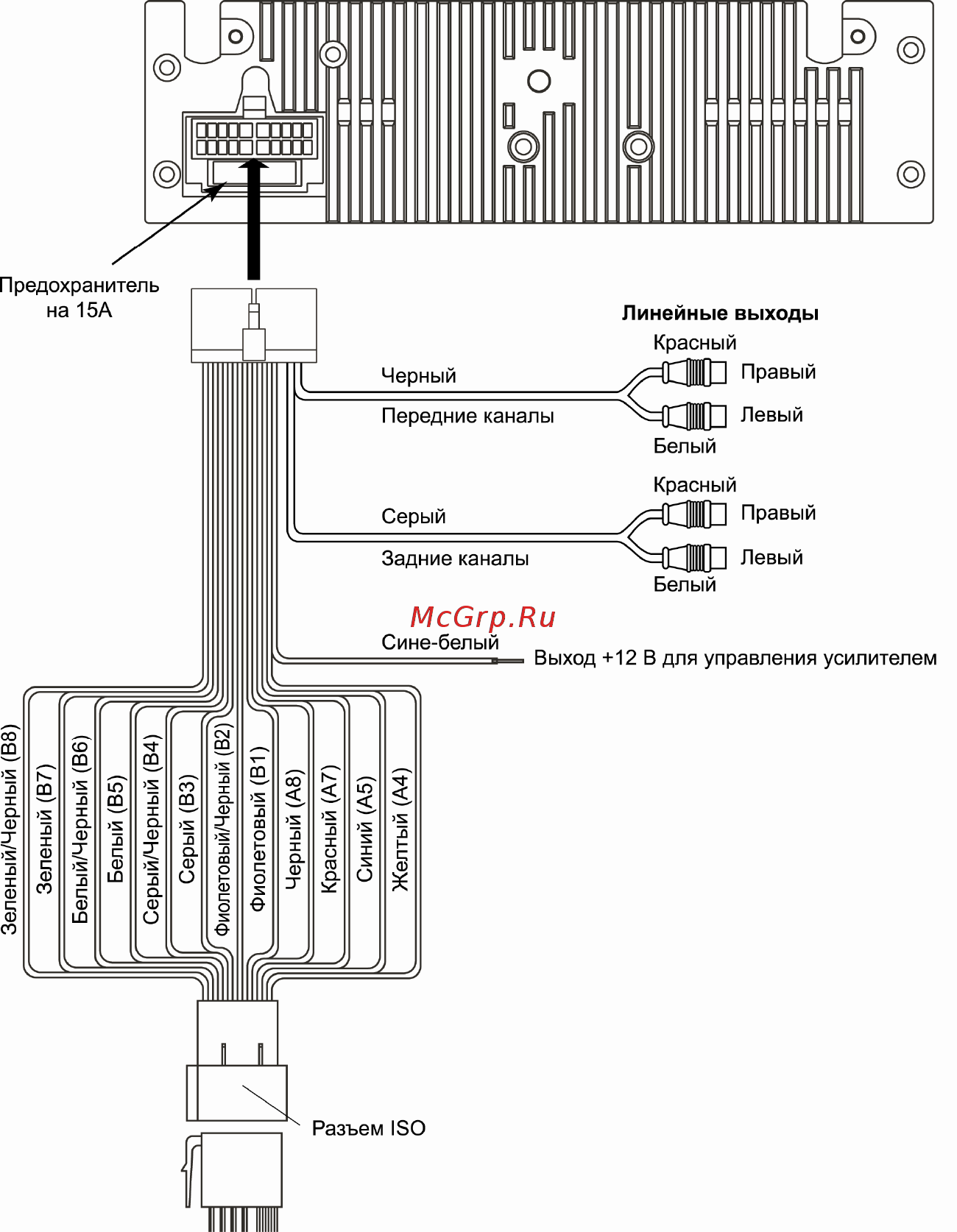

Схема подключения проводов DVD-ресивера

Назначение проводов основного 20-контактного разъема

Внимание! Неверное подключение DVD-ресивера может привести к его поломке и лишению права на

гарантийное обслуживание.

Внимание! В данном DVD-ресивере используются усилители мощности, подключенные по мостовой

схеме. При подключении динамиков не допускается замыкание проводов на массу автомо-

биля или друг с другом.

Внимание! Красный провод DVD-ресивера должен быть подключен

к цепи зажигания во избежание раз-

ряда аккумуляторной батареи автомобиля при продолжительной стоянке.
