Yamaha YSP1000 Silver [9/77] Задняя панель
![Yamaha YSP1000 Silver [9/77] Задняя панель](/views2/1274992/page9/bg9.png)
9
УПРАВЛЕНИЕ И ФУНКЦИИ

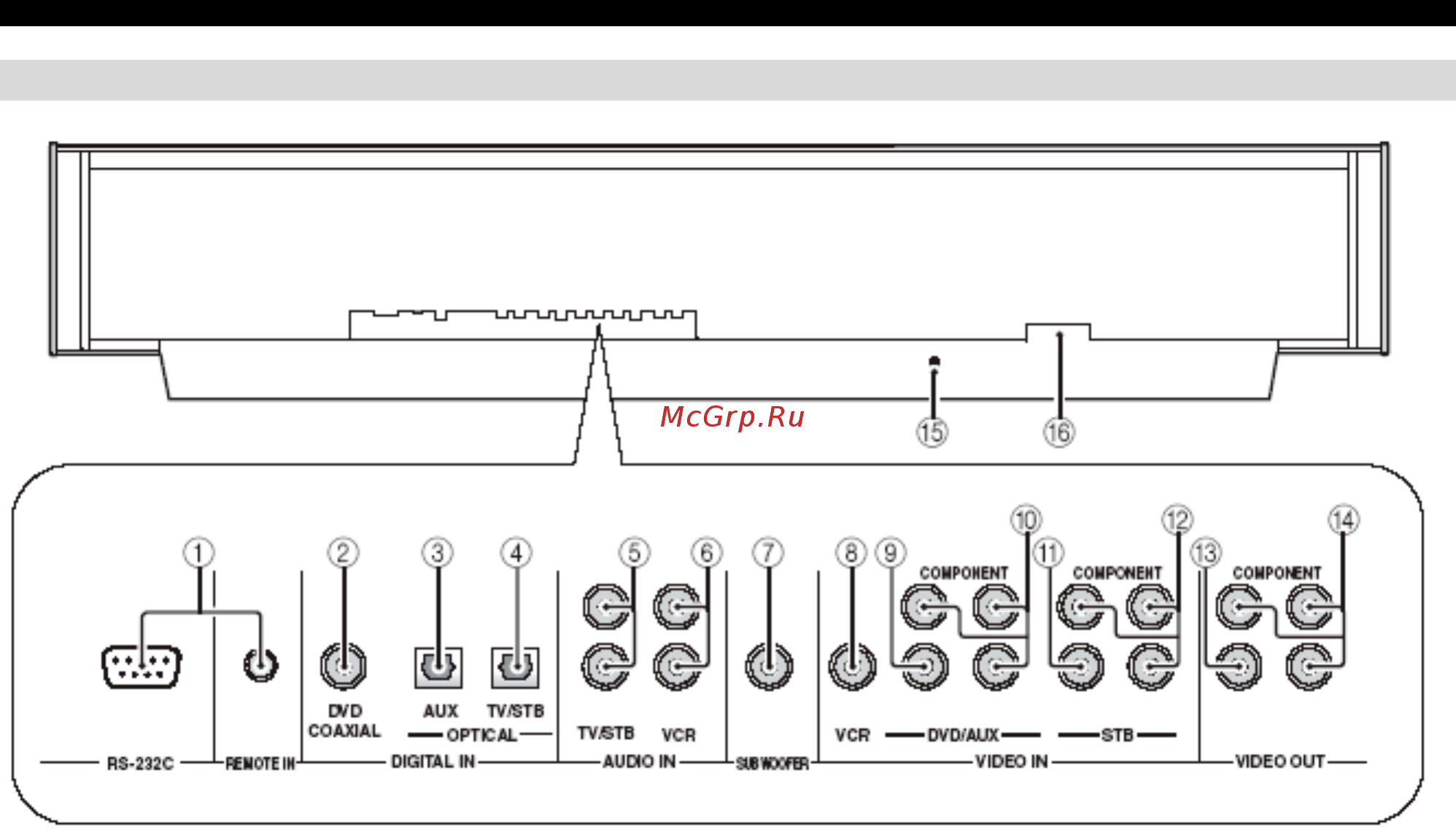

Задняя панель
RS-232C/REMOTE IN входные разъемы
Разъемы управления для промышленного использования.
DVD COAXIAL DIGITAL IN разъем
Используйте для подключения DVD плеера/рекордера.
AUX OPTICAL DIGITAL IN разъем
Используйте для подключения внешнего компонента через
оптическое цифровое соединение.
TV/STB OPTICAL DIGITAL IN разъем
Для подключения ТВ, цифрового спутникового тюнера или
кабельного тюнера.
TV/STB AUDIO IN разъем
Для аналогового подключения к вашему ТВ, цифровому
спутниковому тюнеру и кабельному тюнеру
VCR AUDIO IN разъем
Для аналоговых подключений к вашему ВМ.
SUBWOOFER разъем
Подключение сабвуфера.
VCR VIDEO IN разъем
Для композитных аналоговых видео подключений.
DVD/AUX VIDEO IN разъем
Для композитного аналогового видео подключения DVD
плеера/рекордера или внешнего компонента.
DVD/AUX COMPONENT VIDEO IN разъем
Для компонентного аналогового видео подключения DVD
плеера/рекордера или внешнего компонента.
. STB VIDEO IN разъем
Используйте для подключения цифрового спутникового
тюнера или тюнера кабельного ТВ через композитное
аналоговое видео подключение.
/ STB COMPONENT VIDEO IN
Используйте для подключения цифрового спутникового
тюнера или тюнера кабельного ТВ через компонентное
аналоговое видео подключение.
0 VIDEO OUT разъем
Используйте для подключения входного видео терминала
вашего ТВ для отображения OSD этого устройства.
1 COMPONENT VIDEO OUT разъем
Используйте для подключения входного видео терминала
вашего ТВ для отображения OSD этого устройства.
2 IR-OUT разъем
Разъем управления только для промышленного
использования.
3 AC IN
Для подключения кабеля питания.
