12
RU
* Можно просматривать нужные входные
изображения при подключении через
гнездо HDMI OUT или MONITOR OUT к
телевизору (стр. 24, 28).

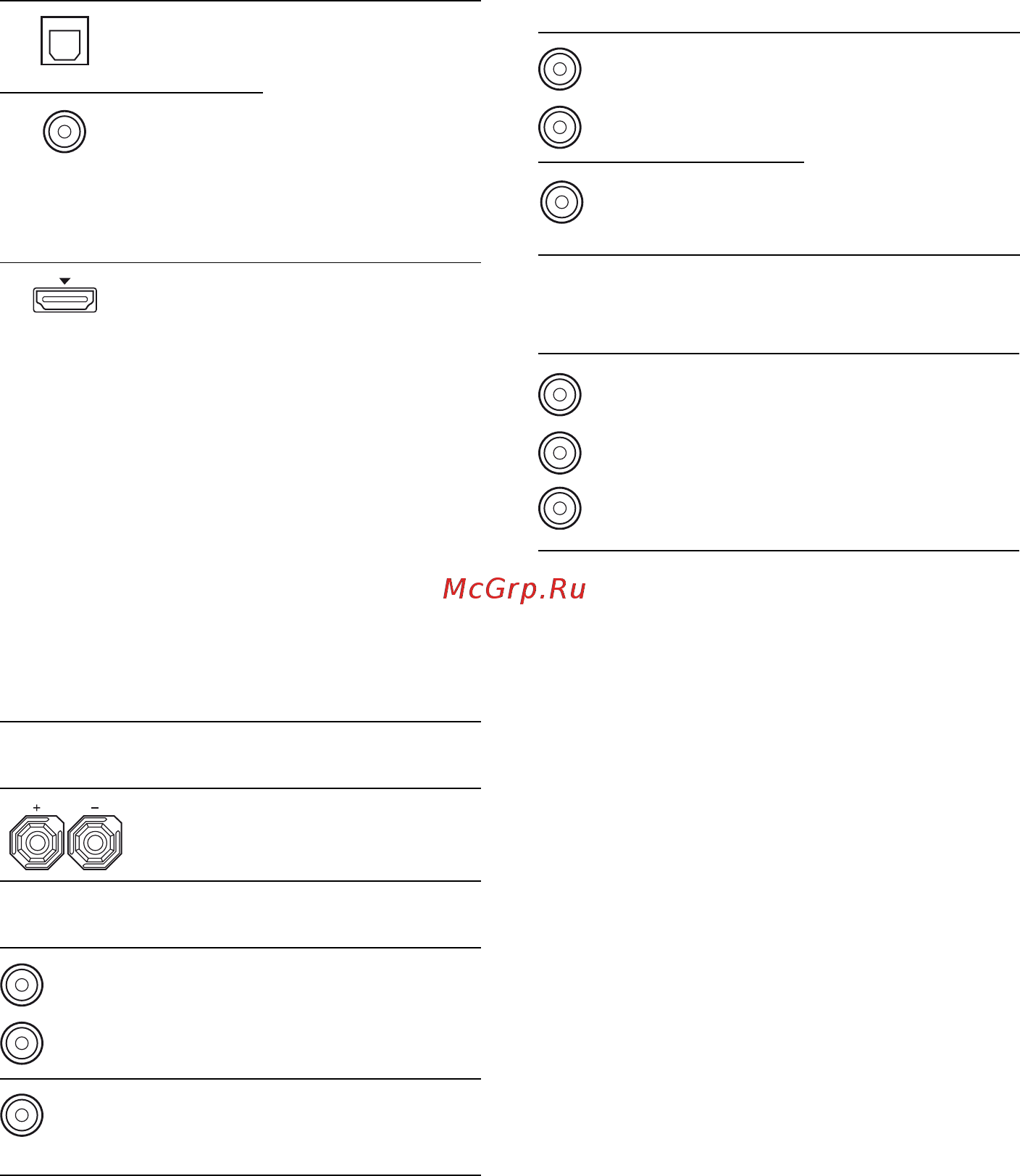

D Секция DIGITAL INPUT/OUTPUT
Гнезда
OPTICAL
IN
Для подсоединения
DVD-
проигрывателя и
т.п. Гнездо
COAXIAL
обеспечивает
улучшенное
качество громкого
звука (стр. 24, 31, 32,
33).
Гнездо
COAXIAL
IN
Гнезда
HDMI IN/
OUT*
Подключение к
DVD-
проигрывателю,
спутниковому
тюнеру или
проигрывателю
дисков Blu-ray и т.п.
выводится на
телевизор или
проектор, в то
время как звук
выводится через
телевизор или/и
динамики,
подключенные к
данному ресиверу
(стр. 28).
E Секция SPEAKERS
Для подключения
громкоговоритeлей
(стр. 21).
F Секция AUDIO INPUT/OUTPUT
Гнезда
AUDIO IN/
OUT
Для подсоединения
Super Audio CD-
проигрывателя и
т.п. (стр. 24, 26).
Гнездо
AUDIO
OUT
Для подсоединения
сабвуфера (стр. 21).
Белый
(L)
Красный
(R)
Черный
G Секция VIDEO/AUDIO INPUT/
OUTPUT
Гнезда
AUDIO
IN/OUT
Для подсоединения
видеомагнитофона,
проигрывателю
дисков Blu-ray и т.п.
(стр. 32 – 34).
Гнезда
VIDEO IN/
OUT*
H Секция COMPONENT VIDEO
INPUT/OUTPUT
Гнезда Y,
P
B/CB,
P
R/CR IN/
OUT*
Для подсоединения
DVD-
проигрывателя,
телевизора,
спутникового
тюнера и т.п. (стр.
24, 31, 32, 33).
Белый
(L)
Красный
(R)
Желтый
Зеленый
(Y)
Голубой
(P
B/CB)
Красный
(P
B/CB)
