86

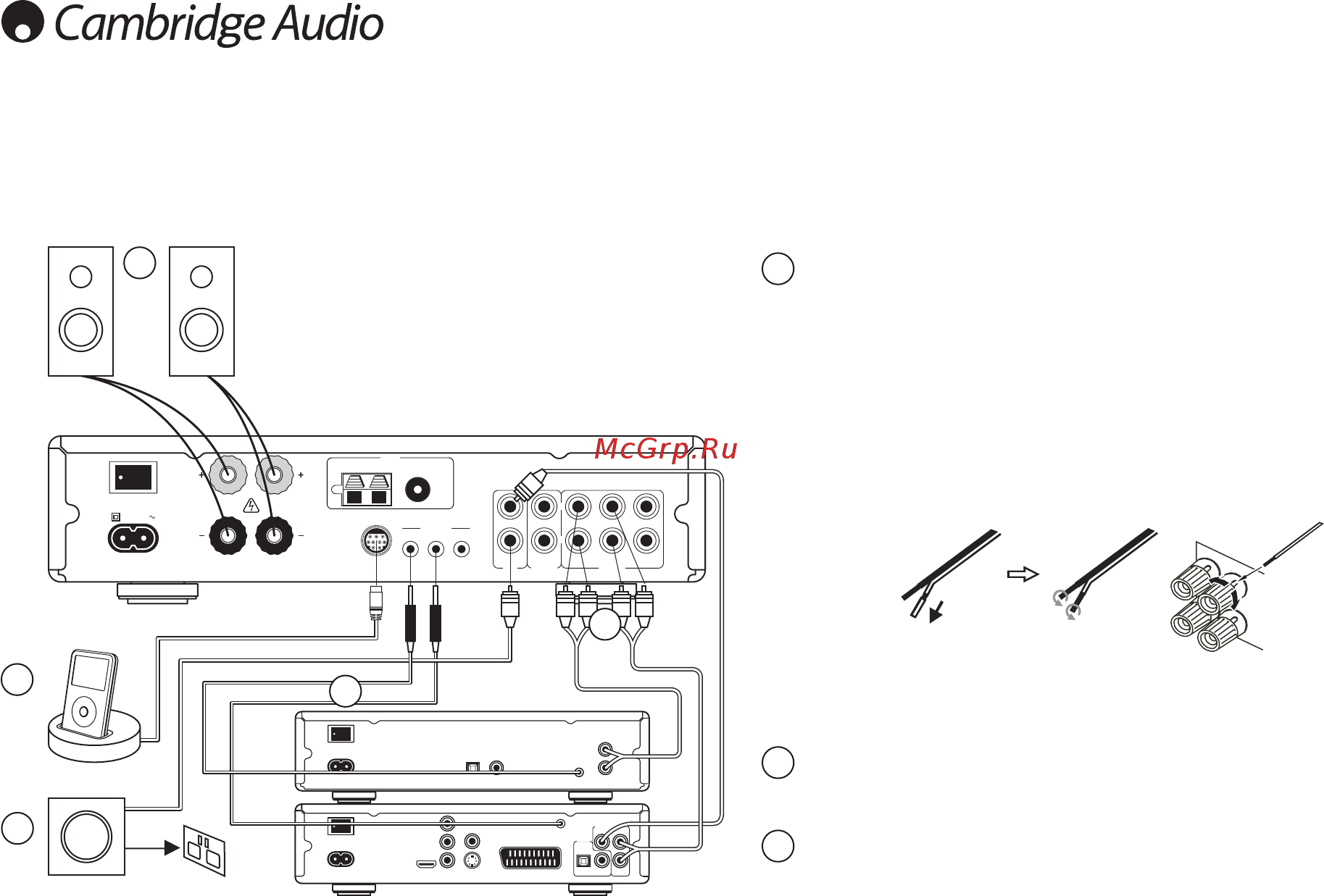

Разъемы
Y
SW L
R
Digital
Outputs
2.1 Channel Audio Out
Trigger In
12V @ 30mA
Tip +ve
On Off
Loudspeaker Terminals
Right Left
FM 75ΩAM Loop 300Ω
CD DVD Aux
12V @ 30mA Tip +ve
CD DVD AUX
In
Out
Tun er
Trigger Out
DD30 Dock
Power AC
Power
Rec OutSub Audio In
R
L
R
L
Trigg er In
12V @ 30mA
Tip +ve
Audio Out
R
R
L
L
Акустические системы
Док-станция
DD30 *
* iPod не входит в комплект поставки
Активный
сабвуфер (не
входит в
комплект
поставки)
Sonata DV30
Sonata CD30
Примечание. Не подключайте кабель питания и не включайте прибор, если подключены
не все кабели.
Акустические системы
Проверьте сопротивление акустических систем. Рекомендуется использовать
акустические системы с сопротивлением от 4 до 8 Ом.
Клеммы акустических систем с красной маркировкой имеют положительную полярность
(+), а клеммы с черной маркировкой – отрицательную (-). Убедитесь в соблюдении
полярности на всех клеммах акустических систем, в противном случае звук может быть
слабым и гулким, с недостаточным уровнем нижних частот.
Подготовьте кабели акустических систем к подключению, зачистив не более 10 мм
внешнего изоляционного материала. Зачистка более 10 мм может стать причиной
короткого замыкания. Туго скрутите жилы проводов таким образом, чтобы не осталось
свободных концов. Отвинтите головку клеммы акустической системы, вставьте кабель
акустической системы, затяните головку и зафиксируйте кабель.
Примечание. Все подключения необходимо осуществлять посредством стандартного
кабеля акустической системы. При использовании активного сабвуфера подключите
стандартный одножильный кабель RCA/Phono (иногда называется «Sub-Link»).
Док-станция DD30
Подключите входящую в комплект поставки док-станцию DD30 к разъему на задней
панели.
Вход и выход активного сабвуфера
К этому выходу при необходимости подключается активный сабвуфер при помощи
стандартного кабеля RCA/Phono. Этот вход позволяет Sonata AR30/DR30 напрямую
пропускать выходной сигнал сабвуфера (LFE) подключенного DVD-плеера Sonata DV30.
1
1
2
3
2
4
5
3
