12 Ru
Подключения
К этому аппарату можно подключить колонки
присутствия (PL/PR), которые выводят звуковые
эффекты спереди. С помощью программ
звукового поля CINEMA DSP (cм. стр. 27) и их
функций CINEMA DSP 3D достигается более
богатое звучание и более пространственный
эффект присутствия. Вы можете регулировать
положение центрального звука, например
диалога, по вертикали (cм. стр. 47).
Для использования колонок присутствия
подключите их к гнездам EXTRA SP и установите
“Extra SP Assign” в разделе “Speaker Setup” в
меню SETUP в положение “Presence” (cм. стр. 47).
y
• Хотя к данному аппарату можно подключить и тыловые
колонки окружающего звучания, и колонки присутствия,
одновременно выводить звук из этих колонок невозможно.
Данный аппарат автоматически выбирает колонки для вывода
звука в зависимости от выбранного источника приема и
программы звукового поля.
• С помощью функции нескольких зон колонки Zone2 можно
подключить к гнездам EXTRA SP. Для получения подробной
информации, cм. стр. 53.

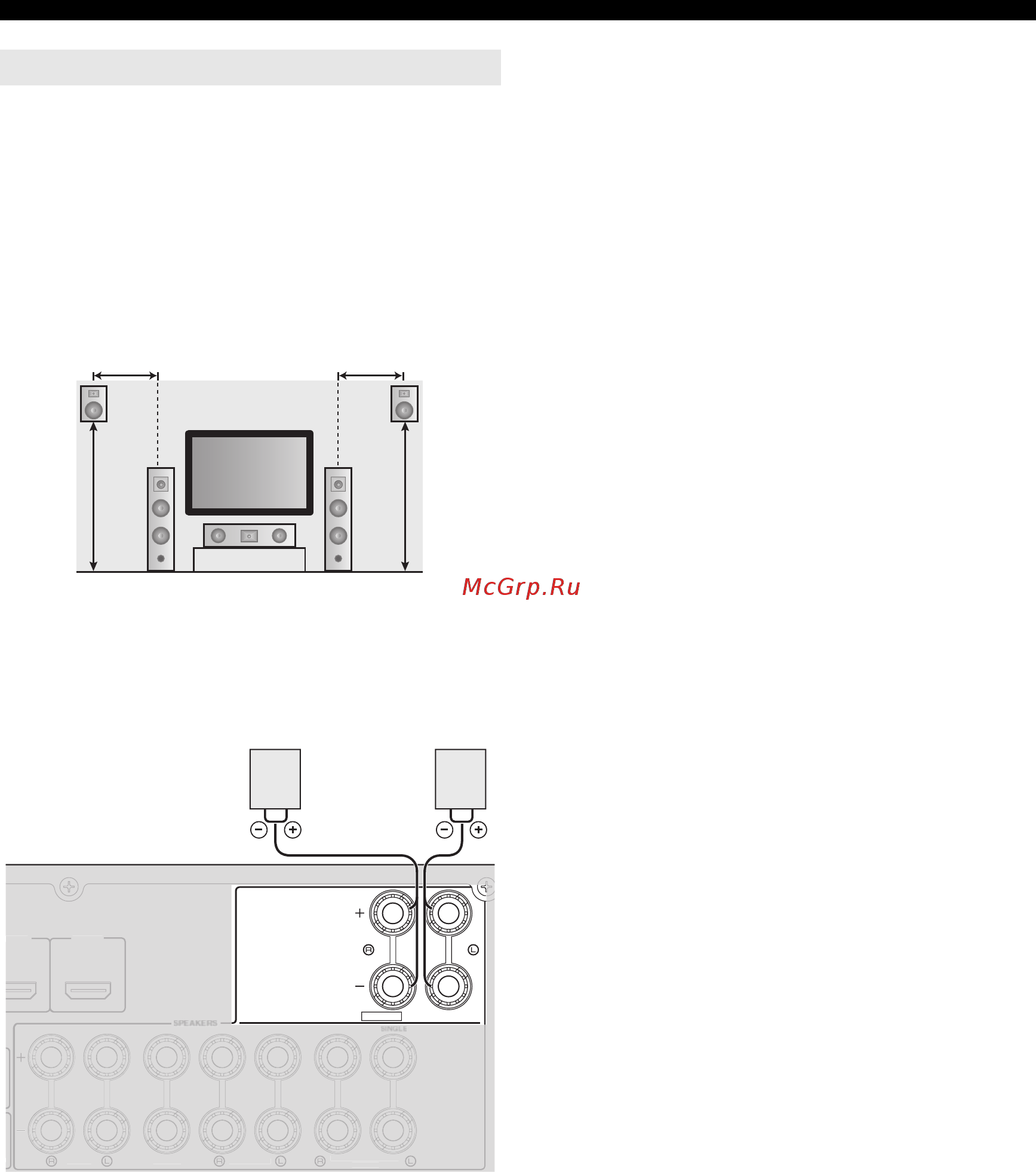

Колонки присутствия
FR
PRPL
C
FL
от 0,5 до 1 мот 0,5 до 1 м
1,8 м 1,8 м
EXTRA SP
ZONE2
/
PRESENCE
X
.
D
MI 3
HDMI 4
FR
O
N
T
C
ENTE
R
SU
RR
OU
N
D
SU
RR
OU
ND BA
C
K
/
B
I-AM
P
PR
PL
Левая колонка
присутствия
Правая колонка
присутствия
