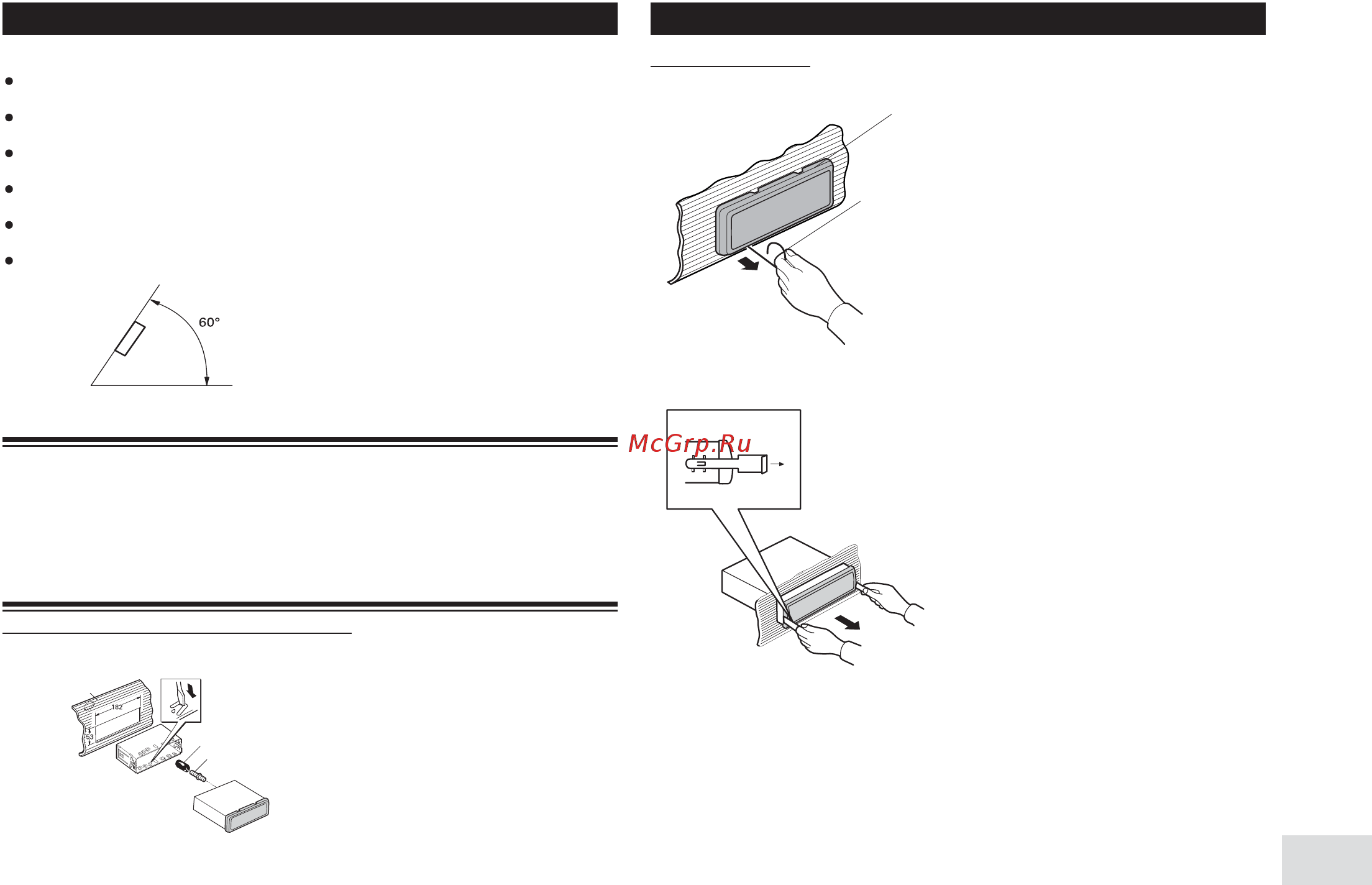

Установка аппарата

Примечания

Прежде чем окончательно устанавливать аппарат, временно соедините кабели и убедитесь в том, что все

соединено правильно, а аппарат и система работают должным образом.

Чтобы обеспечить правильную установку, пользуйтесь только комплектующими, прилагаемыми к аппарату.

Использование нештатных комплектующих может привести к неисправностям.

Если установка требует сверления отверстий или внесения иных изменений в конструкцию автомобиля,

проконсультируйтесь у ближайшего дилера.

Установите аппарат в таком месте, где он не будет мешать водителю и не нанесет травм пассажиру в случае

внезапной остановки автомобиля, например, в чрезвычайных обстоятельствах.

Полупроводниковый лазер будет поврежден в случае перегрева, поэтому не устанавливайте аппарат в го

рячих местах  например, рядом с выпускным отверстием обогревателя.

Если угол установки превышает 60° от горизонтали, аппарат не сможет обеспечивать оптимальное качество работы.

Монтажные узы «Front»/«Rear» стандарта DIN

Данный аппарат может быть надлежащим образом установлен с использованием монтажного

узла «Front» [Передний] (традиционный передний монтажный узел стандарта DIN) или «Rear»

[Задний] (задний монтажный узел стандарта DIN, использующий нарезные отверстия на боко

вых сторонах корпуса аппарата). Подробнее смотрите в приведенных ниже разделах, отобража

ющих методы установки.

Передний монтажный узел стандарта DIN

Установка с использованием резиновой втулки

Крепежная обойма

Приборная

панель

Резиновая втулка

Винт

Вставив крепежную обойму в гнездо прибор

ной панели, выберите подходящие ушки в

соответствии с толщиной материала прибор

ной панели и согните их.

(Устанавливайте как можно прочнее, исполь

зуя верхние и нижние ушки. Для закрепления

сгибайте ушки под углом 90 градусов.)

Извлечение аппарата

Рама

Вставьте отпирающий стержень в отверстие в ниж

ней части рамы и тяните наружу, чтобы вынуть ра

му. (Когда будете снова прикреплять раму на мес

то, поверните ее стороной с канавкой вниз, и

прикрепите раму.)

Как показано на рисунке, вставляйте прилагаемые экстракционные ключи в

аппарат до тех пор, пока они со щелчком не встанут на место. Держа клю

чи прижатыми к боковым сторонам аппарата, выньте аппарат.
