Monitor Audio Radius 270 B [8/9] Конфигурация проводки кабелей
![Monitor Audio Radius 270 B [8/9] Конфигурация проводки кабелей](/views2/1275286/page8/bg8.png)
8
Неадекватное воспроизведение НЧ сабвуфером
l Проверьте еще раз правильность настройки.
Вибрирующие шумы сабвуфера
l Проверьте, не воспроизводят ли данные шумы предметы, расположенные на или около сабвуфера, которые могут
вибрировать при воспроизведении глубоких НЧ.
Если проблемы не устраняются, обратитесь к Вашему региональному дилеру.

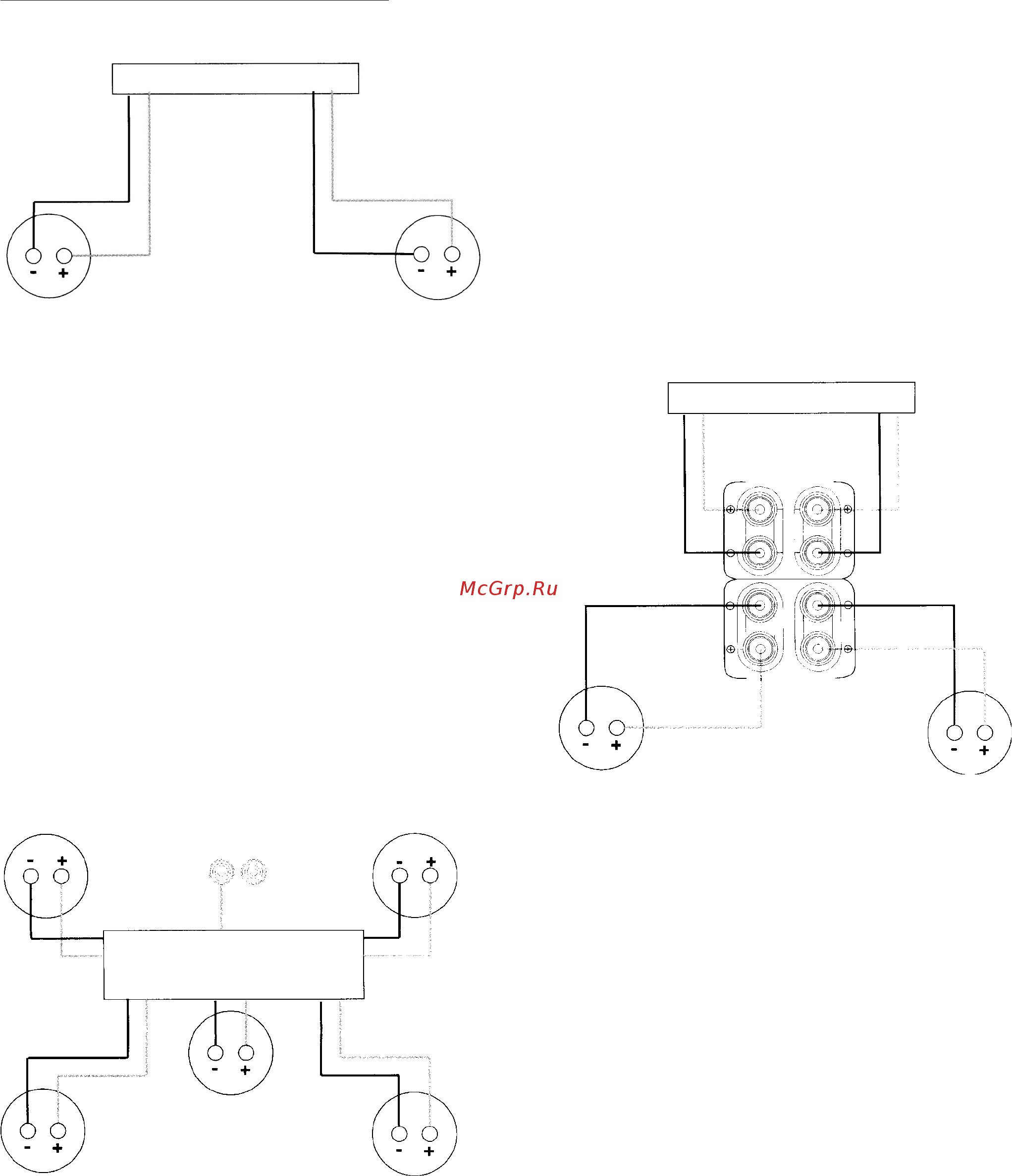

Конфигурация проводки кабелей
УСИЛИТЕЛЬ
Выход АС
Выход АС
На иллюстрации слева изображено прямое подключение к
усилителю АС Radius 90 или АС Radius 180.
На следующей иллюстрации показано, как осуществлять
соединение через фильтр высоких частот сабвуфера Radius 360,
используя выход АС высокого уровня.
УСИЛИТЕЛЬ
Выход АС
Выход АС
Вход усилителя
Выход АС
Правый
Правый
Левый
Левый
Правый Левый
ВХОД
Выход передней
АС
Выход RCA
сабвуфера
Выход передней
АС
А/В РЕСИВЕР/ПРОЦЕССОР
Выход тыловой
АС
Центральный канал
Выход
тыловой АС
На данной левой заключительной иллюстрации показано,
как использовать Radius 360 в системе домашнего театра.
Соедините Radius 90/180 с вашим АВ ресивером/
процессором, используя выходы АС. Используя RCA выход
сабвуфера на ресивере/процессоре, соедините с правым
RCA входом сабвуфера Radius 360.
