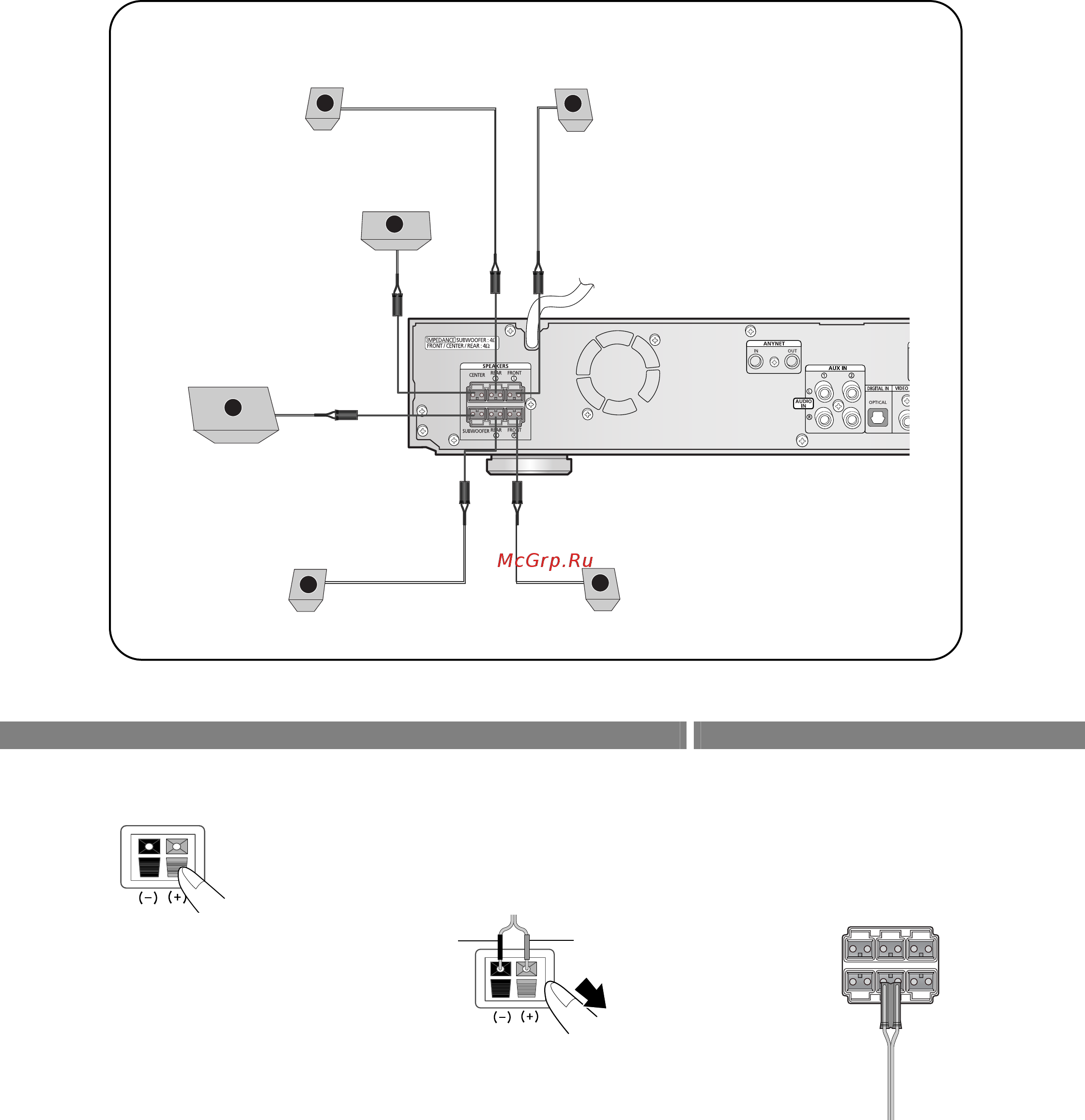

Задняя панель громкоговорителя Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод в клемму и
отпустите язычок.
· Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
· Следите за соблюдением
полярности (+ и –).
3
Подсоедините разъемы кабелей от
громкоговорителей к соответствующим
гнездам на задней панели системы.
· Следите за тем, чтобы цвета гнезд для
громкоговорителей соответствовали цветам
разъемов.
· Следите за соблюдением полярности
(+ и –).
Черный
Серый
C
L
R
L
R
Правый фронтальный
громкоговоритель
Центральный
громкоговоритель
Синий
Зеленый
Белый
Фиолетовый
Серый
Красный
Левый фронтальный
громкоговоритель
C
L
R
L
R
Правый фронтальный
громкоговоритель
Центральный
громкоговоритель
Синий
Зеленый
Белый
Фиолетовый
Серый
Красный
Левый фронтальный
громкоговоритель
C
L
SW
R
L
R
Левый тыловой
громкоговоритель
Правый фронтальный
громкоговоритель
Центральный
громкоговоритель
Синий
Зеленый
Белый
Сабвуфер
Фиолетовый
Серый
Красный
Правый тыловой
громкоговоритель
Левый фронтальный
громкоговоритель
