Denon AVR-2805 B [4/101] Дополнительные принадлежности
![Denon AVR-2805 B [4/101] Дополнительные принадлежности](/views2/1275358/page4/bg4.png)
Введение
Благодарим вас за приобретение аудио/видео ресивера пространственного звучания DENON AVR2805/985. Этот замечательный компонент был разработан с единствен
ной целью – обеспечить слушателям объемное звучание наивысшего качества при использовании таких компонентов домашнего кинотеатра, как DVD плееры, а также вос
произведение музыки с высочайшим качеством.
Поскольку эта система обладает огромными возможностями, мы настоятельно рекомендуем перед ее подключением и использованием внимательно прочитать данную ин
струкцию.
Дополнительные принадлежности
4
1 Перед началом действий ........................................................................................4
2 Меры предосторожности, принимаемые при установке этого устройства ...................4
3 Меры предосторожности, принимаемые при использовании этого устройства ...........5
4 Возможности данной системы ................................................................................5
5 Подключение системы ....................................................................................6 ~ 14
6 Названия элементов и основные функции .......................................................15 ~ 17
7 Настройка системы .......................................................................................18 ~ 47
8 Пульт дистанционного управления ..................................................................48 ~ 57
9 Основные операции ......................................................................................58 ~ 64
10 Мультизонный режим ....................................................................................65 ~ 67
11 Пространственное звучание ...........................................................................68 ~ 75
12 Моделирования пространственного звучания с помощью DSP ..........................76 ~ 82
13 Прослушивание радио ...................................................................................83 ~ 84
14 Запоминание последней используемой функции ....................................................85
15 Инициализация микропроцессора ......................................................................... 85
16 Возможные неисправности и способы их устранения ..............................................86
17 Дополнительная информация .........................................................................87 ~ 97
18 Технические характеристики .................................................................................98
Содержание

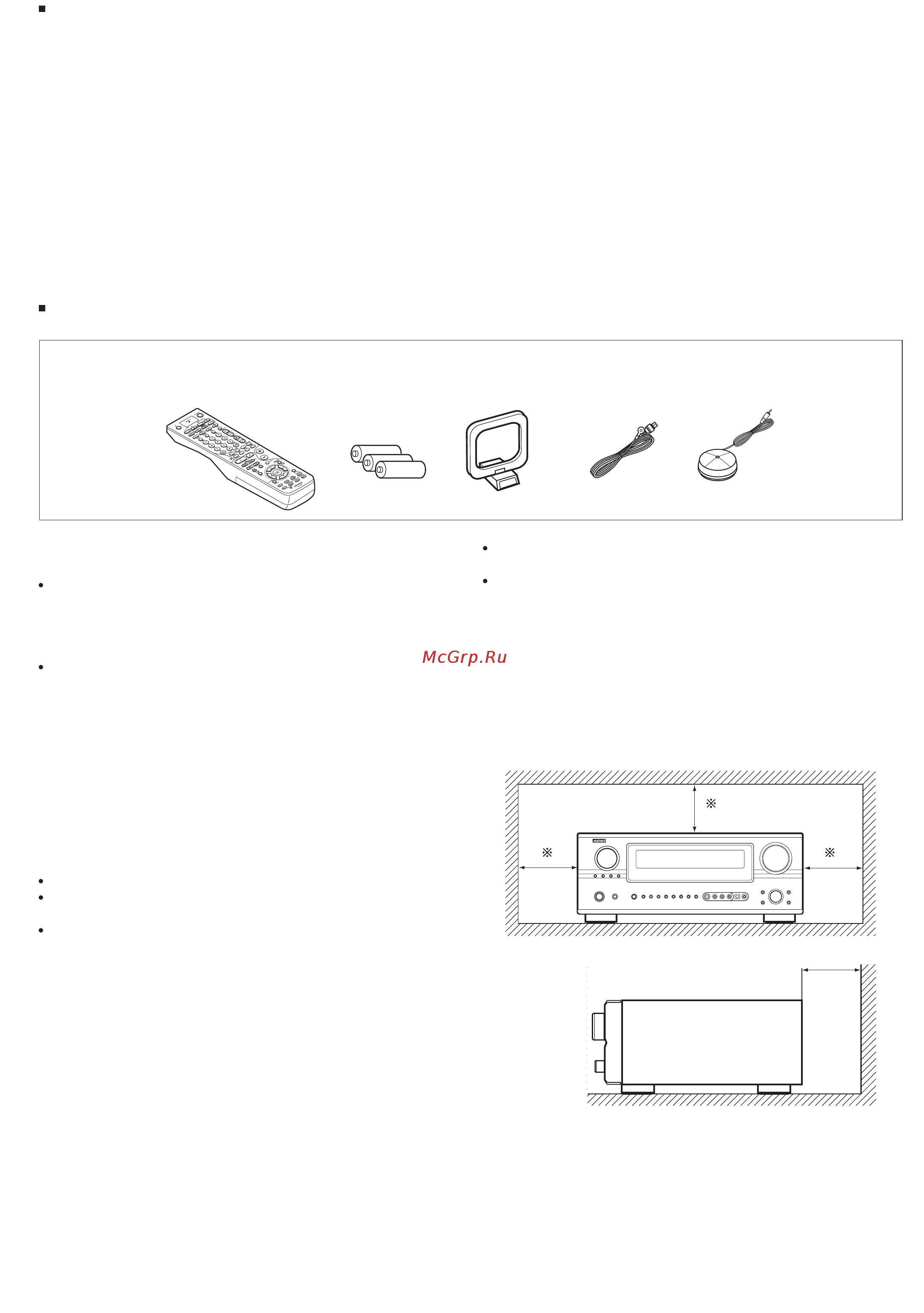

Убедитесь в том, что указанные ниже принадлежности входят в комплектацию устройства:
(1) Инструкция по эксплуатации ....................................................1
(2) Гарантия (только для моделей, предназначенных для
Северной Америки) .................................................................1
(3) Список сервисных центров ......................................................1
(4) Пульт дистанционного управления (RC974) ..............................1
(5) Батарейки типа R6P/AA ............................................................3
(6) Петлевая АМ антенна ..............................................................1
(7) Комнатная FM антенна ............................................................1
(8) Ненаправленный микрофон .....................................................1
(4) (5) (6) (7) (8)
[1] Перед началом действий
При использовании этого устройства уделяйте внимание следующим вопросам:
Перемещение устройства
Во избежание коротких замыканий или повреждения соединительных кабелей
при перемещении устройства обязательно отключайте сетевой шнур от розетки,
а также отключайте от устройства все присоединенные к нему кабели, идущие от
других аудио компонентов.
Перед включением питания
Еще раз проверьте, что использованы соответствующие соединительные кабели,
а также убедитесь в их исправности. Всегда перед подключением или отключе
нием соединительных кабелей переключайте устройство в дежурный режим.
Храните инструкцию в безопасном месте
Прочитав инструкцию, храните ее вместе с гарантийным талоном в надежном месте.
Обратите внимание на тот факт, что рисунки, приводимые в этой ин
струкции, могут отличаться от реального вида устройства – они при
водятся только с целью пояснения.
[2] Меры предосторожности, принимаемые при установке
этого устройства
Если это или какоелибо другое электронное устройство, использующее в своей ра
боте микропроцессоры, поместить около тюнера или телевизора, то оно может со
здавать помехи при воспроизведении звука или изображения.
Если это происходит, попробуйте предпринять следующие меры:
Установите это устройство подальше от тюнера или телевизора.
Расположите провода от антенн тюнера или телевизора подальше от сетевого
шнура этого устройства, а также от входных/выходных соединительных кабелей.
Особенно велика вероятность возникновения помех при использовании внутрен
них антенн или 300омных антенных фидеров. Мы рекомендуем использо
вать внешние антенны и 75омные коаксиальные кабели.
Для обеспечения рассеивания тепла оставляйте не менее 10 см свобод
ного пространства сверху, по бокам и сзади устройства.
Не менее 10 см
Не менее 10 см
Стена
