Подключение
12
Ru

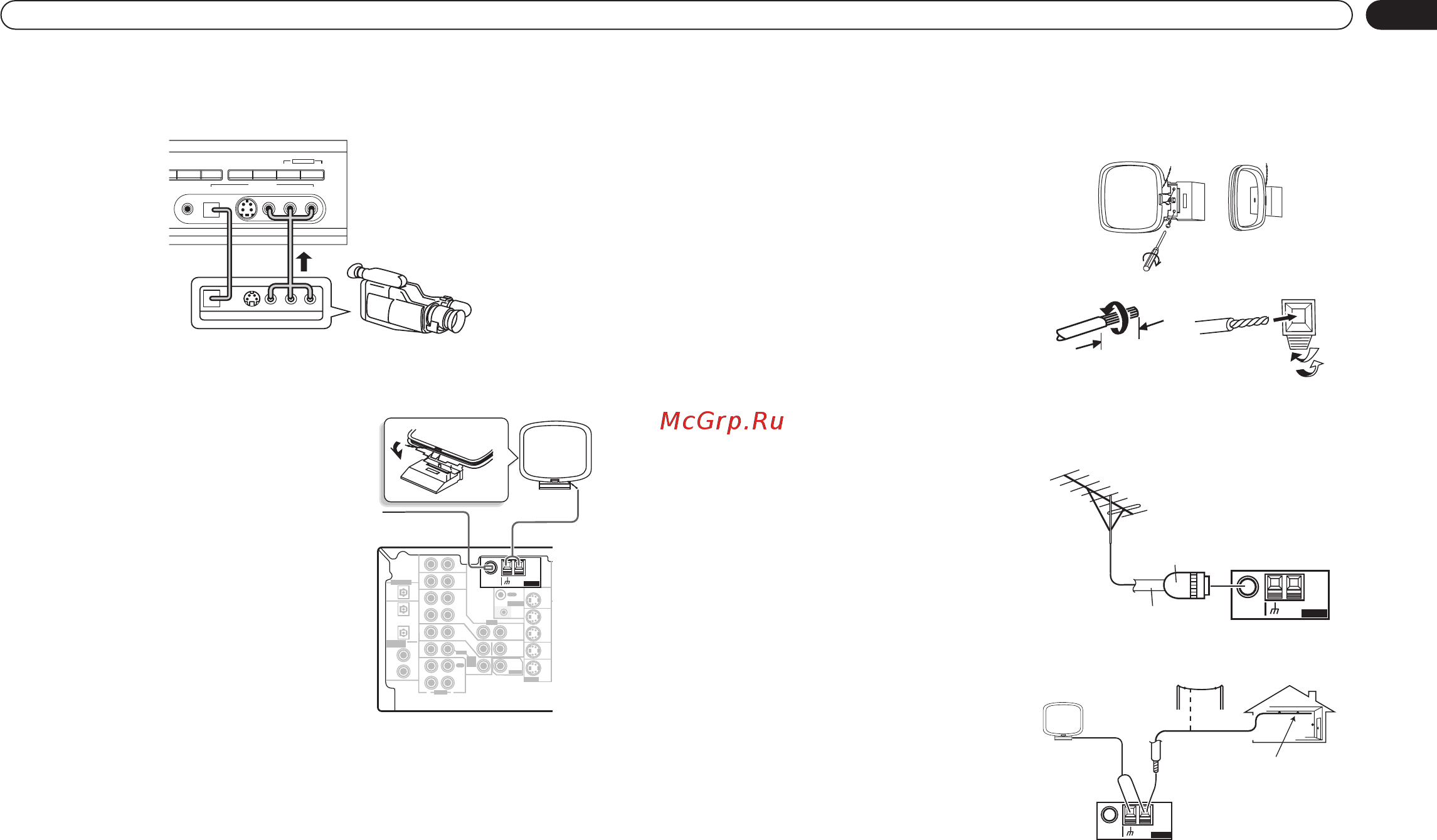

Подключение к видеоразъему на передней панели
Доступ к видеоразъемам на передней панели обеспечивается с помощью кнопки
VIDEO
. Здесь расположены
стандартные гнезда аудио/видео, а также гнездо S-video (в модели VSX-D814 имеется также оптический вход).
Подключите их таким же образом, как подключаются разъемы на задней панели.
Подключение антенн
Проволочная антенна FM
Подключите проволочную антенну FM и полностью вытяните ее в вертикальном направлении вдоль оконной
рамы или в другом подходящем месте, где обеспечивается хороший прием.
Рамочная антенна АМ
Использование внешних антенн
Методы улучшения качества приема FM
Улучшение качества приема AM
Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема
и качества звука подключите внешние антенны (см.
раздел Использование внешних антенн ниже). Всегда
выключайте ресивер и отключайте его из
электророзетки перед выполнением любых
подключений или переключений.
SPEAKERS
S-VIDEODIGITAL IN VIDEO
LAUDIO R
O
/
T
SIGNAL
SELECT
MIDNIGHT/
LOUDNESS
SB CH
MODE
TONE
QUICK SETUP
SETUP MIC
MCACC
VIDEO INPUT
MULTI JOG
LV
R
VIDEO OUTPUT
DIGITAL OUT
Видеокамера
(и т.д.)
DVR/
VCR
TV/
SAT
DVD
/LD
CONTROL
OUT
IN
AM
LOOP
FM UNBAL
75
Ω
IN
IN
IN
IN
IN
IN
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
R
AUDIO
L
IN
IN
IN
IN
IN
OUT
DIGITAL OUT
OUT
IN
OPT
OPT
COAX
COAX
OPT
AUX
CD
LR
DVR/
VCR
TV /
SAT
(TV /
SAT)
(DVR/VCR)
(DVD
/LD)
(CD)
DVD
/LD
PLAY
CD-R
/ TAPE
/ MD
FRONT
PREOUT
ASSIGNABLE
DIGITAL IN
REC
1
2
1
2
ANTENNA
DVD 5.1CH INPUT
A
F
R
S
P
E
A
K
E
R
S
D V D
5.1CH
INPUT
Рамочная
антенна AМ
Проволочная
антенна FM
Соберите антенну и подключите ее к ресиверу
Закрепите антенну (если необходимо) и расположите
ее в направлении, обеспечивающем наилучший прием.
Разъемы антенны с фиксаторами
Скрутите оголенные жилы провода и вставьте их в
отверстие, а затем зажмите фиксатором.
Подсоедините внешнюю антенну FM диапазона.
Подсоедините провод в виниловой изоляции длиной
5–6 м к гнезду AM антенны, не отсоединяя
прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
10 мм
AM
LOOP
FM UNBAL
75
Ω
ANTENNA
Одноконтактный
разьем PAL
75
Ω
коаксиальный кабель
AM
LOOP
FM UNBAL
75
Ω
ANTENNA
Наружная
антенна
Внутренняя антенна
(провод с виниловой
изоляцией)
5–6 м
VSX-D714_Ru_A5New.book Page 12 Wednesday, May 19, 2004 10:50 AM
