![Pioneer VSX-D714 S [10/44] Оптический кабель](/views2/1275366/page10/bga.png)
Подключение
10
Ru
Глава 4:
Подключение
• Перед выполнением или изменением схем подключения обязательно отсоедините кабель питания от
электророзетки.
Аудио/видеокабели
Кабели S-video
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от источника видеосигнала обеспечивают кабели компонентного
видео. По этим кабелям передается телевизионный цветовой сигнал, разделенный на сигнал яркости (
Y
) и
сигналы цветности (
PB
и
PR
). Таким образом устраняются взаимные помехи между сигналами. Подключите
такой кабель к гнезду компонентного видеовхода на задней панели ресивера и к гнезду компонентного
видеовыхода применяемого источника видеосигнала.
Цифровые коаксиальные аудиокабели и оптические
аудиокабели

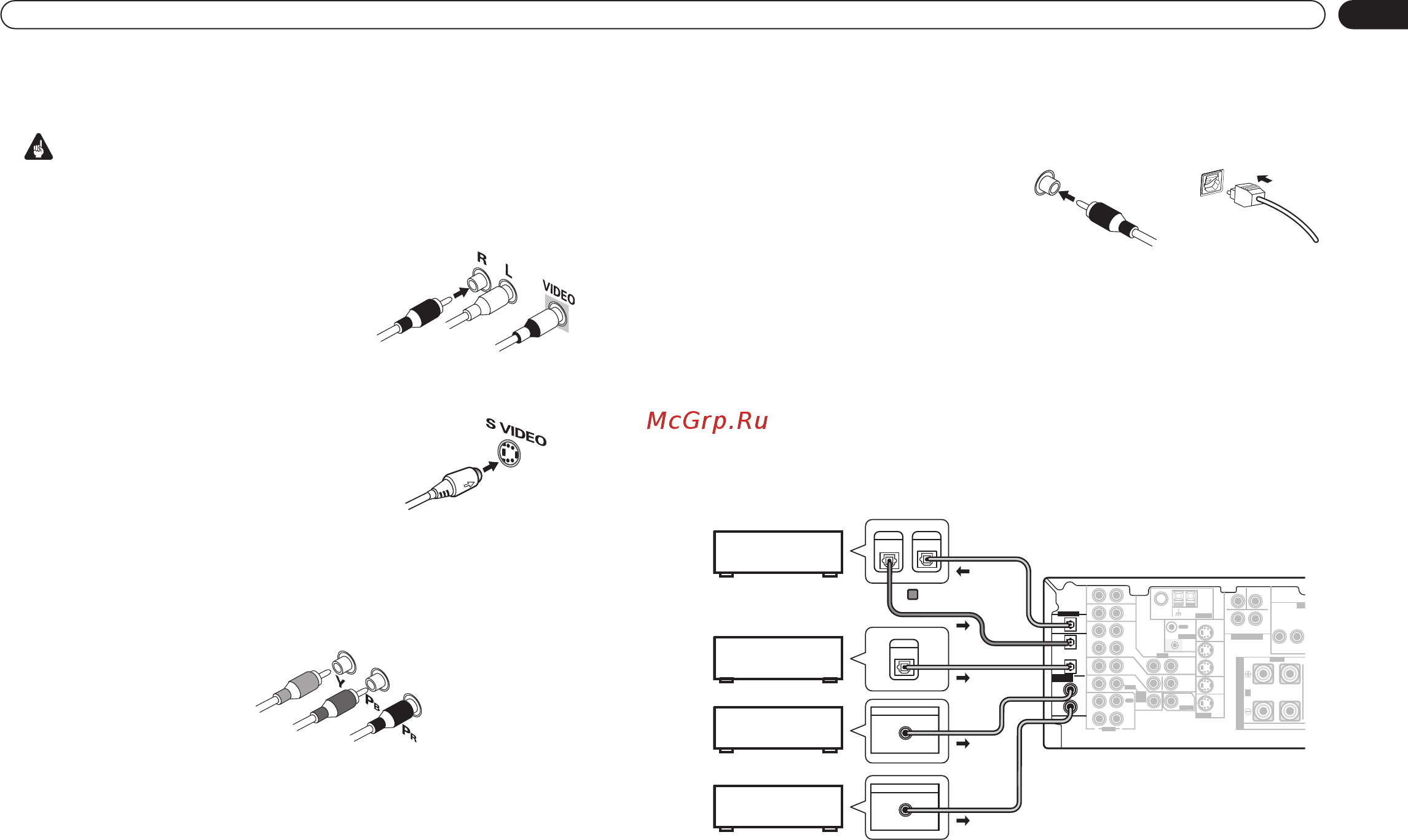

Подключение цифровых компонентов
Удобнее всего подключить ресивер для использования объемного звука с помощью цифрового входа. Для
этого можно применить коаксиальное или оптическое соединение (выполнять оба соединения нет
необходимости). Соединения обоих типов обеспечивают одинаковое качество, но поскольку некоторые
цифровые компоненты имеют только один цифровой разъем, нужно лишь подобрать соответствующий ему
(например, коаксиальный выход компонента и коаксиальный вход ресивера). Ресивер модели VSX-D714 имеет
на задней панели три цифровых входа (два коаксиальных и один оптический), а ресивер модели VSX-D814 -
четыре (два коаксиальных и два оптических). Подключите цифровые компоненты ко входам на задней панели,
как показано ниже.
Ресивер оснащен одним гнездом цифрового выхода, помеченным надписью
DIGITAL OUT
. Если соединить
его с оптическим входом цифрового устройства для записи (в настоящее время поддерживаются типы таких
устройств MD, DAT и CD-R), можно будет выполнять непосредственную цифровую запись на этом устройстве.
При подключении оборудования обязательно отключайте питание и отсоединяйте кабель питания от
электророзетки.
• Стрелки указывают направление цифрового аудиосигнала.
*
На рисунке показана модель VSX-D814, но соединения для модели VSX-D714 аналогичны.
Используйте аудио/видеокабели (не входят в комплект)
для подсоединения аудио/видеокомпонентов и
видеокабель для подсоединения телевизора.
Подключите красные разъемы к правым гнездам
R
(правый), белые разъемы - к левым
L
(левый), а желтые
разъемы - к гнездам
VIDEO
.
Вставьте разъем кабеля в гнездо до конца.
Для получения более качественного изображения
используйте вместо стандартных видеокабелей кабели
S-video (не входят в комплект поставки).
Подключите такой кабель к гнезду S-video на задней
панели ресивера и к гнезду S-video применяемого
источника видеосигнала.
Вставьте разъем кабеля в гнездо до конца.
Внимание
Зеленый
Синий
Красный
Для подсоединения цифровых компонентов к этому
ресиверу используются имеющиеся в продаже
цифровые коаксиальные аудиокабели (можно также
использовать стандартные видеокабели) или
оптические кабели (не входят в комплект).
Вставьте разъем кабеля в гнездо до конца.
Цифровой коаксиальный
аудиокабель (или
стандартный видеокабель)
Оптический кабель
MONITOR OU
YP
B
DVR/
VCR
TV/
SAT
DVD
/LD
CONTROL
OUT
IN
AM
LOOP
FM UNBAL
75
Ω
IN
IN
IN
IN
IN
IN
COM
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
R
AUDIO
L
IN
IN
IN
IN
IN
OUT
DIGITAL OUT
OUT
IN
OPT
OPT
COAX
COAX
OPT
AUX
CD
LR
DVR/
VCR
TV /
SAT
(TV /
SAT)
(DVR/VCR)
(DVD
/LD)
(CD)
DVD
/LD
PLAY
CD-R
/ TAPE
/ MD
FRONT
PREOUT
ASSIGNABLE
DIGITAL IN
REC
1
2
1
2
ANTENNA
DVD 5.1CH INPUT
A
FRONT
RL
S
P
E
A
K
E
R
S
D V D
5.1CH
INPUT
DIGITAL OUT
COAX
OUT
DIGITAL
DIGITAL OUT
COAX
DIGITAL
IN
DIGITAL
OUT
Этот ресивер*
Только для модели
VSX-D814
CD-рекордер
Спутниковый
тюнер
Проигрыватель
компакт-дисков
Проигрыватель
DVD
VSX-D714_Ru_A5New.book Page 10 Wednesday, May 19, 2004 10:50 AM
