Pioneer DCS-323/MY/RU [35/48] Русский
Другие подключения
Русский
35
Ru
1 Нажмите кнопку SOUND (ЗВУК).
2 Используя кнопки
/
(курсор влево/вправо), выберите параметр “Rec Mode?”
(Режим записи?).
3 Нажмите кнопку ENTER (ВВОД).
4 Используя кнопки
/
(курсор вверх/вниз), выберите значение “R.Mode On” (Режим
записи вкл.) или “R.Mode Off” (Режим записи выкл.).
•
R.Mode On (Режим записи включен) – воспроизводится полученный из многоканальных
источников Dolby двухканальный сигнал (общий левый/общий правый или Lt/Rt) (который
можно затем использовать для декодирования Dolby Surround Pro Logic или другого
матричного декодирования).
•
R.Mode Off (Режим записи отключен) – воспроизводится обычный стереосигнал (только
левый/только правый или Lo/Ro) (который можно воспроизводить на двухканальных
стереосистемах или в наушниках).
Примечание
•
При включенном режиме записи большинство функций, относящихся к объемному звуку,
недоступны. Если в режиме записи осуществляется попытка использовать запрещенную
функцию, на дисплее в течение короткого промежутка времени будет мигать индикация
RecMode On (Режим записи вкл.).
•
Если режим записи отключен, звук аналогового выходного сигнала может прерываться в
зависимости от выполняемой операции.
•
Режим записи автоматически отключается, если изменить функцию входа (DVD/CD, TUNER и
т.д.) или выключить питание.
Использование выходного разъема SCART AV
Эту систему можно подключить к телевизору с помощью двух различных видеовыходов. Выходное
гнездо SCART обеспечивает более высокое качество изображения по сравнению со стандартным
композитным видеовыходом. Разъем SCART AV сочетает в себе функции аудио- и видеовыхода.
Переключение аудиовхода телевизора со SCART на RCA
Для аудиовхода телевизора можно выбрать значение RCA или SCART.
1 Нажмите кнопку TV (ТВ).
2 Нажмите кнопку SYSTEM SETUP (УСТАНОВКА СИСТЕМЫ).
3 Используя кнопки
/
(курсор влево/вправо), выберите параметр “TV Audio?”
(Телевизор - аудио).
4 Нажмите кнопку ENTER (ВВОД).
5 Используя кнопки
/
(курсор вверх/вниз), выберите значение SCART или RCA.
6 Нажмите кнопку ENTER (ВВОД).

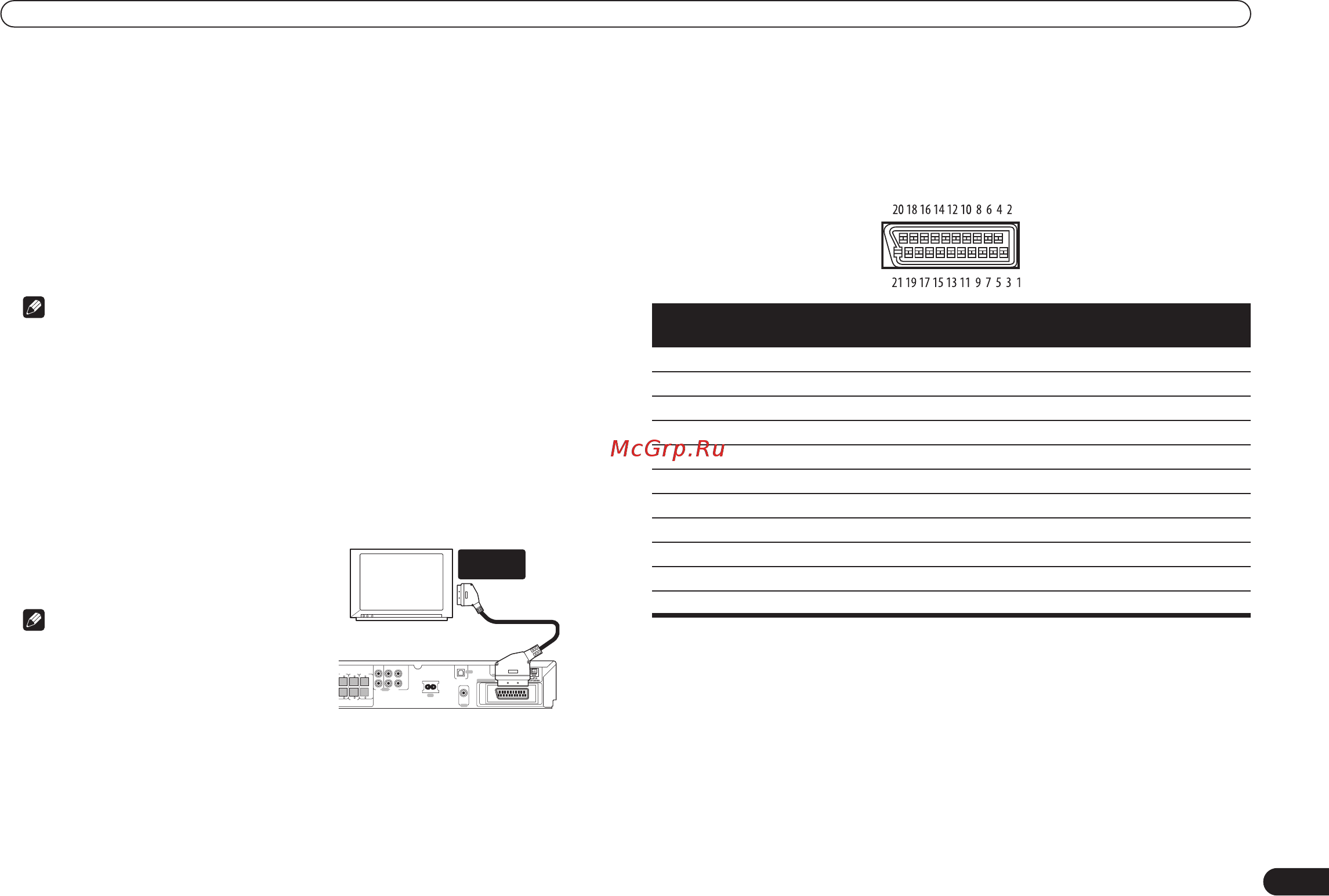

Назначения штырьков разъема SCART
На следующей диаграмме приведены назначения штырьков 21-штырькового разъема SCART.
Этот разъем обеспечивает передачу видео- и аудиосигналов при подключении к совместимому
цветному телевизору или монитору.
• Для подключения гнезда AV CONNECTOR
(РАЗЪЕМ AV) к телевизору используйте
кабель SCART, имеющийся в продаже.
Примечание
•
Существует несколько разновидностей
кабелей SCART. Убедитесь, что полученный
вами кабель подходит для данной системы и
телевизора/монитора. Назначение
штырьков описано ниже.
6 6 6
6 6 6
FM
UNBAL 75Ω
OPTICAL IN
IN
OUT
VIDEO
OUT
IN IN
FRONT
CENTER
SURROUND
SUB
WOOFER
R
L
R
L
TV
LINE 1
LINE 2
AUDIO
AC IN
AUDIO
ANTENNA
CONTROL
AV CONNECTOR
VIDEO
XV-DV323/424
SCART INPUT
(ВХОД SCART)
Телевизор
Номер
штырька
Назначение
Номер
штырька
Назначение
1 Аудиовыход П 12 Не используется
2 Аудиовход П 13 Земля (видео)
3 Аудиовыход Л 14 Земля (видео)
4 Земля (аудио) 15 Выход R (красный) или C (голубой)
5 Земля (видео) 16 Гасящий сигнал
6 Аудиовход Л 17 Земля (видео)
7 Выход B (синий) 18 Земля (видео)
8 Состояние 19 Видеовыход или выход Y (желтый)
9 Земля (видео) 20 Не используется
10 Не используется 21 Земля (видео)
11 Выход G (зеленый)
XV-DV323_Ru.book Page 35 Friday, April 30, 2004 10:36 PM
