6
RQT7448
Подготовка к эксплуатации
ШАГ 1 Подключение
≥На примерах ниже описаны подключения оборудования.
≥Перед подключением, выключите все оборудование и изучите соответствующие инструкции по эксплуатации.
≥Периферийное оборудование и дополнительные кабели продаются отдельно, если не указано иное.
∫ Рекомендуемое подключение для телевизора
Функции Q Link
Q Link обладает разнообразными полезными функциями (Более подробно на ➡ стр. 50). При использовании функции Q Link,
обязательно подключите 21-пиновый скартовый кабель полного соединения к телевизору.
Следующие системы других производителей обладают похожей функцией, как функция Q Link производства Panasonic. Более
подробно, изучите инструкцию по эксплуатации к телевизору
или посоветуйтесь с вашим дилером.
≥Q Link (зарегистрированная торговая марка Panasonic)
≥DATA LOGIC (зарегистрированная торговая марка Metz)
≥Easy Link (зарегистрированная торговая марка Philips)
≥Megalogic (зарегистрированная торговая марка Grundig)
≥SMARTLINK (зарегистрированная торговая марка Sony)
∫ Примерные виды оборудования, которое можно подключить к терминалам данного аппарата
∫ Не подключайте аппарат через видеомагнитофон
Видеосигналы, поступающие через видеомагнитофон, подвергнутся влиянию
систем защиты авторских прав и приведут к неправильному отображению
картинки на телевизоре.
≥При подключению к телевизору со встроенным видеомагнитофоном,
подключите к входным терминалам телевизора, а не видеомагнитофона.
∫ Если вы не собираетесь использовать
данный аппарат в течение
продолжительного периода времени
Для экономии электроэнергии, отсоедините его от розетки
электросети. Данный аппарат потребляет малое количество
электроэнергии даже в отключенном состоянии (примерно
3Ватта).

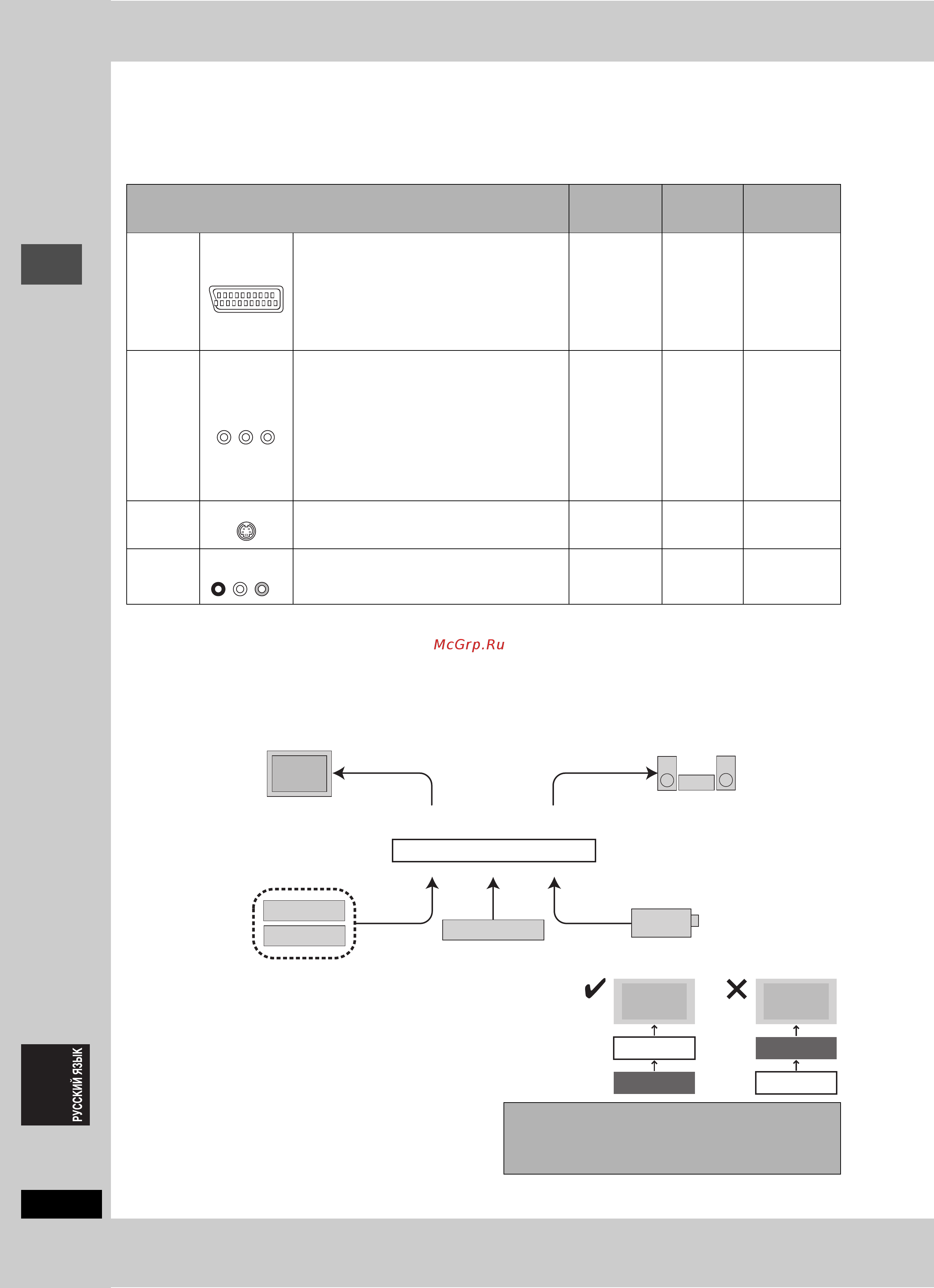

Какими видами входных терминалов оборудован ваш телевизор?
Требуемый(е)
кабель(и)
Страница №
для
подключений
Страница №
для установок
телевизора
Скарт Очень рекомендуемое подключение.
≥
Выполнив подключение к цветному телевизору,
поддерживающему формат RGB, вы сможете
просматривать высококачественное цветное
видеоизображение формата RGB от данного
аппарата.
≥Если телевизор оборудован функцией Q Link,
вы можете воспользоваться разнообразными
полезными функциями.
21-пиновый
скартовый
кабель
полного
соединения
➡ 7
➡ 11
≥Если это
телевизор
формата
QLink ➡ 10
Компонент
ное видео
Данные терминалы предоставляют более
чистую картинку, чем терминал S-Video.
≥Если ваш телевизор поддерживает
прогрессивную развертку, вы можете
просматривать высококачественную
прогрессивную видеокартинку.
Если вы имеете обычный телевизор с ЭЛТ,
поддерживающий прогрессивное
подключение, данное подключение не может
рекомендоваться, так как это может привести
к некоторым колебаниям.
3 видеокабеля ➡ 8 ➡ 11
S-Video Данный терминал позволяет получить более
живую картинку, чем при подключении к
видеотерминалу.
S-Video кабель ➡ 8 ➡ 11
Аудио/
Видео
Самое основное подключение.
Аудио/
Видеокабель
(поставляется)
➡ 8
➡ 11
AV IN
COMPONENT
VIDEO IN
S-VIDEO IN
AUDIO IN
R L
VIDEO IN
Телевизор
Видеомагнитофон
Видеокамера
Данный аппарат
Усилитель
К входным терминалам AV3 или DV (фронтальная панель) (
➡
стр. 35)
К входным терминалам AV2 или AV4 (задняя панель)
От терминалов AUDIO OUT или
терминала DIGITAL AUDIO OUT
От терминалов AV1, AUDIO/VIDEO OUT
или COMPONENT VIDEO OUT
Спутниковый/
цифровой ресивер
или декодер
Телевизор
Данный аппарат
Видеомагнитофон
Телевизор
Данный аппарат
Видеомагнитофон
Перед перемещением аппарата, убедитесь, что
дисковод пуст.
В противном случае, это приведет к сильному
повреждению диска и аппарата.
