Руководство по эксплуатации Виброплита VS-244

8.2 Техническое обслуживание клиноременной передачи

• На виброплите VS-244 установлен клиновой ремень AV13x850La.

• В качестве замены могут использоваться ремни Gates 6464, XPA 832.

Правильная установка ремня обеспечивает оптимальную передачу мощности

от двигателя к вибратору. Ненатянутый ремень приводит к нагреву ремня, его

преждевременному износу и снижению производительности. Перетянутый

ремень приведет к повышенному износу подшипников шпинделя и двигателя.

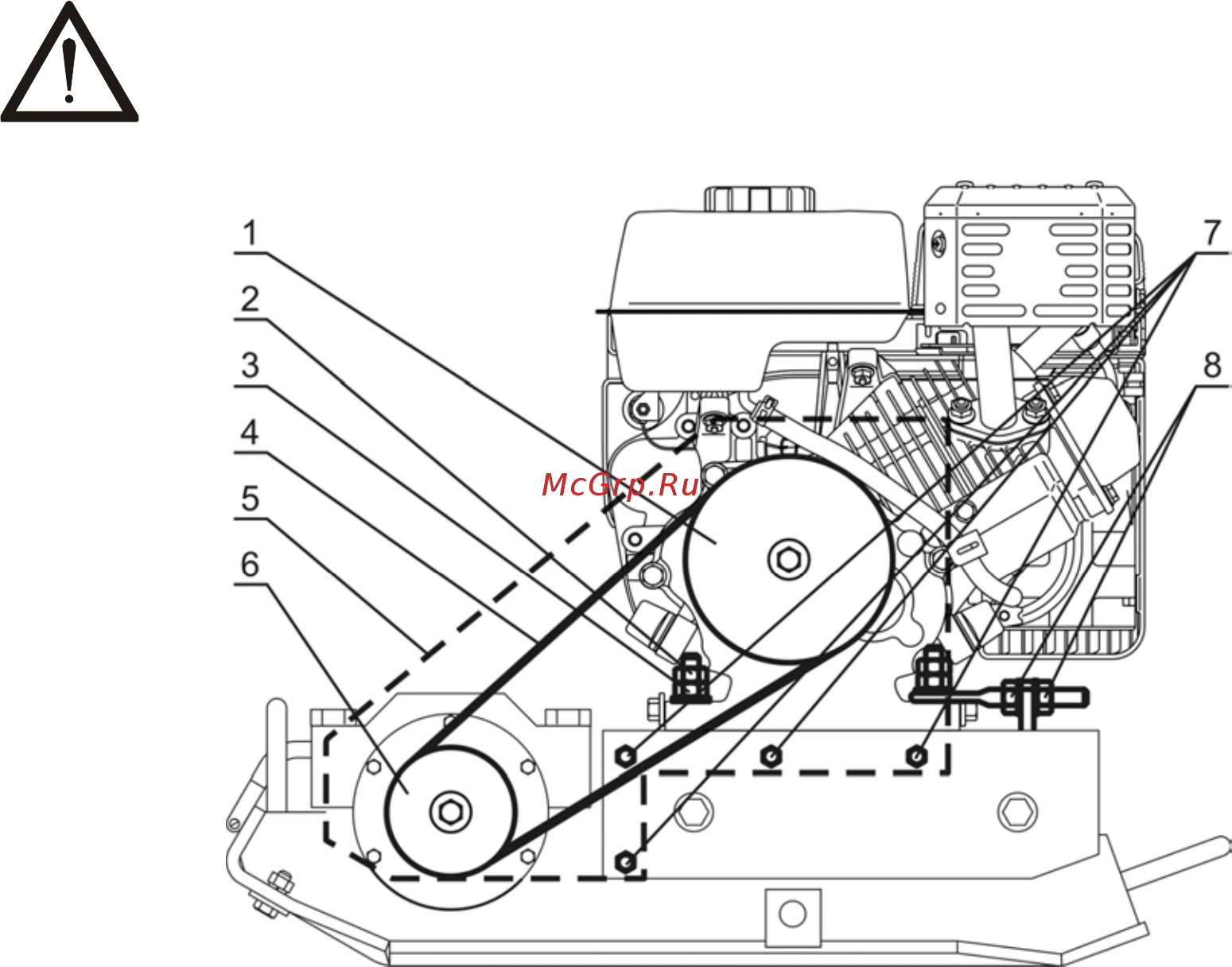

Рис. 3

Центробежная муфта

2. Контргайка (4 шт.)

3. Гайка крепления двигателя (4 шт.)

4. Клиновой ремень

Кожух клиноременной передачи

6. Шкив вибратора

7. Болты крепления кожуха (4 шт.)

8. Гайки натяжения ремня

8.2.1 Проверка клиноременной передачи

Проверка производится в соответствии с рис. 3:

• Снимите кожух поз. 5, отвернув четыре болта крепления кожуха поз.7.

• Проверьте натяжение ремня, приложив усилие 40Н (4 кгс) в середине пролета между

шкивами. Прогиб ремня должен быть в пределах 10…14мм.

• В случае необходимости натяните ремень (см. раздел 8.2.3).

• Проверьте износ ремня. При отслоении корда замените ремень (см. раздел 8.2.2).

• Установите кожух клиноременной передачи, заверните болты поз.7.

8.2.2 Замена ремня клиноременной передачи

Замена производится в соответствии с рис. 3:

• Снимите защитный кожух клиноременной передачи, отвернув четыре болта крепления

кожуха поз. 7.

• Ослабьте затяжку контргаек поз. 2 и отверните гайки крепления двигателя на несколько

оборотов.

• Перемещая двигатель вперед по ходу движения виброплиты, ослабьте натяжение ремня.

• Замените ремень.
