19

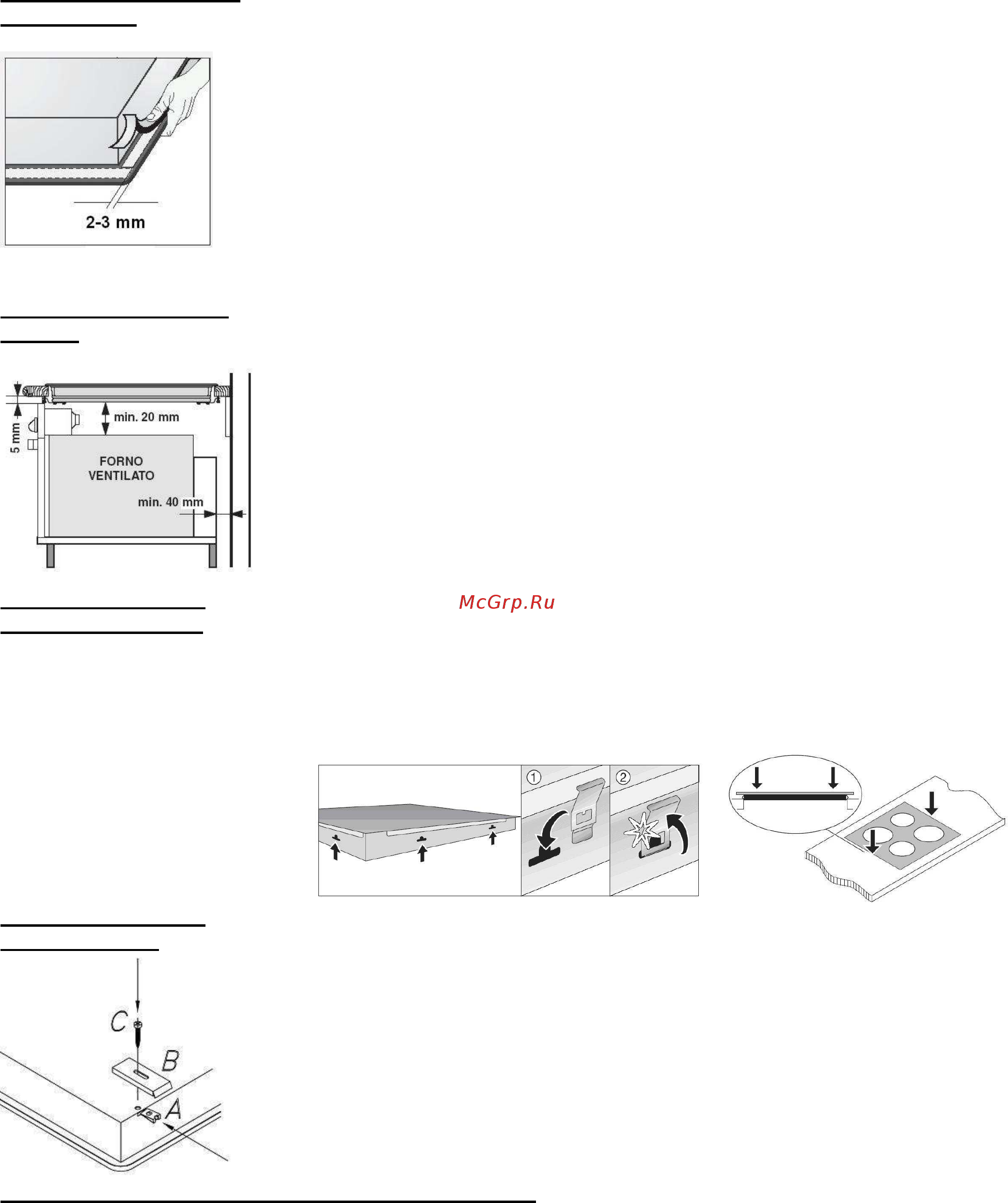

Наклейка вспененного
уплотнителя
Перед встраиванием прибора в столешницу с нижней стороны
стеклокерамической или стеклянной варочной панели необходимо приклеить
уплотнитель, который прилагается в комплекте (см. рис.).
Встраивание прибора без уплотнителя запрещено!
Чтобы наклеить уплотнитель:
– снимите с уплотнителя защитную пленку;
– приклейте уплотнитель с нижней стороны стеклокерамики или стекла,
отступив от края 2-3 мм (см. рис.). Уплотнитель должен быть наклеен по
всему периметру варочной панели и в углах не должен накладываться друг на
друга;
– при наклеивании уплотнителя следите, чтобы острые предметы не
соприкасались со стеклокерамикой или стеклом (например, не режьте
уплотнитель на варочной поверхности).
Размеры монтажного
проема
• Под варочной панелью можно устанавливать духовки, оснащенные
охлаждающим вентилятором.
• При установке духовки под варочной панелью необходимо снять заднюю
стенку кухонного шкафа. В верхней части передней стенки кухонного шкафа
необходимо сделать вырез высотой не менее 5 миллиметров по всей
ширине шкафа.
Процесс монтажа с
помощью зажимов
• Столешница кухонного гарнитура должна быть ровной и горизонтальной.
• Торцы выреза следует соответствующим образом загерметизировать для
защиты от влаги и грязи.
• Подключите варочную панель к электросети (см. соответствующий раздел).
• Установите зажимы в предусмотренные отверстия.
• Поместите варочную панель в монтажный проем.
• Прижмите варочную панель к столешнице.
Процесс монтажа с
помощью скоб
Варочная панель крепится с помощью скоб и крепежных элементов, которые
прилагаются в комплекте. В дне варочной панели предусмотрены отверстия
для вставки крепежных пластин А, чтобы прикрутить винты C для крепления
скоб В.
A = пластины, которые вставляются в дно варочной
панели
B = скоба
C = винт
Подключение варочной панели к электросети
• Подключение прибора к электросети и замену присоединительного кабеля
может производить только сервисный центр или квалифицированный
специалист!
• Защита подключения к электросети должна соответствовать действующим
предписаниям.
• Для доступа к клеммам откройте крышку клеммной колодки.
• Перед подключением необходимо проверить, совпадает ли напряжение,
указанное в заводской табличке, с фактическим напряжением в сети.
• Заводская табличка с основными данными прибора находится на нижней
стороне варочной панели.
• Прибор предназначен для эксплуатации в сети с напряжением 220-240В~.
