Инструкция для установщика

188

6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ

Следующая операция требует выполнения каменных и/или столярных

работ и поэтому должна осуществляться квалифицированным мастером.

Установка возможна на различные материалы, такие как кирпичная

кладка, металл, крупноразмерные или ламинированные пластиком

деревянные конструкции, которые должны быть жаростойкими (90°С).

6.1 Крепление к опорной конструкции

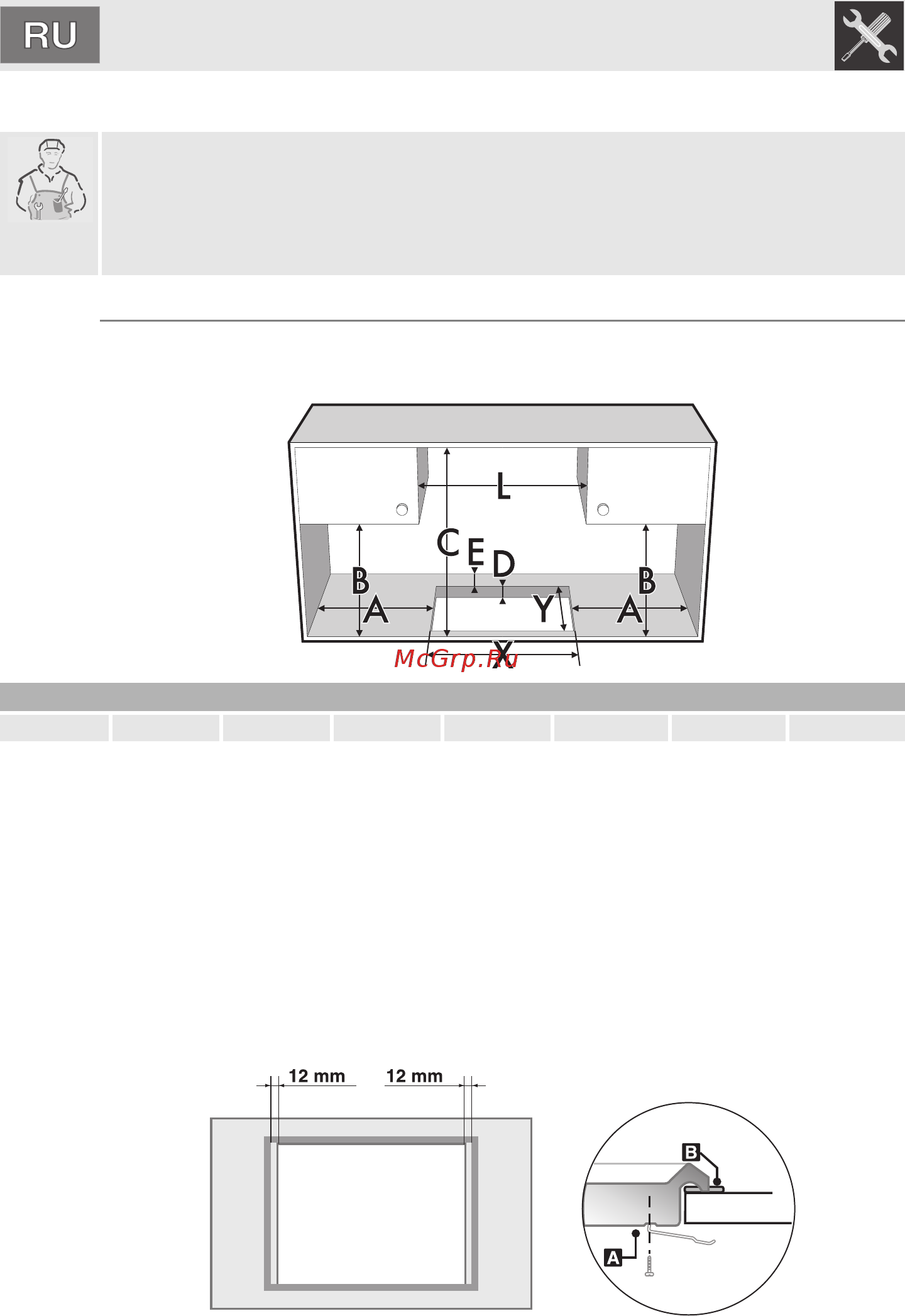

Вырежьте в поверхности рабочего стола (столешнице) проем с

указанными на рисунке размерами.

A (мм) B (мм) C (мм) D (мм) E (мм) L (мм) X (мм) Y (мм)

min 110 min 460 min 750 20÷40 min 50 600 555÷560 478÷482

Точно установите изолирующую прокладку из комплекта поставки по

внешнему периметру вырезанного проема в столешнице, как показано на

приведенных выше рисунках, слегка обжав ее по всей поверхности рукой.

В зависимости от модели устанавливаемой панели руководствуйтесь

размерами, указанными на рисунке, памятуя о том, что для обеих

моделей передняя и задняя стороны должны "сходить" в проем.

Прикрепите варочную панель к шкафу посредством специальных скоб A в

оснастке. Аккуратно обрежьте лишнюю часть B прокладки по кромке.

Показанные на приведенном ниже рисунке размеры относятся к проему с

внутренней стороны прокладки.
