![Samsung AR07JQFSAWKNER [38/61] Снятие установка крышки при установке внутреннего блока](/img/pdf.png)
Samsung AR07JQFSAWKNER [38/61] Снятие установка крышки при установке внутреннего блока
![Samsung AR07JQFSAWKNER [38/61] Снятие установка крышки при установке внутреннего блока](/views2/1277167/page38/bg26.png)

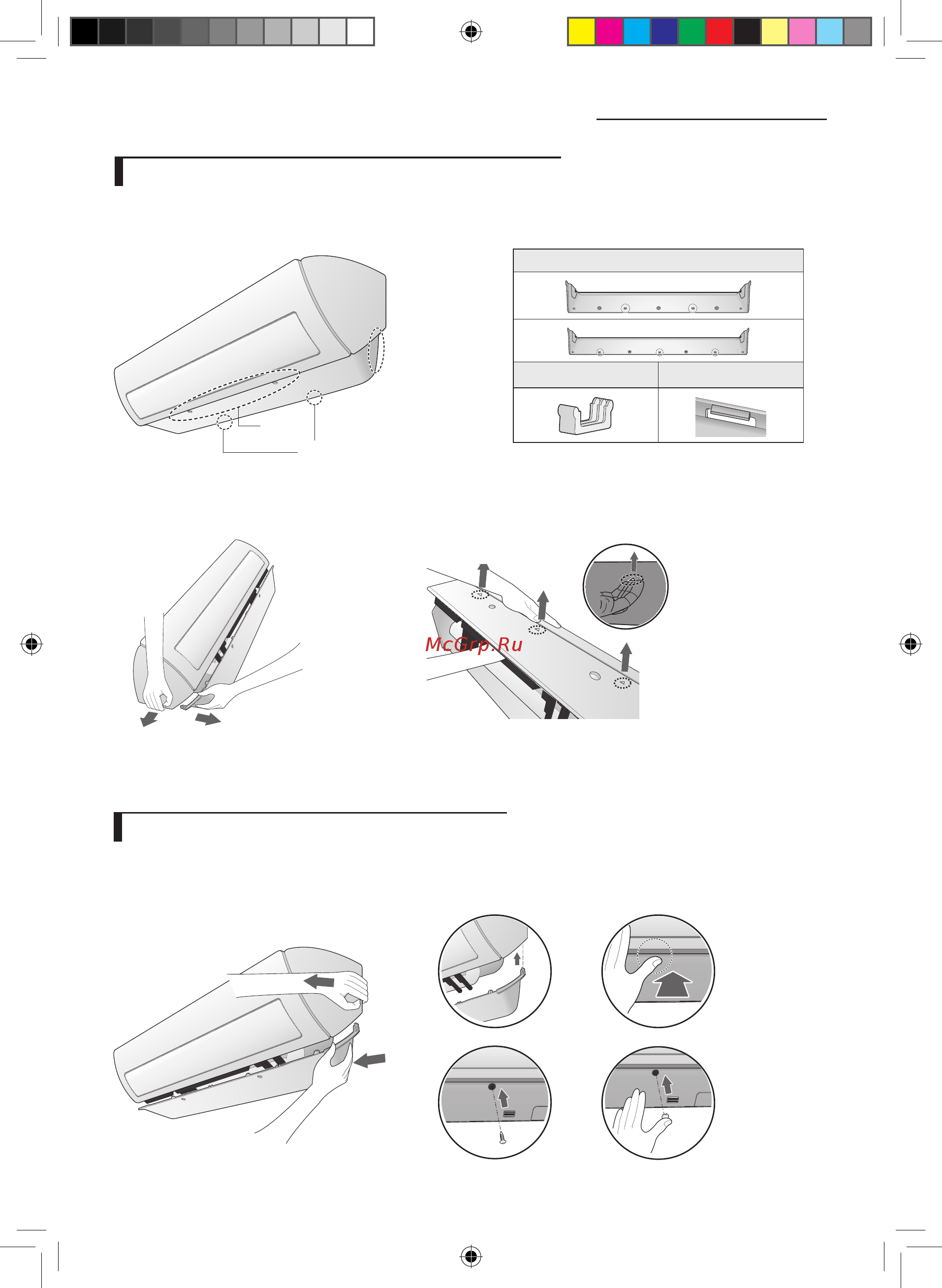

f Удаление крючков с бока
f Удаление крючков на центральной части
Внимание (Хрупкое)
- Аккуратно надавите на обе стороны
панели крышки внутрь (①) и снимите
крючки с обеих сторон(②).
Внимание (Хрупкое)
- Пользуйтесь обеими руками
- Снимайте каждый крючок, нажимая на него
снизу вверх под углом.
②
①
( )
Устанавливайте крышку в обратном порядке.
Выполняйте сборку, действуя обеими руками, и будьте очень осторожны, чтобы не повредить трубки и дренажный шланг.
Прикрепляйте боковые, центральные и нижние крючки в такой последовательности. Прикрепите нижнюю панель, туго
затянув винты, и закройте отверстия для винтов предназначенными для них крышками.
( , )
Нижняя панель крепится к основному корпусу с помощью боковых, центральных и нижних крючков, как показано на
рисунках. Сначала разомкните боковые крючки, а затем разомкните центральные и нижние крючки.
Прежде чем снимать крышку, проверьте расположение крючков.
f Расположение крючков на центральной части
Для выбора расположения и количества
крючков посмотрите, пожалуйста, на крышку
с указательными стрелками, нанесенными
непосредственно на физическую деталь.
<Защёлкните боковой крючок>
<Закрепите винт>
<Защёлкните нижний крючок>
<Вставьте Заглушку для винта>
Боковые
крючки
Центральные
крючки
Нижние крючки
/
-38
AR5000&A3050 CIS HP_IB&IM_DB68-05229A_RU.indd 38 2015/1/8 16:13:47
