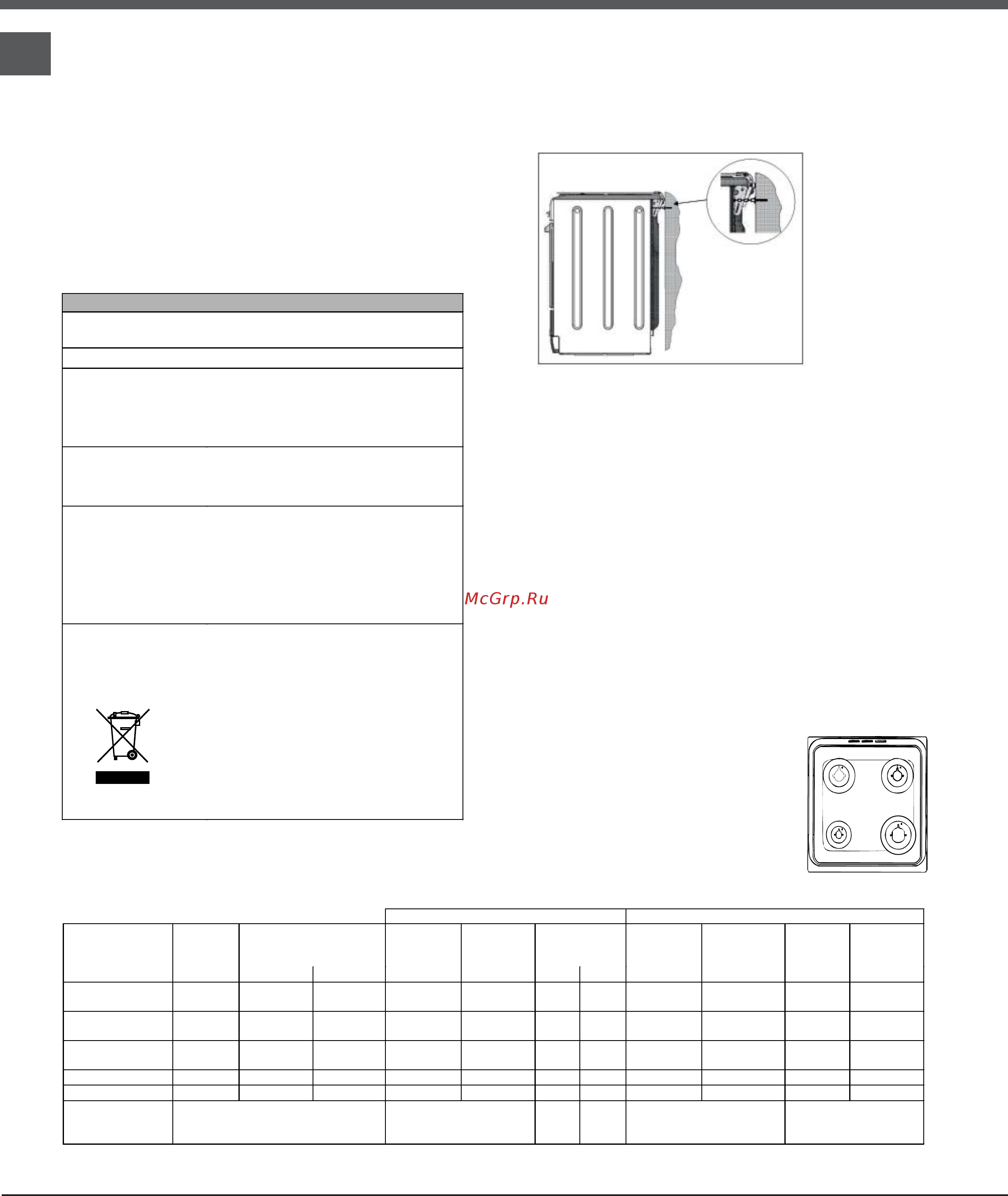

31
UA
! Зверніть увагу на кабелі запальних свічок і трубки
термопар.
! Пальники духовки та гриля не потребують
регулювання первинного повітря.
! Після налаштування на газ, що відрізняється від
газу при випробуваннях на підприємстві-виробнику,
замініть стару калібрувальну бирку новою, з
зазначенням нового
газу, одержану в Авторизованих
сервiсних центрах.
! Якщо тиск газу відрізнятиметься (або мінятиметься)
від раніше встановленого, необхідно встановити на
вході редуктор тиску, згідно діючим національним
нормам для “редукторів для каналізованих газів”.
S
S
R
A
Таблиця характеристик пальників і форсунок
Перш ніж розпочати використання духовкою,
рекомендується очистити її, дотримуючись
рекомендацій, наведених у параграфі “Технічне
обслуговування і догляд”.
ТЕХНІЧНІ ДАНІ
Розміри Духовки
ВxШxГ
34x38x44 см
Об'єм
62
літрiв
Корисні
розміри
коробки
духовки
ширина см 42
глибина см 44
висота см 17
Напруга та
частота
живлення
Див. на табличці з даними
Пальники
Налаштовуються на всі типи
газу, вказані на табличці з
даними, розташованій в
середині виступу, або, коли
відкривається духовка, на
внутрішній лівій стінці.
Директиви ЄС:
2006/95/EC від
12/`2/06 (Низька Напруга) та
подальші зміни - 2004/108/EC
від 15/12/04 (Електромагнітна
сумісність) та подальші зміни -
2009/142/EC від 30/11/09
(Gas) та подальші зміни -
93/68/EEC від 22/07/93 та
подальші зміни - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
Таблиця 1 Зріджений газ Природний газ
Діаметр
(мм)
Теплова ефективність
кВт (p.c.s.*)
Канал
1/100
Форсунка
1/100
Пропускна
здатність*
г/год
Форсунка
1/100
Пропускна
здатність*
л/год
Форсунк
а
1/100
Пропускна
здатність*
л/год
Пальник
Номінальна Зменшена
(мм) (мм) *** ** (мм) (мм)
Швидкий
(великий) (R)
100 3.00 0.7 41 87 218 214 128 286 145 286
Напівшвидкий
(Середній) (S)
75 1.90 0.4 30 69 138 136 104 181 115 181
Допоміжний
(Маленький) (A)
51 1.00 0.4 30 50 73 71 78 95 85 95
Духовка
- 2.80 1.0 46 80 204 200 119 267 132 257
Гриль
- 2.30 - - 75 167 164 114 219 139 227
Тиск, що
подається
Номінальний (мбар)
Мінімальний (мбар)
Максимальний (мбар)
28-30
20
35
37
25
45
20
17
25
13
6,5
18
* для 15°C 1013 мбар-сухий газ *** Бутан P.C.S. = 49,47 МДж/кг
** Пропан P.C.S. = 50,37 МДж/кг Природний газ P.C.S. = 37,78 МДж/м³
p.c.s.* - найвища теплота згорання
Безпека ланцюга
! Щоб
запобігти
випадковому
перекиданню
приладу,
наприклад,
коли дитина
залазить
на дверцята
духової шафи,
НЕОБХІДНО
встановити
захисний ланцюжок з комплекту постачання!
Плита оснащується захисним ланцюжком, який
кріпиться за допомогою гвинта (не входить в
комплект постачання) до стіни за приладом на тій
самій висоті, на якій ланцюжок кріпиться до
плити. Гвинт і дюбель
для кріплення ланцюжка
слід обирати відповідно до матеріалу стіни за
приладом.
Якщо діаметр головки гвинта становить менше 9
мм, необхідно використовувати шайбу. Для
кріплення в бетонній стіні потрібен гвинт
діаметром не менше 8 мм довжиною 60 мм.
Закріпіть ланцюжок на задній стінці плити й на
стіні, як показано на малюнку, так щоб після
встановлення
він був натягнутий паралельно до
полу.
