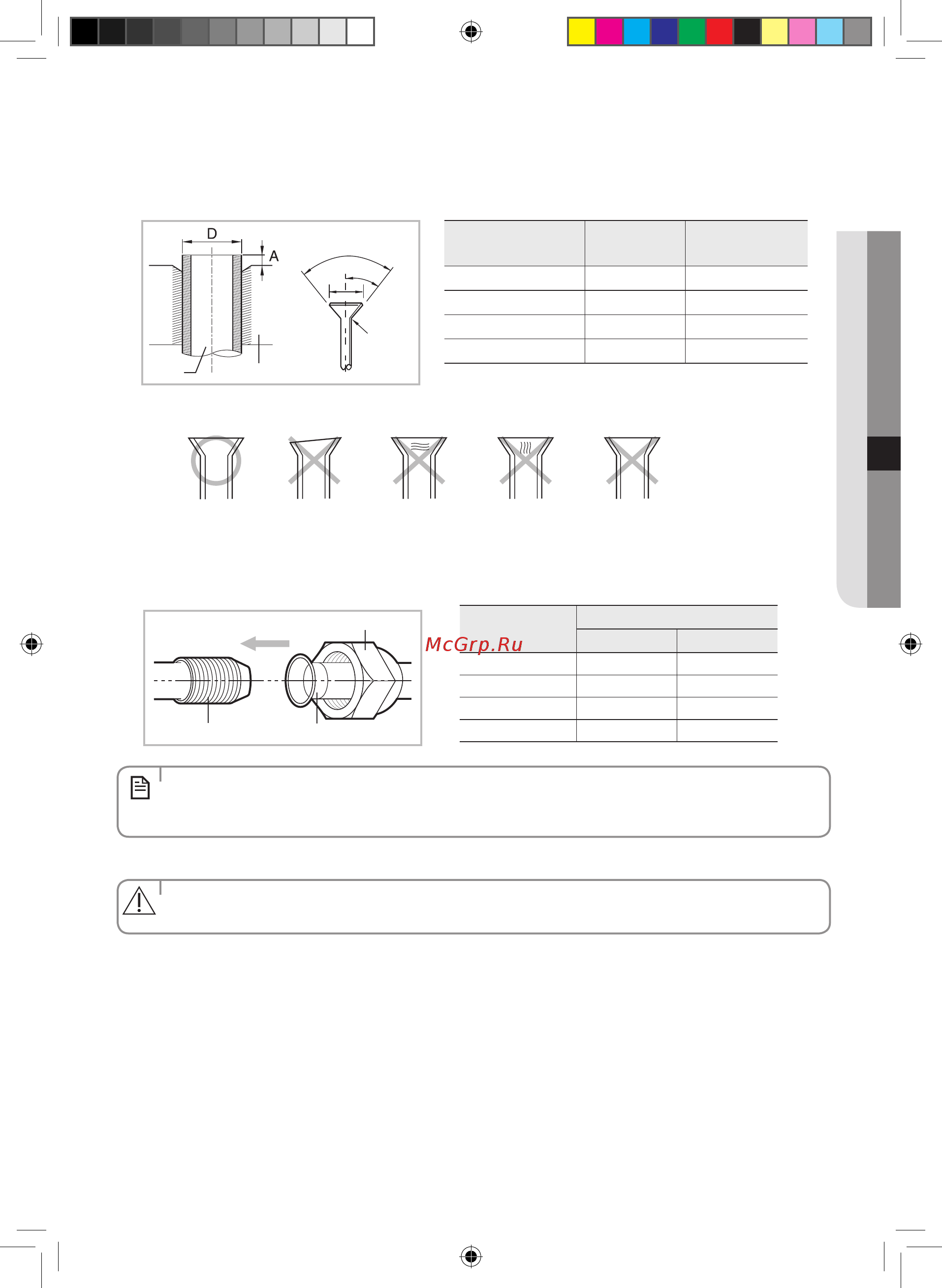

Samsung AR12KSFPAWQNER [41/55] Русский 41
![Samsung AR12KSFPAWQNER [41/55] Русский 41](/views2/1277235/page41/bg29.png)
Внутренняя выпускная трубка Соединительная трубка
Накидная гайка
5. Проверьте, правильно ли вы развальцевали трубку (примеры неправильной развальцовки трубок даны ниже).
6. Выровняйте трубки, чтобы можно было их легко соединять. Затяните накидные гайки сначала руками, а затем с
помощью динамометрического ключа, прикладывая такие крутящие моменты:
7. Более подробная информация о подключении к наружному блоку и о продувке воздухом приведена на стр. 44~46.
Правильно
Неравномерная
толщина
Трещины
Повреждена
поверхность
Наклон
• Чрезмерныйкрутящиймоментможетстатьпричинойутечкигаза.Приудлинениитрубкиспомощьюсварки/
пайки проследите за тем, чтобы сварка/пайка выполнялись в среде азота. Соединения должны быть доступными
и удобными для обслуживания.
• Затянитенакиднуюгайкудинамометрическимключомуказаннымспособом.
Если накидная гайка будет затянута слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.
4. Наденьте неглубоко накидную гайку на трубку и сделайте раструб.
Наружный диаметр (D) Выступ (A)
Размер
развальцовки(B)
ø6,35 мм 1,3 мм 8,7 - 9,1 мм
ø9,52 мм 1,8 мм 12,8 - 13,2 мм
ø12,70 мм 2,0 мм 16,2 - 16,6 мм
ø15,88 мм 2,2 мм 19,3 - 19,7 мм
Трубка
Инструмент для развальцовки
90°± 2°
°
2
±°
5
4
R 0.4~0.8
B
Наружный
диаметр
Крутящий момент
Н•м кгс•см
ø6,35 мм 14~18 140~180
ø9,52 мм 34~42 350~430
ø12,70 мм 49~61 500~620
ø15,88 мм 68~82 690~830
ВНИМАНИЕ
ПРИМЕЧАНИЕ
Русский-41
УСТАНОВКА07
Maldives ER_AR@KSFP@_IB&IM_DB68-05768A_RU.indd 41 2015/12/21 16:50:24
