23
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Кухонная вытяжка
Кнопка «1» - Скорость 1 вращения
мотора (начальный уровень).
Кнопка «2» - Скорость 2 вращения
мотора.
Кнопка «3» - Скорость 3 вращения
мотора.



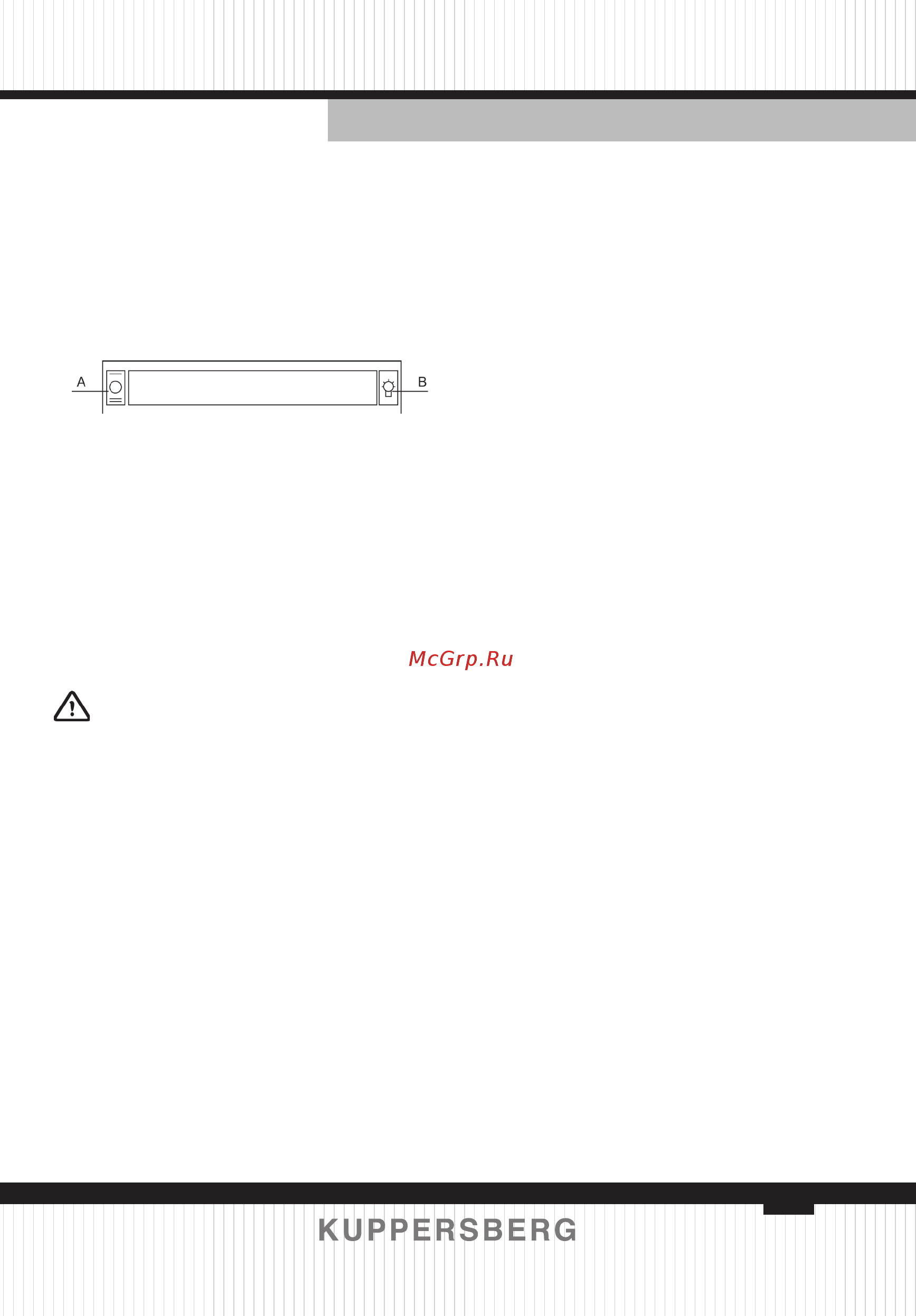

А Переключатель «Освещение»
В Переключатель «Скорости»
Переключатель «Освещение»
Включение / Выключение освещения.
Переключатель «Скорости» Вклю-
чение / Выключение мотора вытяжки.
Переключение 1, 2 скоростей (уве-
личение / снижение мощности всасы-
вания). Переключение с 1 на 2 ско-
рость происходит через выключение
вытяжки.


Пожалуйста, распакуйте и внима-
тельно осмотрите прибор! Перед нача-
лом монтажа, необходимо убедиться в
отсутствии видимых повреждений, свя-
занных с транспортировкой вытяжки. В
случае обнаружения подобных дефек-
тов, дальнейшая установка и подклю-
чение прибора к сети запрещены!
   
 проведите на стене
вертикальную линию от центра плиты
вертикально к потолку. Для соблюде-
ния правил безопасности, расстояние
между варочной поверхностью воз-
духоочистителя должно составлять
700 мм. Соответственно, на проведен-
ной вами вертикальной линии, сде-
лайте отметку карандашом на высо-
те 700+426=1126 мм от поверхности
плиты. Через эту точку проведите на
стене горизонтальную линию. На этой
линии, справа и слева от точки пересе-
чения вертикальной и горизонтальной
линий, отмерьте по 100 мм и сделайте
отметки карандашом. Используя 6-мм
серло, просверлите по этим отметкам
отверстия. В получившиеся отверстия
вставьте дюбеля, и закрепите крюки.

Проведите на стене горизонталь-
ную линию, на расстоянии 75 мм от
потолка. На этой линии, справа и слева
от точки пересечения с вертикальной
линией, отмерьте по 50 мм и сделайте
отметки карандашом. По этим отмет-
кам просверлите отверстия, в которые
вставьте 8-мм дюбеля и завинтите 2,5-
мм шурупы, оставив их на 2 мм высту-
пающими из стены.
Шаг 1: Установка крюков
Шаг 2: Установка присоединитель-
ного кронштейна
Шаг 3: Установка корпуса
Шаг 4: Установка внешней части де-
коративного кожуха
Шаг 5: Установка внутренней части
декоративного кожуха
1- Ø8 дюбель
2- Присоединительный кронштейн
3- Крюк
4- Внутренняя часть декоративного
кожуха
5- Внешняя часть декоративного ко-
жуха
6- Корпус воздухоочистителя
7- Втулка-адаптер
8- Ø2,5 шуруп
