Atmor Enjoy 100 Душ. 5 кВТ [4/6] Монтаж
![Atmor Enjoy 100 Душ. 5 кВТ [4/6] Монтаж](/views2/1277427/page4/bg4.png)
Монтаж
1. Установите водонагреватель на удобной высоте над головой
пользователя.
Водонагреватель, установленный над умывальником, прикрепляется к
стене над краном таким образом, чтобы распылительная насадка
была направлена в слив.
Водонагреватель для душа прикрепляется к стене над головой
пользователя.
2. Снимите крышку прибора (рисунок 5).
3. Проведите соответствующий кабель питания (см. таблицу 1) через
канал к водонагревателю (рисунок 6).
Не подключайте его к блоку выводов.
4. Прикрепите прибор к стене тремя винтами в отмеченных точках
(рисунок 6).
Прибор должен быть установлен горизонтально, таким образом, чтобы
отверстия для впуска и выпуска воды находились внизу.
5. Подсоедините водяной шланг к точке ввода на водонагревателе,
затем подсоедините входящие в комплект принадлежности к
водовыпускному отверстию.
Не перекрывайте водовыпускное отверстие! К водовыпускному
отверстию разрешается подсоединять только принадлежности,
поставляемые в комплекте с водонагревателем (рис. 1).
6. Проверьте скорость потока в течение минуты (перед подключением
электропитания).
7. Подключите силовой кабель к блоку выводов (рисунок 7).
Внимание! Водонагреватель должен быть заземлен.
8. Закрепите силовой кабель
предоставленным зажимом (рисунок 7).
9. Установите крышку водонагревателя
на прежнее место и закрепите ее двумя
винтами (рисунок 5).

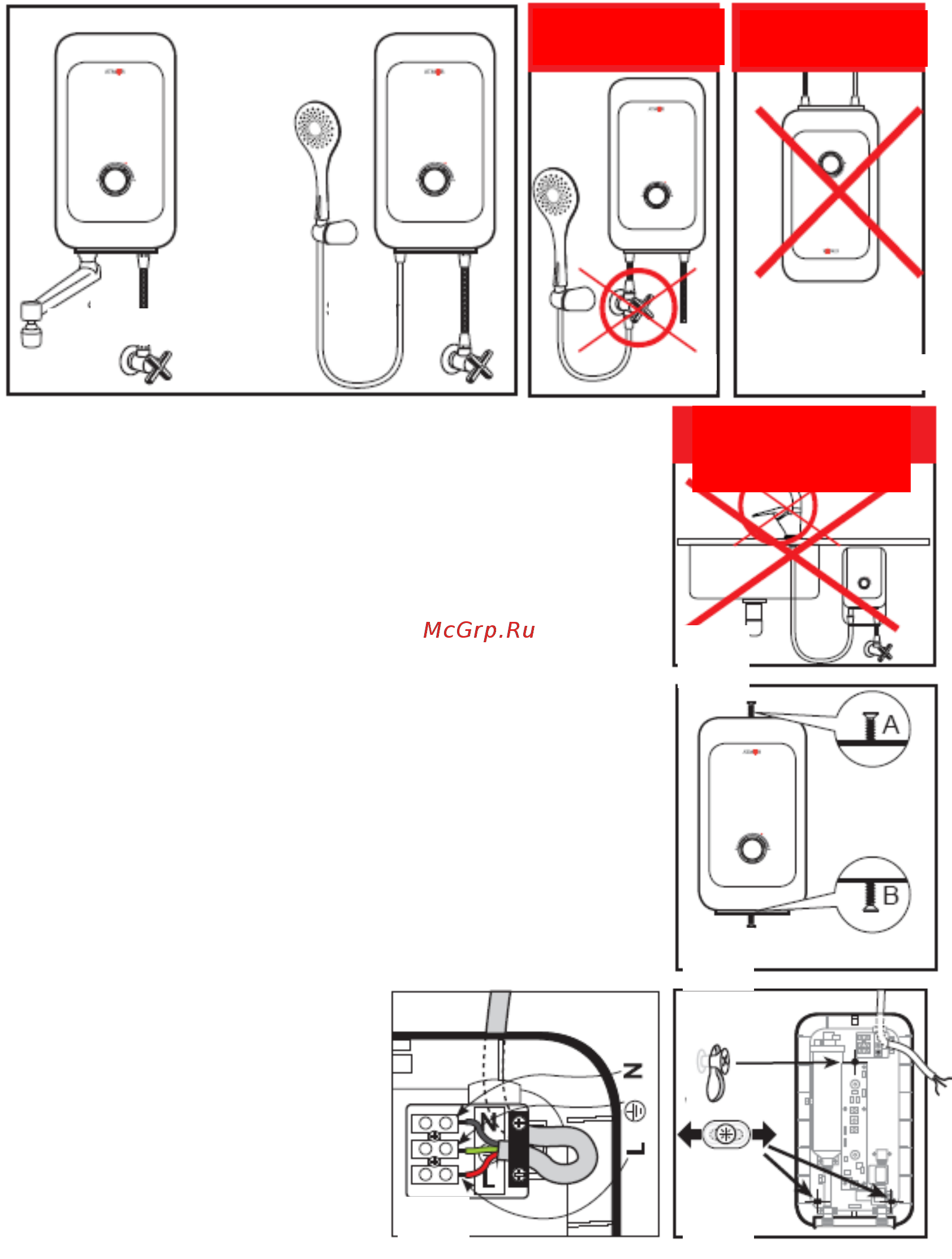

ПРАВИЛЬНАЯ
УСТАНОВКА
НЕПРАВИЛЬНАЯ
УСТАНОВКА
НЕПРАВИЛЬНАЯ
УСТАНОВКА
НЕПРАВИЛЬНАЯ
УСТАНОВКА
Душ
Умывальник
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 7
Рис. 6
