20

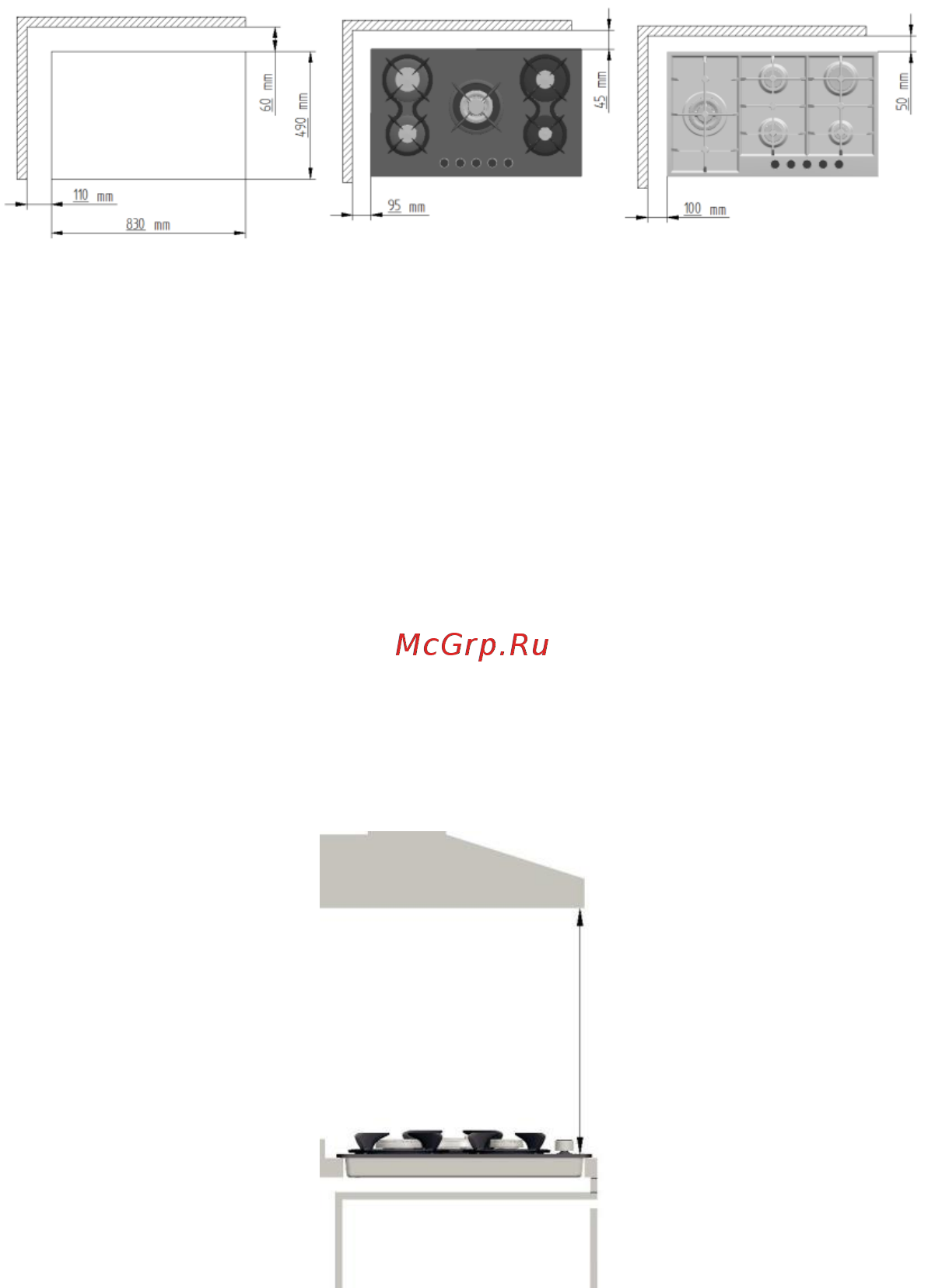

Рисунок 4
Расстояние между верхом варочной панели и другими
устройствами (например, вытяжным колпаком) должно
быть не менее
700 мм (Рис. 5).
Если варочная панель размером 60 см помещается сверху
встроенного духового шкафа без системы охлаждения,
рекомендуется оставлять вентиляционное отверстие
площадью 300 см
2
для обеспечения циркуляции воздуха.
Если сверху духового шкафа ставится варочная панель
размером 75 или 90 см, духовой шкаф должен быть
оснащен охлаждающим вентилятором.
МИН. 700 мм
Рисунок 5
Отвод продуктов сгорания
Воздух, необходимый для горения, поступает
непосредственно из помещения, и продукты сгорания
также поступают в это помещение. Поэтому для
безопасной эксплуатации устройства необходима
соответствующая вентиляция. Размеры вентиляционных
