12
Если, после того, как вы отпустили регулятор, пламя погасло,
необходимо повторить описанную выше процедуру. Но на
этот раз нажмите регулятор и удерживайте его примерно 10
секунд.
ВНИМАНИЕ
Не удерживайте устройство поджига включенным более
15 секунд. Если конфорка не загорелась в течение этого
времени, или если пламя погасло по какой-либо
причине, повторите процедуру поджига через 1 минуту.
Выключение конфорок
Чтобы погасить пламя, поверните регулятор конфорки
вправо.
Предохранительное устройство контроля
отсутствия пламени
Все конфорки на вашей варочной панели оснащены
предохранительными устройствами контроля отсутствия
пламени на случай внезапного гашения пламени (из-за
попадания воды, ветра и т.д.) Если пламя погасло при
открытой конфорке, эта предохранительная система
перекрывает подачу газа на погасшую конфорку. Если у
конфорки сработало предохранительное устройство,
повторите процедуру поджига, переведя регулятор в
положение «выкл.»

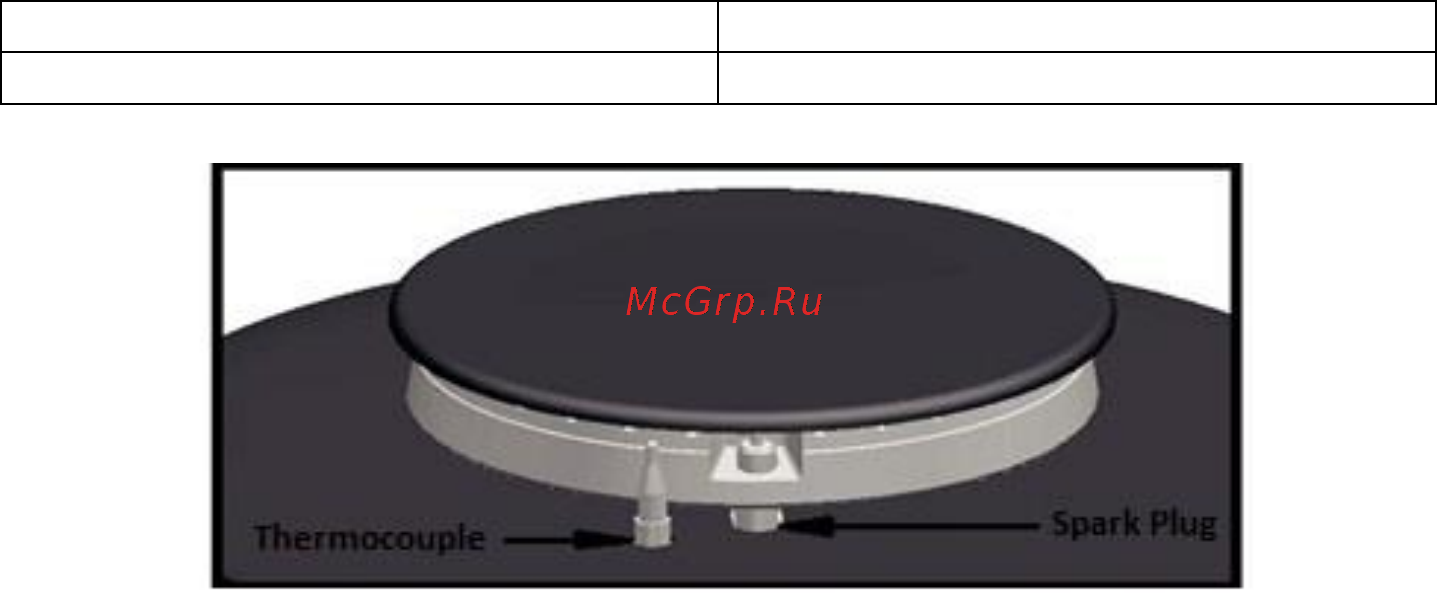

Thermocouple
Термопара
Spark plug
Свеча зажигания
Рисунок 3
