33
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Газовая варочная панель
Убедитесь в том, что к газовому
шлангу не приложена дополнительная
механическая нагрузка.
Порядок установки компонентов
при подключении к газовой линии:
1. Компоненты идут в следующем
порядке: цилиндрический штырько-
вый адаптер, прокладка, гнездовой
газовый адаптер, конические и цилин-
дрические или только цилиндриче-
ские компоненты.
2. Затяните соединения с помощью
ключа, так чтобы трубы находились в
правильном положении.
3. Подсоедините муфту C к глав-
ному источнику газа с использовани-
ем жесткой медной трубы или гибкой
стальной трубы.
ПРЕДУПРЕЖДЕНИЕ. Окончатель-
ная проверка труб на отсутствие
утечек осуществляется с помощью
мыльного раствора, не допускается
использовать для этой цели пламя.
6.5. НАСТРОЙКА ВАРОЧНОЙ
ПАНЕЛИ В ЗАВИСИМОСТИ ОТ
ТИПА ИСПОЛЬЗУЕМОГО ГАЗА
Приведенные ниже указания пред-
назначены для специалистов, об-
ладающих достаточными знаниями
и опытом, которые необходимы для
установки оборудования в соответ-
ствии с применимыми стандартами.
 Все работы по ремонту и об-
служиванию газового оборудования
должны выполняться после отключе-
ния электропитания.

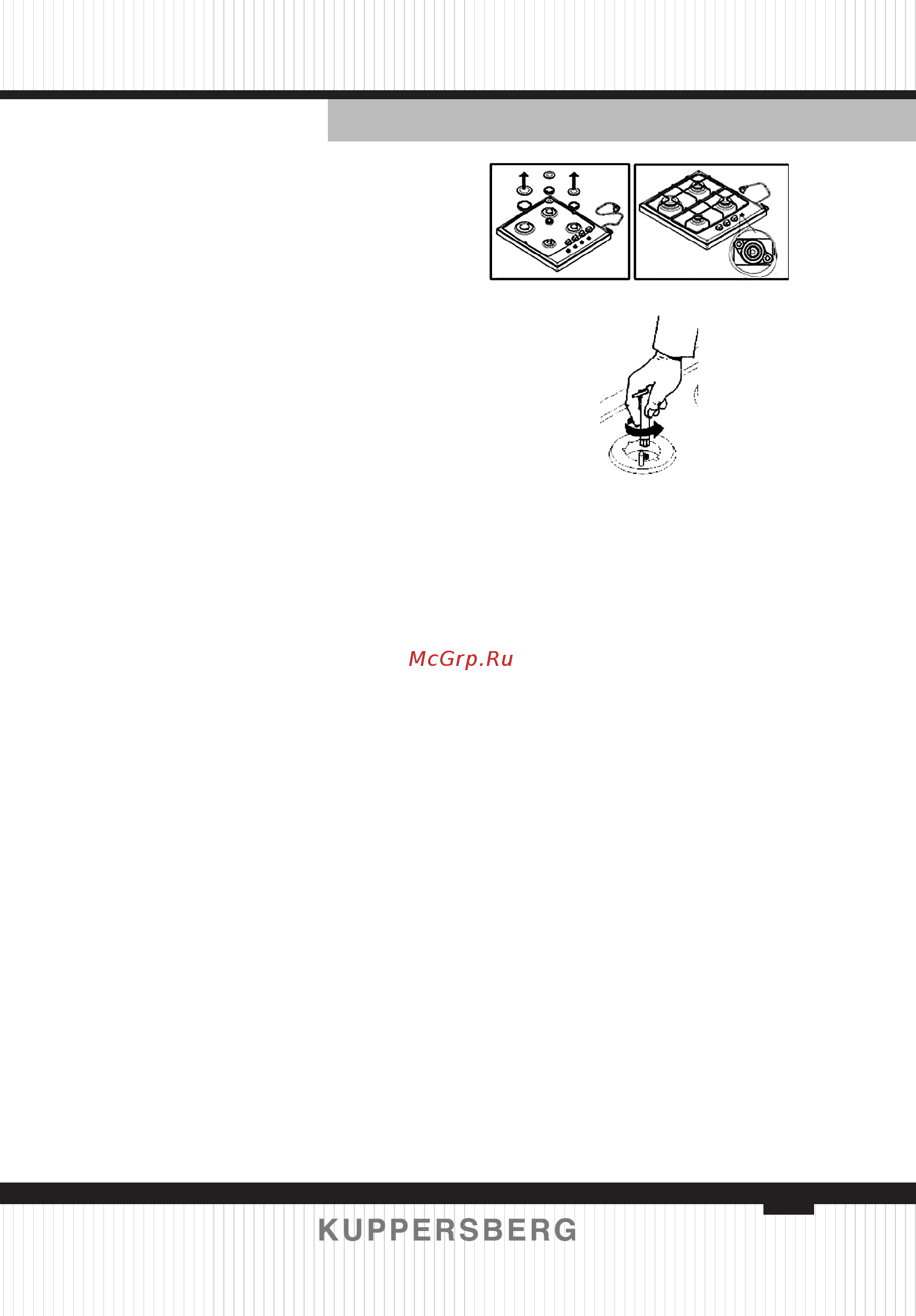

Чтобы перенастроить газовую
варочную панель, снимите крышки
конфорок и рассекатели. Замени-
те инжекторы, выполнив описанную
ниже последовательность действий,
на инжекторы подходящего диаме-
тра согласно данным, приведенным
в руководстве пользователя. При вы-
полнении работ используйте отвертку
с плоским наконечником, для доступа
к регулировочному винту клапана не-
обходимо снять ручки регуляторов ва-
рочной панели и резиновые проклад-
ки. Чтобы установить низкий уровень
пламени, поверните винт регулировки
газа на клапане в положение мини-
мального расхода газа. Эта настройка
выполняется после установки конфор-
ки, поджига ее и поворота ручки регу-
лятора в минимальное положение.
Винт регулировки расхода газа не-
обходимо затянуть при переходе на
сжиженный нефтяной газ или, напро-
тив, ослабить при переходе со сжи-
женного нефтяного газа на природ-
ный газ.
