Smeg P106ES [4/15] Инструкции по эксплуатации и правила
![Smeg P106ES [4/15] Инструкции по эксплуатации и правила](/views2/1277570/page4/bg4.png)
Инструкции по эксплуатации и правила
техники безопасности
124

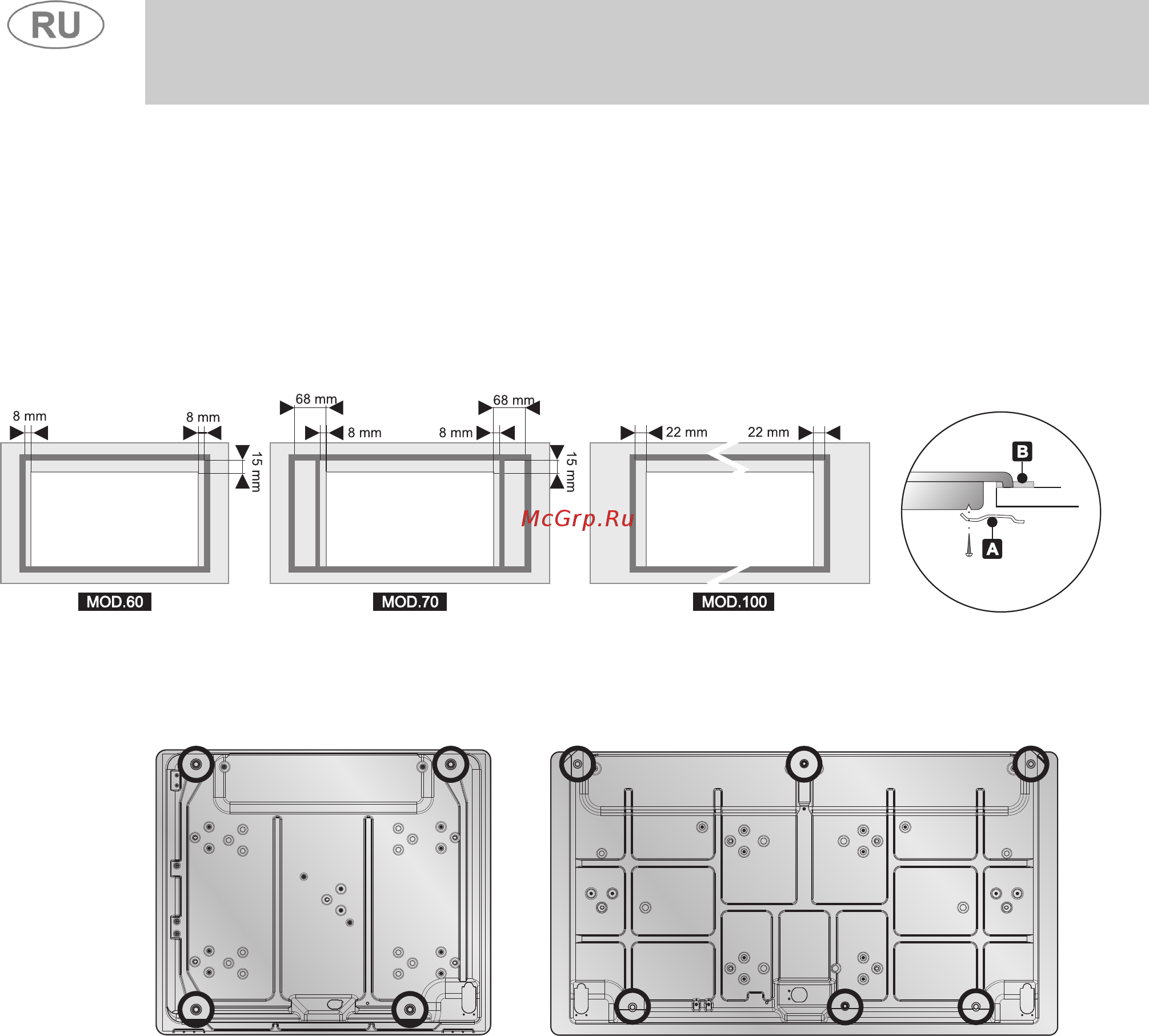

Точно установите изолирующую прокладку из комплекта поставки по внешнему
периметру вырезанного проема в столешнице, как показано на приведенных
выше рисунках, слегка обжав ее по всей поверхности рукой. В зависимости от
модели устанавливаемой панели руководствуйтесь размерами, указанными на
рисунке, помня о том, что для обеих моделей передняя и задняя стороны
должны «сходить» в проем. Закрепите варочную панель к шкафу с помощью
специальных скоб A из комплекта поставки. Аккуратно обрежьте излишек
кромки B прокладки. Показанные на приведенном ниже рисунке размеры
относятся к проему с внутренней стороны прокладки.
На рисунке ниже указаны точные отверстия для корректного прикрепления
скобами варочной панели к столешнице.
