Инструкция для установщика
196

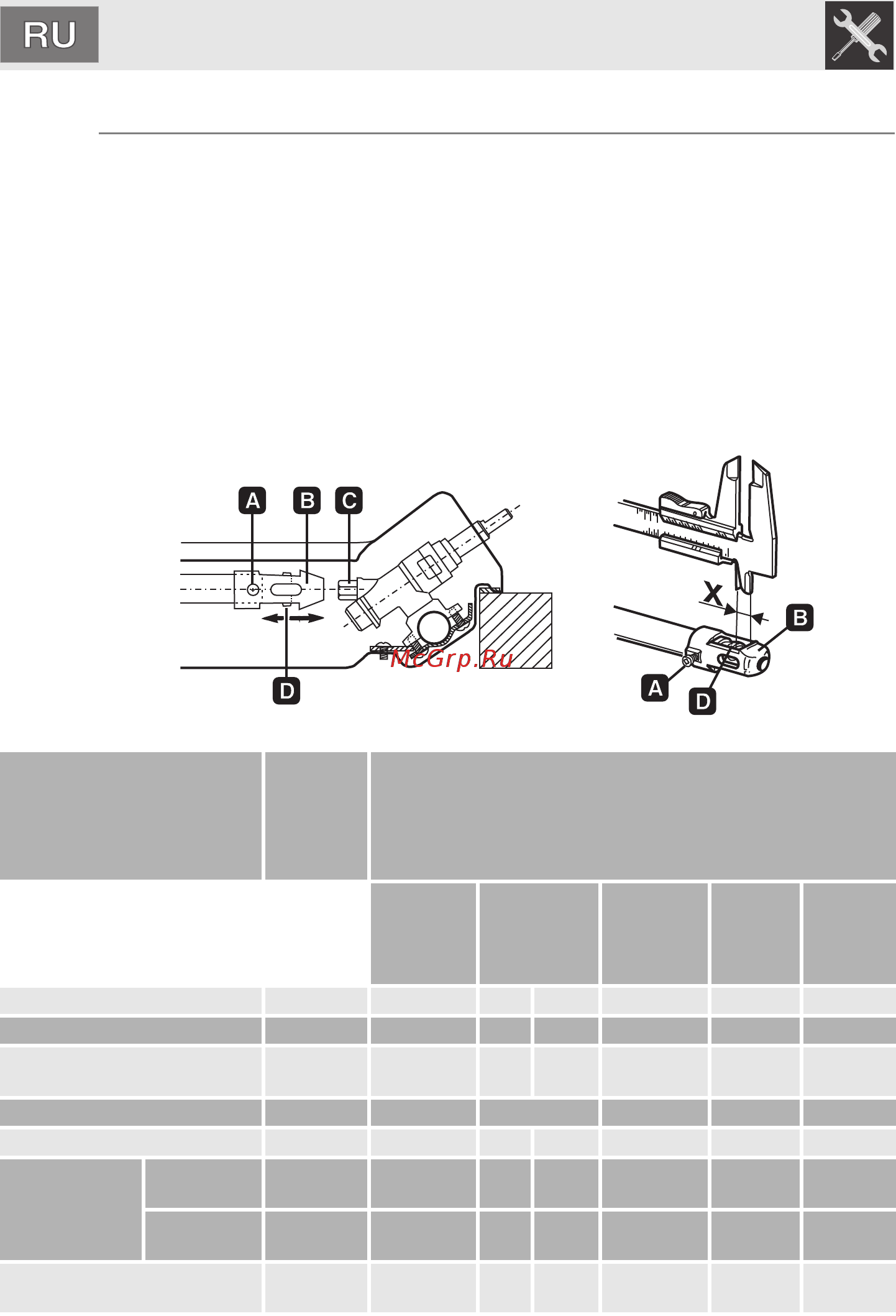

9.2 Регулировка для сжиженного газа
Ослабьте винты A и подтолкните до упора опору B. При помощи ключа
снимите инжектор C и установите подходящий, следуя указаниям,
приведенным в таблицах в соответствии с применяемым типом газа.
Момент затяжки форсунки не должен превышать 3 Нм. Привести опору B
в начальное положение, покрывая полностью инжектор C.
Отрегулируйте приток воздуха, сдвинув трубку Venturi D, до получения
расстояния “X”, указанного в таблице в параграфе "5.5 Регулировка
первичного воздуха”, и закрепите ее винтом A. После выполнения
регулировок восстановите пломбы, используя сургуч или равноценный
материал.
Конфорка
Номинал
ьный
расход
тепла
(кВт)
Сжиженный газ - G30/G31 30/37 мбар
Диаметр
форсунки
1/100 мм
Обводная
труба
мм
1/100
Экономичн
ый
расход
(Вт)
Расход
г/ч, G30
Расход
г/ч, G31
Вспомогательная (1) 1. 0 5 48 30 33 (*) 380 76 75
Полубыстрая (2) 1. 6 5 62 30 33 (*) 380 120 118
Быстрая среднего размера
(3)
2.55 76 37 40 (*) 650 185 182
Быстрая большая (4) 3.1 85 43 750 225 222
Сверхбыстрая (5) 3.3 87 55 65 (*) 1200 240 236
Двойной
рассекатель
Внутренний
(6)
1. 1 5 48 30 33 (*) 380 84 82
Внешний
(6)
3.8 92 55 65 (*) 1200 276 271
С овальной зоной нагрева
(утятница) (7)
2 67 43 45 (*) 750 145 143
(*) Величина диаметра перепускного канала относится к приборам без клапанов.
