Smeg PSF906-4 [12/20] Инструкции для установщика
![Smeg PSF906-4 [12/20] Инструкции для установщика](/views2/1277739/page12/bgc.png)
114
Инструкции для установщика
8.1.2 Крепление к опорной конструкции каркасной модели по
уровню

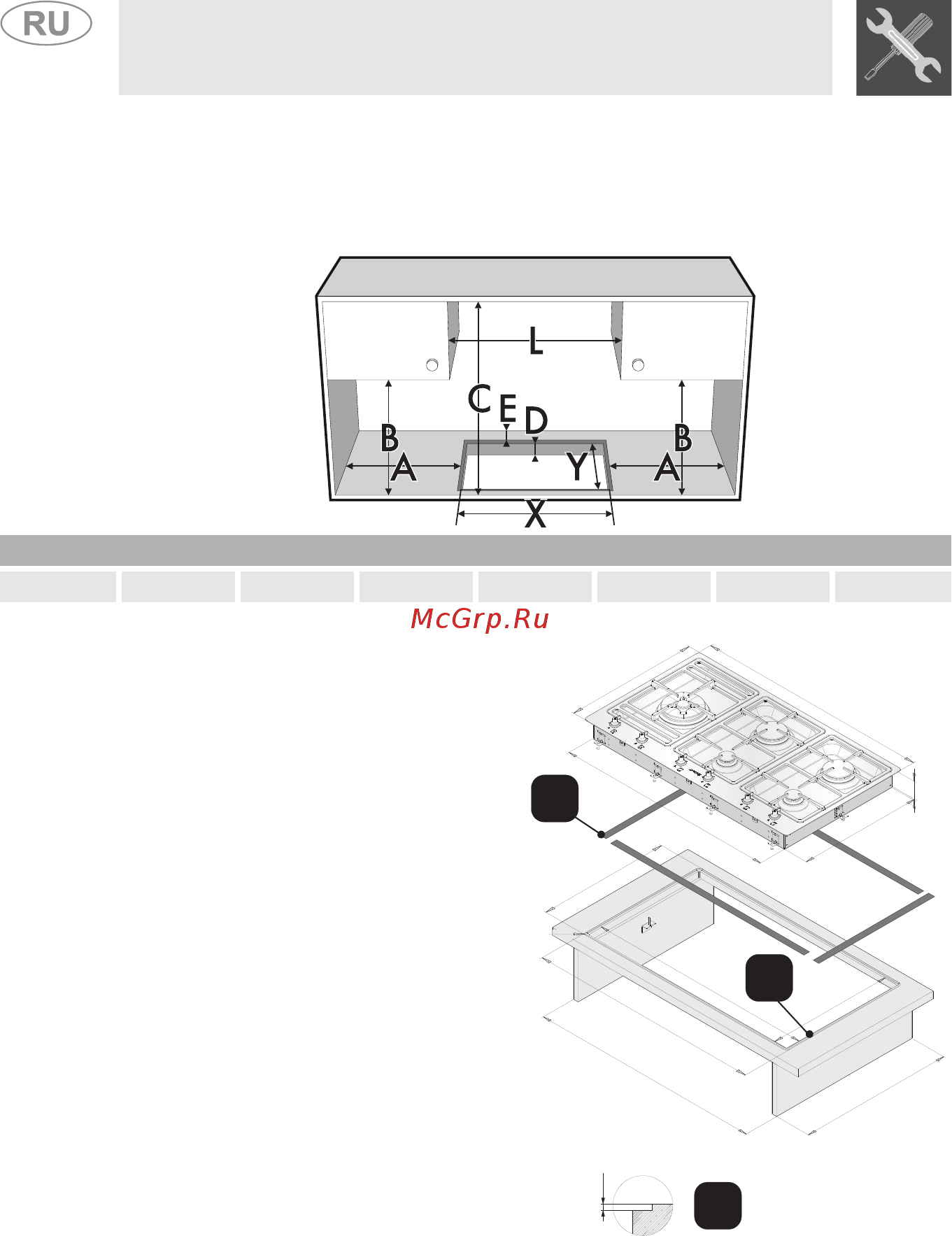

Вырежьте в столешнице мебели проем с указанными на рисунке
размерами.
A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm)
min 110 min 460 min 750 20÷40 min 50 900 878 490
Этот тип прибора, кроме
прочего, нуждается во
фрезеровке на вернем
уровне глубиной 3 мм,
размеры которой указаны на
рисунке 2 (детально
обозначено A). Перед
установкой варочной панели
необходимо уложить на всю
поверхность выемки
клейкую губчатую прокладку
"E", входящую в комплект
поставки (рис. 2).
R 14.5
513
901
900
878
490
600
512
900
480
73
3
A
E
849
A
2)
