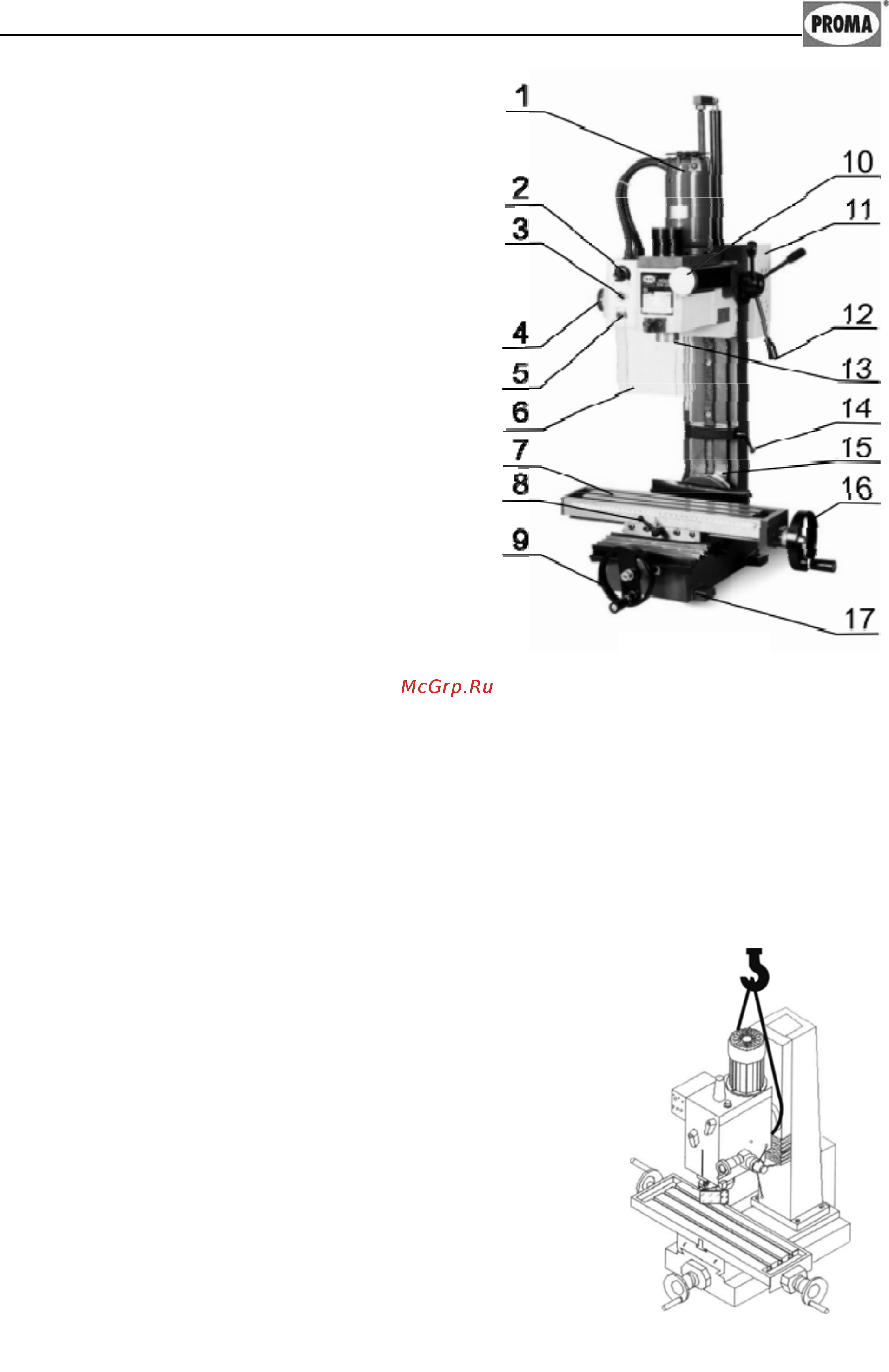

3.4. Узлы и детали оборудования.
1. Электродвигатель главного привода.
2. Потенциометр.
3. Выключатель электродвигателя.
4. Аварийный выключатель.
5. Крышка предохранителя.
6. Защитный экран.
7. Стол.
8. Зажим поперечного перемещения
стола.
9. Маховик продольной подачи стола.
10. Маховичок микроподачи шпинделя.
11. Шкаф электрооборудования.
12. Ручка вертикального перемещения
фрезерной головки.
13. Шпиндель.
14. Зажим ограничителя вертикального
перемещения фрезерной
головки.
15. Стойка станка.
16. Маховик поперечной подачи стола.
17. Основание.
3.5. Количество персонала необходимое для работы на оборудовании.
На данном станке, одновременно может работать только один человек.
Внимание! На станке должны работать только лица старше 18 лет.
3.6. Место расположения персонала во время работы на оборудовании.
Для правильного и свободного управления стан-
ком рабочий должен находиться с лицевой стороны
станка. Только при таком положении рабочего во вре-
мя работы на станке есть возможность свободно
управлять всеми механизмами станка (их описание
приведено в данной инструкции).
4. Монтаж и установка.
4.1. Транспортировка.
Внимание! Во время сборки станка и при его
транспортировке необходимо соблюдать максималь-
ную осторожность.
Рисунок 2.
Рисунок 3.
