Установка инструмента в шпиндель станка.

Для установки инструмента 4 в шпиндель 3

станка снимите колпачок 1 с инструментального

штока. Вставьте фиксатор шпинделя (фиксатор

входит в комплект поставки станка) в специаль-

ное отверстие 2, расположенное справа, в верх-

ней части фрезерной головки. В шпиндель стан-

ка установите инструмент с конусной оправкой

MK III и с внутренней резьбой M 12 вместо

хво-

стовика. Удерживая конусную оправку с инст-

рументом одной рукой, другой закрутите инст-

рументальный шток. Затяните гайку штока клю-

чом. Удалите фиксатор шпинделя из станка.

Вставьте колпачок 1 инструментального штока

на место. (См. рис. 8.).

Продольное и поперечное перемещение стола.

Продольное и поперечное перемещение стола осуществляется вручную, с

помощью маховичков соответствующего перемещения, при отпущенных сто-

порных винтах.

Установка наклона фрезерной головки.

Установка наклона фрезерной головки нужна для об-

работки заготовки под углом.

Для наклона фрезерной головки необ-

ходимо наклонить стойку станка. Для

это-

го открутите гайку крепления стойки к ос-

нованию, расположенную сзади станка у

основания. Вручную, осторожно, наклони-

те стойку станка, контролируя угол накло-

на по шкале, расположенной у основания

станка. Закрутите гайку крепления стойки

к основанию.

Внимание! При откручивании гайки крепления стойки примите меры по

предотвращению падения стойки и станка.

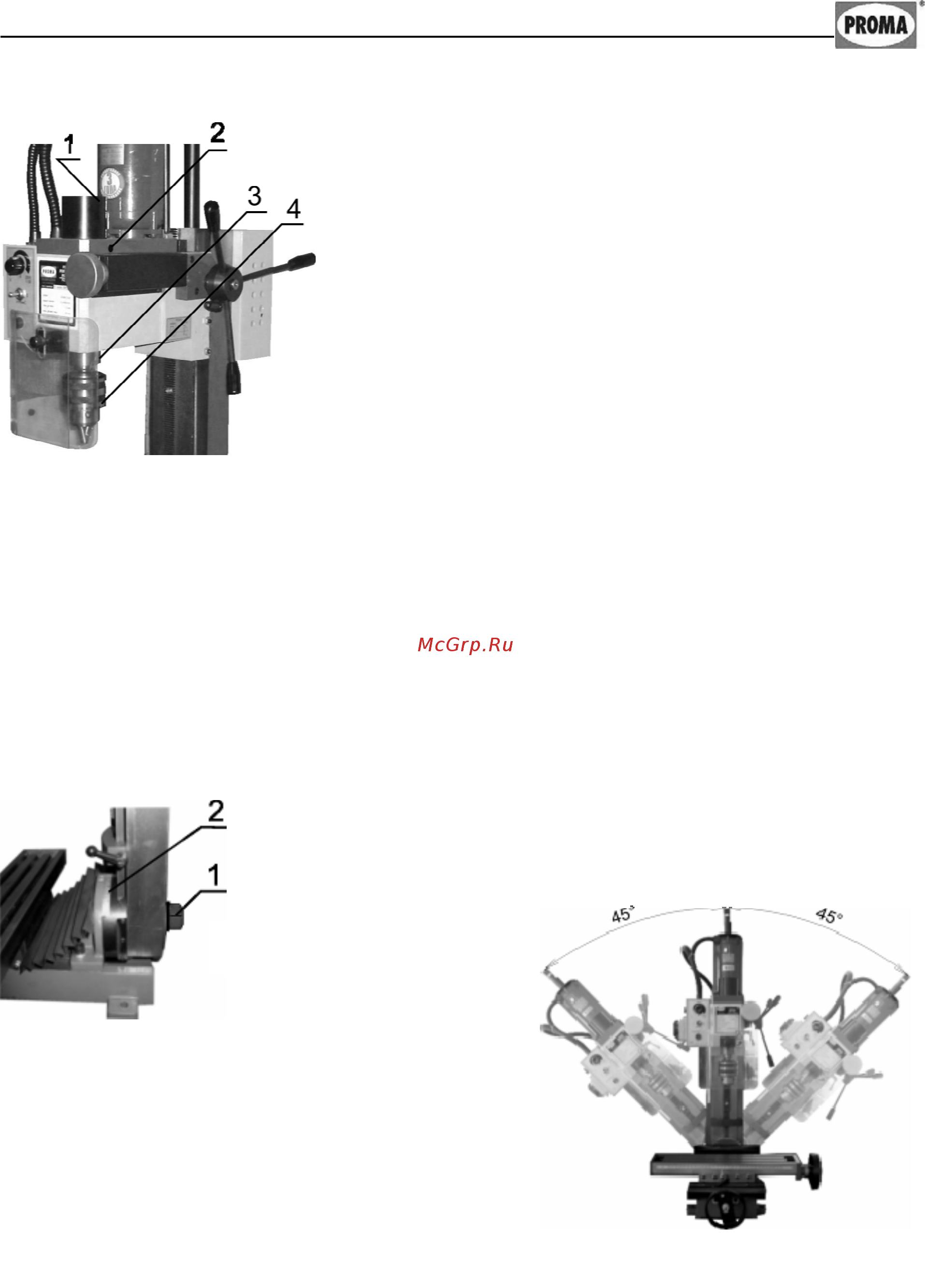

Рисунок 8.

Рисунок 9.

Рисунок 10.
