(рис.11). Натяжение клиновидного ремня

должно быть таким, чтобы после нажатия на

ремень между шкивами с усилием 2кг на кли-

новой ремень он прогибался на 1 см.

Наладка глубины сверления.

Вершину сверла установите как

можно ближе к обрабатываемой де-

тали. Ослабьте зажимной винт 1 и ус-

тановите шкалу 3 , на требуемую глу-

бину сверления. После этого затяни-

те зажимной винт 1. (рис.12).

1. Зажимной винт.

2. Риска.

3. Шкала.

4. Обрабатываемая заготовка.

5. Подкладка.

6.2. Работа на оборудовании.

Кожух ремённой передачи

2. Аварийный выключатель

3. Защитный экран

4. Стол

5. Зажим поворота стола

6. Рычаг натяжения ремней

7. Двигатель

8. Вал перемещения пиноли шпинделя

9. Ручка перемещения пиноли шпин-

деля

10. Кронштейн стола

11. Ручка вертикального перемещения

стола

12. Рейка вертикального перемещения

стола

13. Основание

14. Поворотная цапфа

15.

Зажим вертикального перемещения

стола

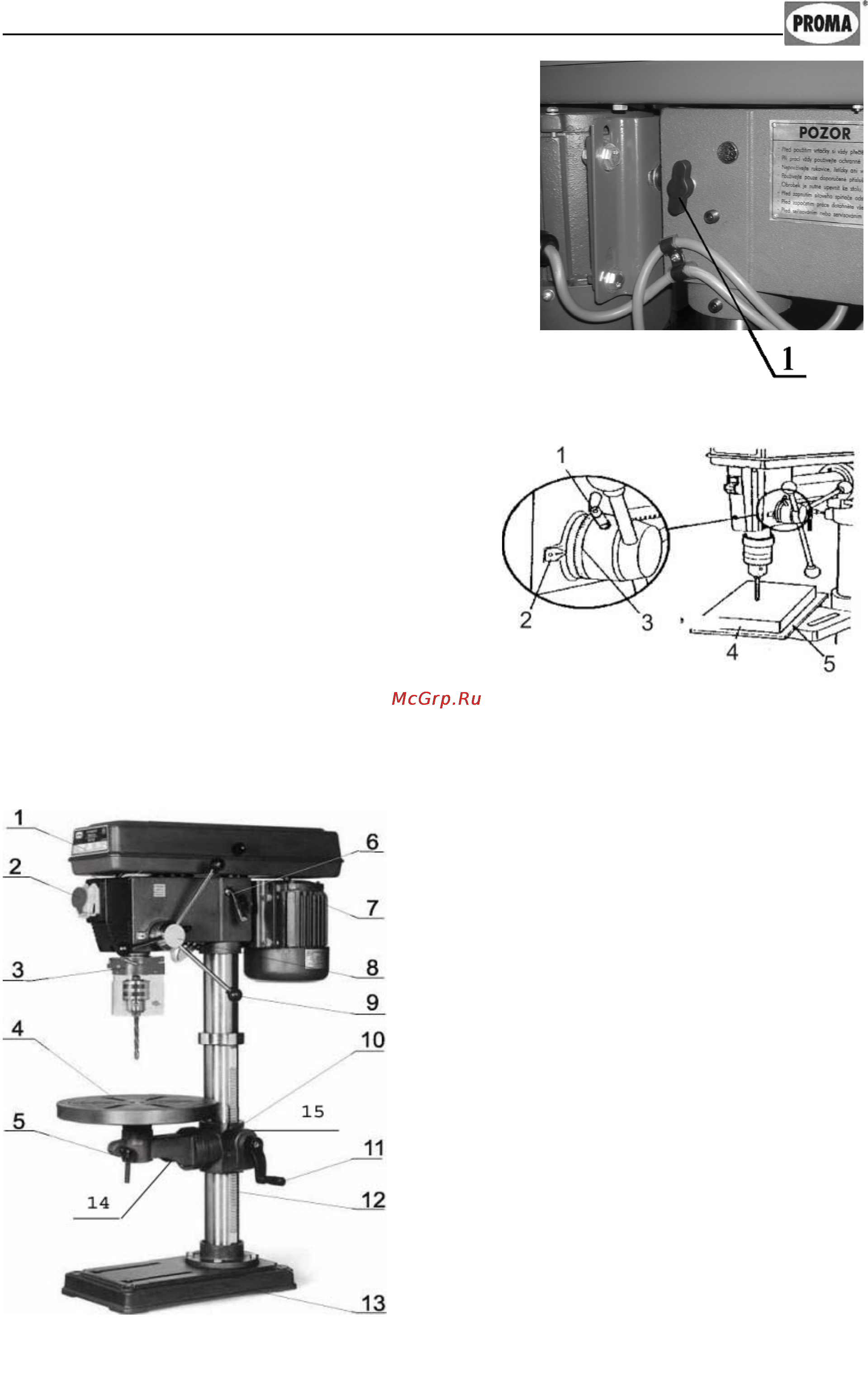

Рисунок 11.

Рисунок 12.

Рисунок 13.
