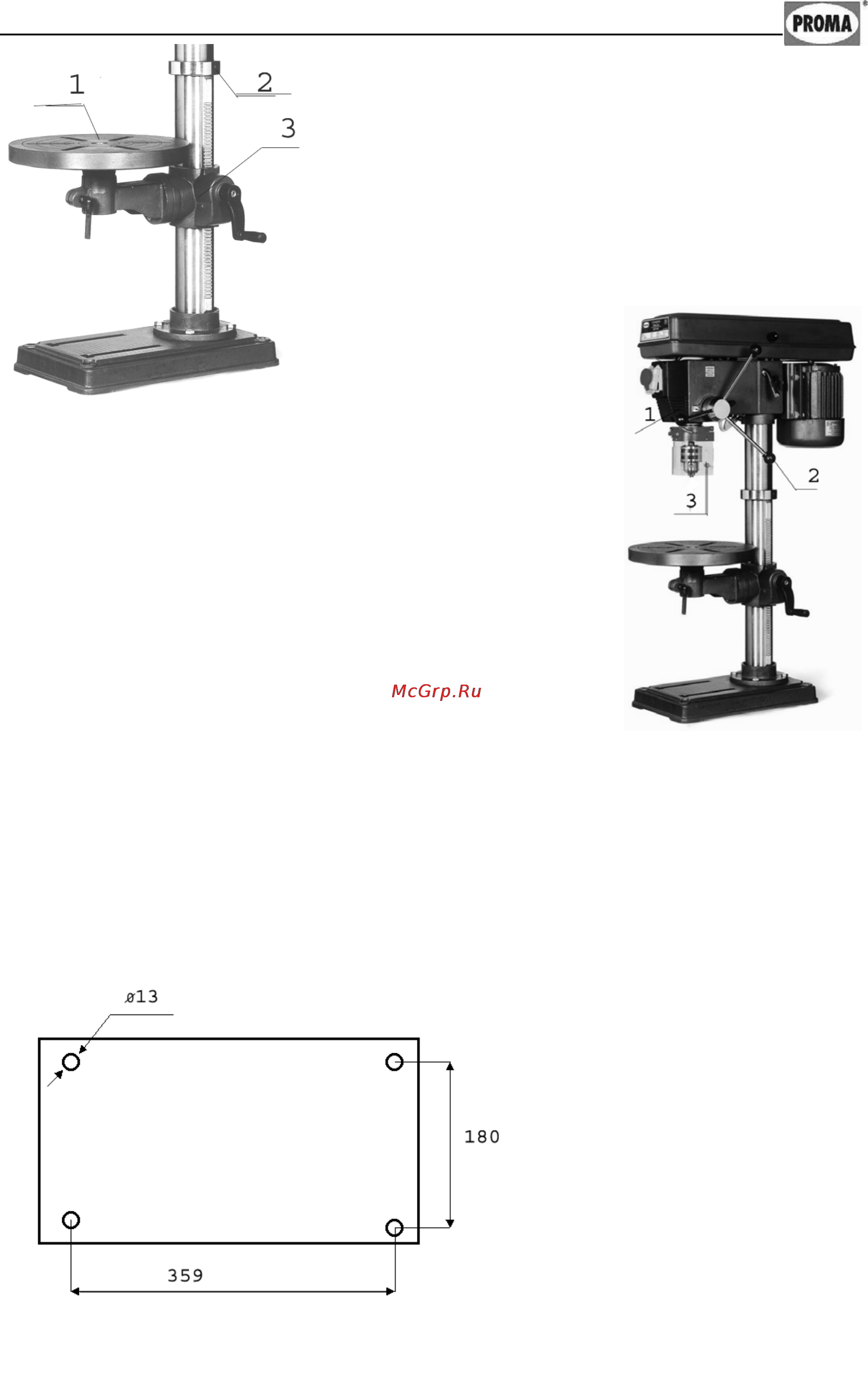

Для установки стола снимите со стойки

кольцо 2 фиксирующее рейку. Снимите рейку

и вставьте в кронштейн стола 3 . Установите

кронштейн стола с рейкой на стойку. Устано-

вите и закрепите кольцо 2. Установите стол.

Закрутите зажимные болты стола и крон-

штейна. Установите и закрепите ручку верти-

кального перемещения стола. (рис.5).

Для окончательной сборки станка установите

шпиндельную головку 1 на стойку. Прикрутите ручки

перемещения шпинделя 2 . Установите и закрепите за-

щитный экран 3. (рис.6).

4.4 Установка станка.

Обеспечьте безопасную установку станка и его крепление (на прочную по-

верхность, которая соответствует нагрузке, создаваемой станком).

Установочные размеры основания станка (рис. 7):

Внимание! Несоблюде-

ние условий установки мо-

жет привести к непредви-

денному смещению станка

или частей его конструкции,

и в дальнейшем к его повре-

ждению.

Внимание! При обору-

довании рабочего места, сле-

дите за тем, чтобы у обслу-

живающего персонала было

достаточно места для работы

и управления.

Рисунок 5.

Рисунок 6.

Рисунок 7.
