PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Уровень шума (А) на рабочем месте (L

=74.3 Дб (А) – Значение измерено с нагрузкой.

=67.4 Дб (А) – Значение измерено без нагрузки.

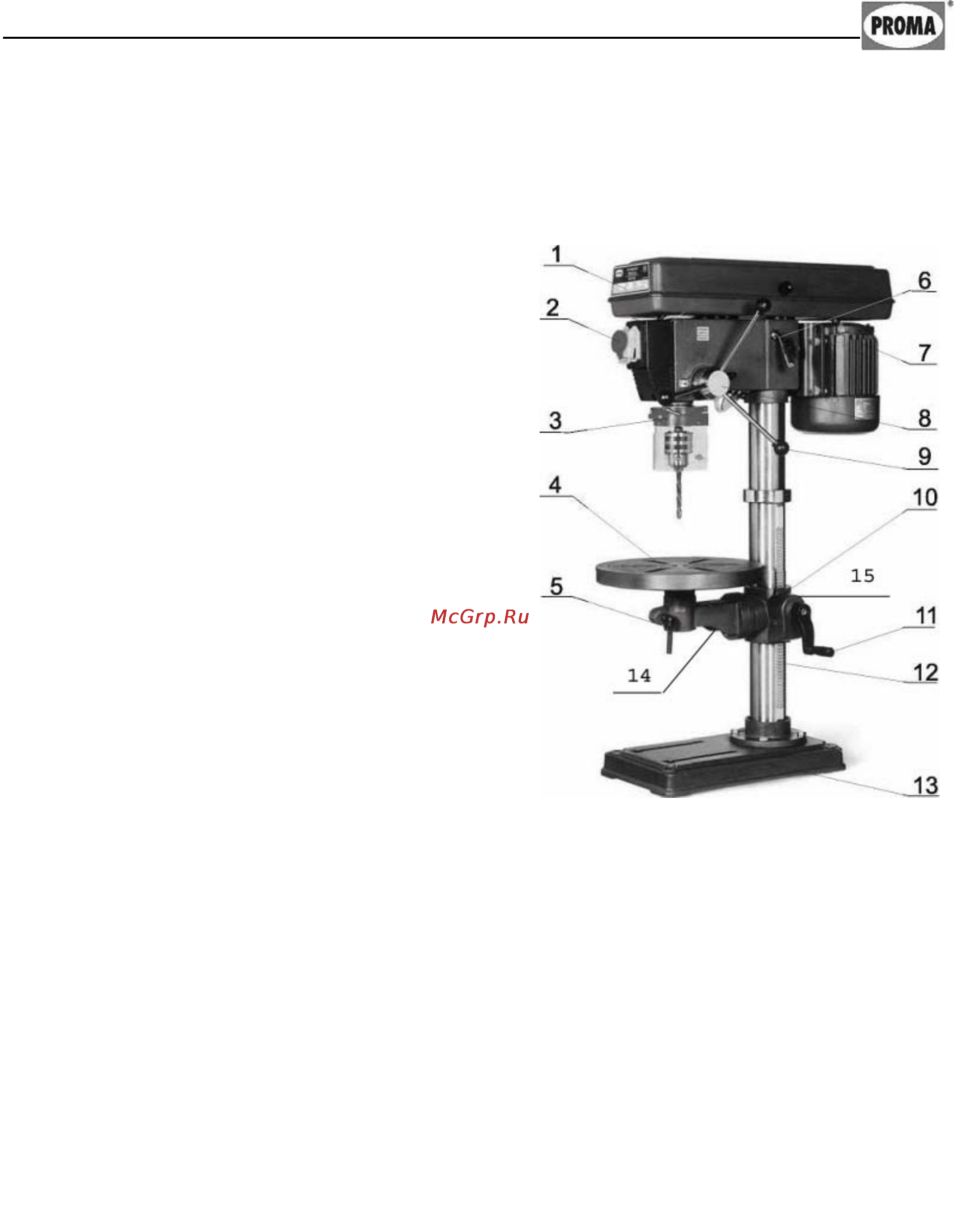

3.3 Основные узлы и детали оборудования. (см рис.3)

1. Кожух ремённой передачи.

2. Аварийный выключатель.

3. Защитный экран.

4. Стол.

5. Зажим поворота стола.

6. Рычаг натяжения ремней.

7. Двигатель.

8. Вал перемещения пиноли шпинделя.

9. Ручка перемещения шпинделя.

10. Кронштейн стола.

11.

Ручка вертикального перемещения

стола.

12. Рейка вертикального перемещения

стола.

13. Основание.

14. Поворотная цапфа.

15. Зажим вертикального перемещения

стола.

Рисунок 3.

3.4 Краткое описание конструкции оборудования.

Станок В – 1316 В/400 предназначен для сверления, зенкерования и раз-

вёртывания отверстий в разных материалах.

Шпиндельный узел выполнен жё-

стким и виброустойчивым. Опорами шпинделя служат шарикоподшипники.

Шпиндель оснащён конусом Мк II в который можно вставить патрон на оп-

равке или инструмент с конусом Морзе.

Рабочий стол можно вращать вокруг своей оси, поворачивать на 360° в

горизонтальной плоскости вокруг стойки и при помощи поворотной цапфы на-

клонять под углом до ± 45° по отношению к основной плоскости стола, что по-

зволяет проводить сверление отверстий под разными углами.

3.5 Количество рабочих необходимых для работы на оборудовании.

На данном станке, одновременно может работать только один человек.

Внимание! На станке должны работать только лица старше 18 лет.
