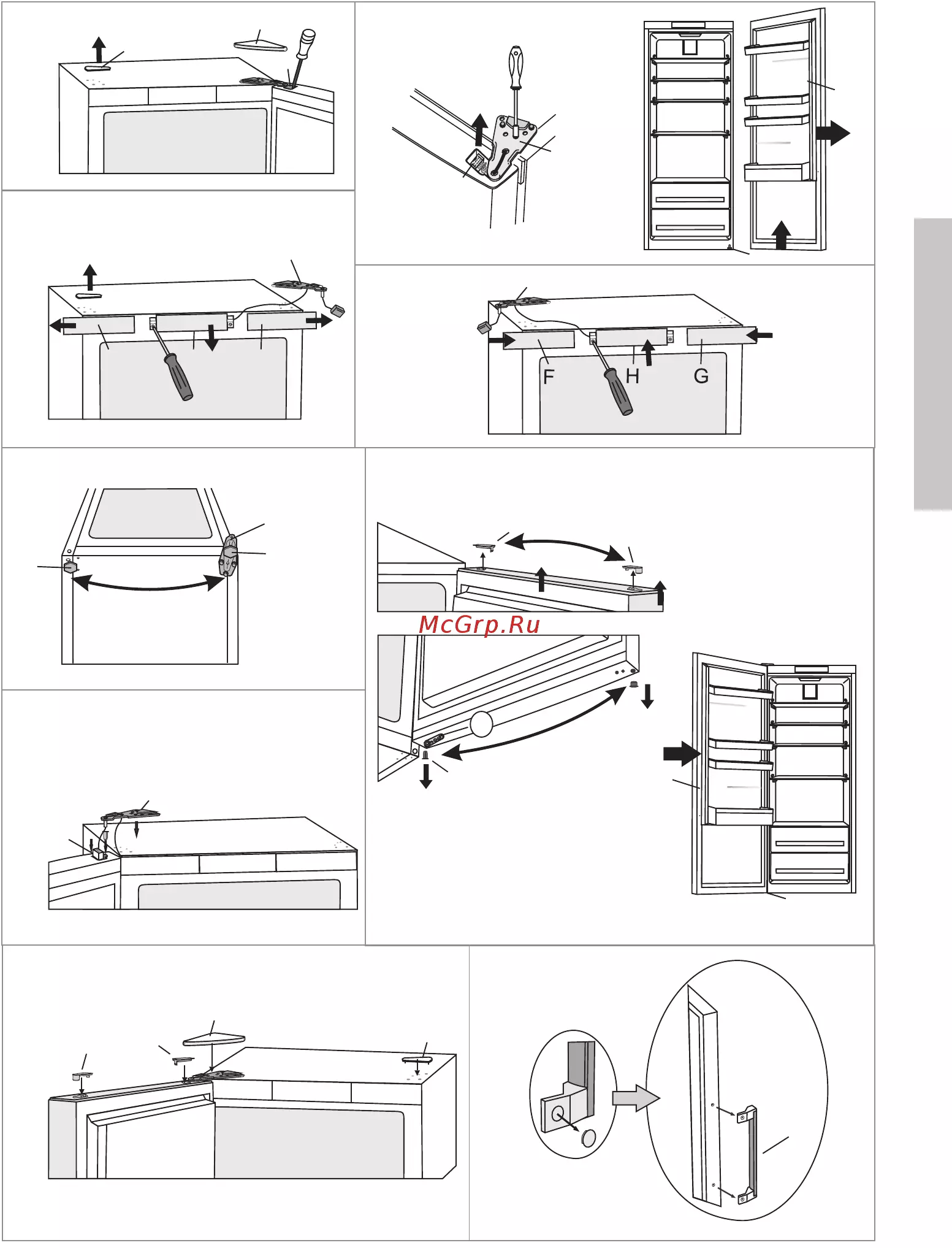

ВАРИАНТ II: ПАНЕЛЬ УПРАВЛЕНИЯ НА ДВЕРЦЕ ПРИБОРА

Вам потребуются: ключ гаечный №8, крестовая отвертка, ключ torx 25, шлицевая отвертка.

Перенавешивание дверцы должны производить не менее двух человек!

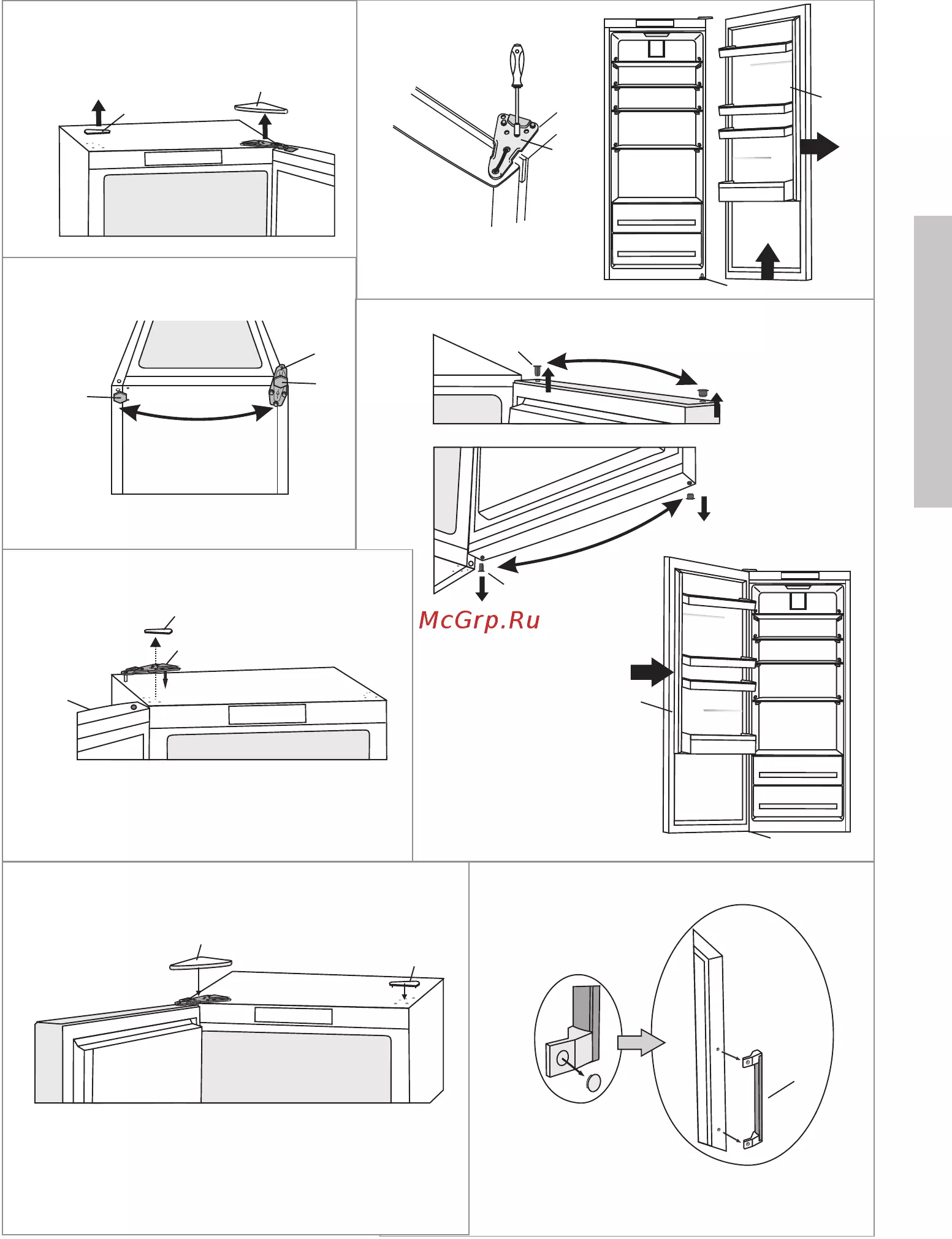

1. Снимите крышку верхнего шарнира А, заглушку разъема В1 и заглушку M.

2. Отсоедините разъем С, открутите верхний шарнир D и снимите дверцу Е с нижнего шарнира I.

3. Снимите боковые бленды F и G, затем открутите и снимите центральную бленду Н.

4. Верхний шарнир D вместе с разъемом и кабелем переставьте на другую сторону. Установите на

место все три бленды F, G и H, при этом проложите кабель в желобки на блендах, как он был до

демонтажа.

5. Наклоните прибор назад (следите, чтобы прибор не облокачивался на конденсатор, иначе можно

повредить охлаждающий контур), открутите нижний шарнир I и ножку J и прикрутите их с другой

стороны. При этом не забудьте подложить прокладку, как она была установлена до снятия дверцы.

6. Заглушку В2, втулку K и ограничитель L переставьте на противоположную сторону. Установите

дверцу E на нижний шарнир I.

7. Прикрутите верхний шарнир D на противоположную сторону и подсоедините разъем C.

8. Установите крышку верхнего шарнира А, заглушку разъема В1 и заглушку M.

9. Перестановка ручки N: Снимите заглушки, открутите винты и снимите ручку. С противоположной

стороны снимите заглушки и прикрутите ручку. Поставьте заглушки на ручку. В образовавшиеся

отверстия с противоположной стороны поставьте заглушки, которые прилагаются в комплекте.

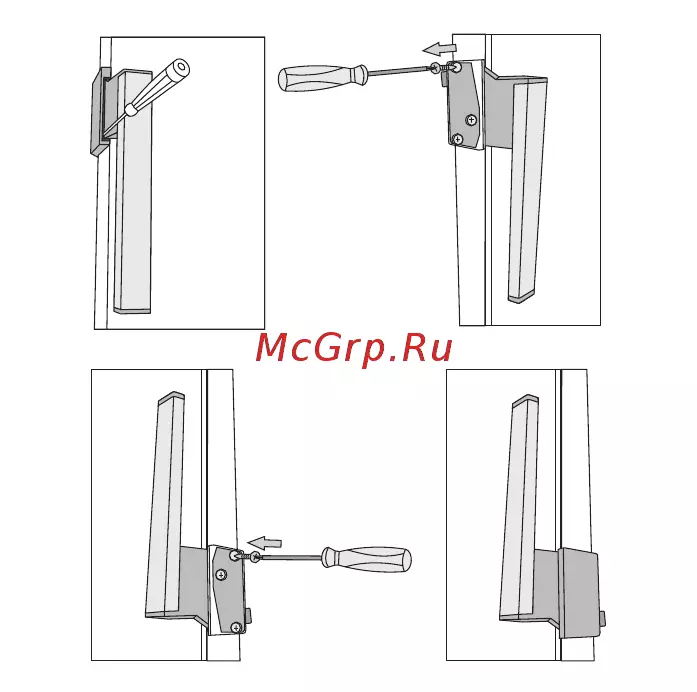

Перестановка ручки-толкателя:

– Небольшой отверткой подденьте крышку ручки,

как показано на рисунке 1.

– Снимите заглушки на противоположной стороне

дверцы.

– Открутите три винта, крепящие ручку. Следите,

чтобы ручка осталась в сборе.

– Переверните ручку на 180°, как показано на

рисунке 3, и прикрутите ее с противоположной

стороны дверцы.

– Закрепите на ручке крышку и вставьте

заглушки.
