инструкция по эксплуатации станка JET мод. AP-0, -1, -2, -3, -5
4

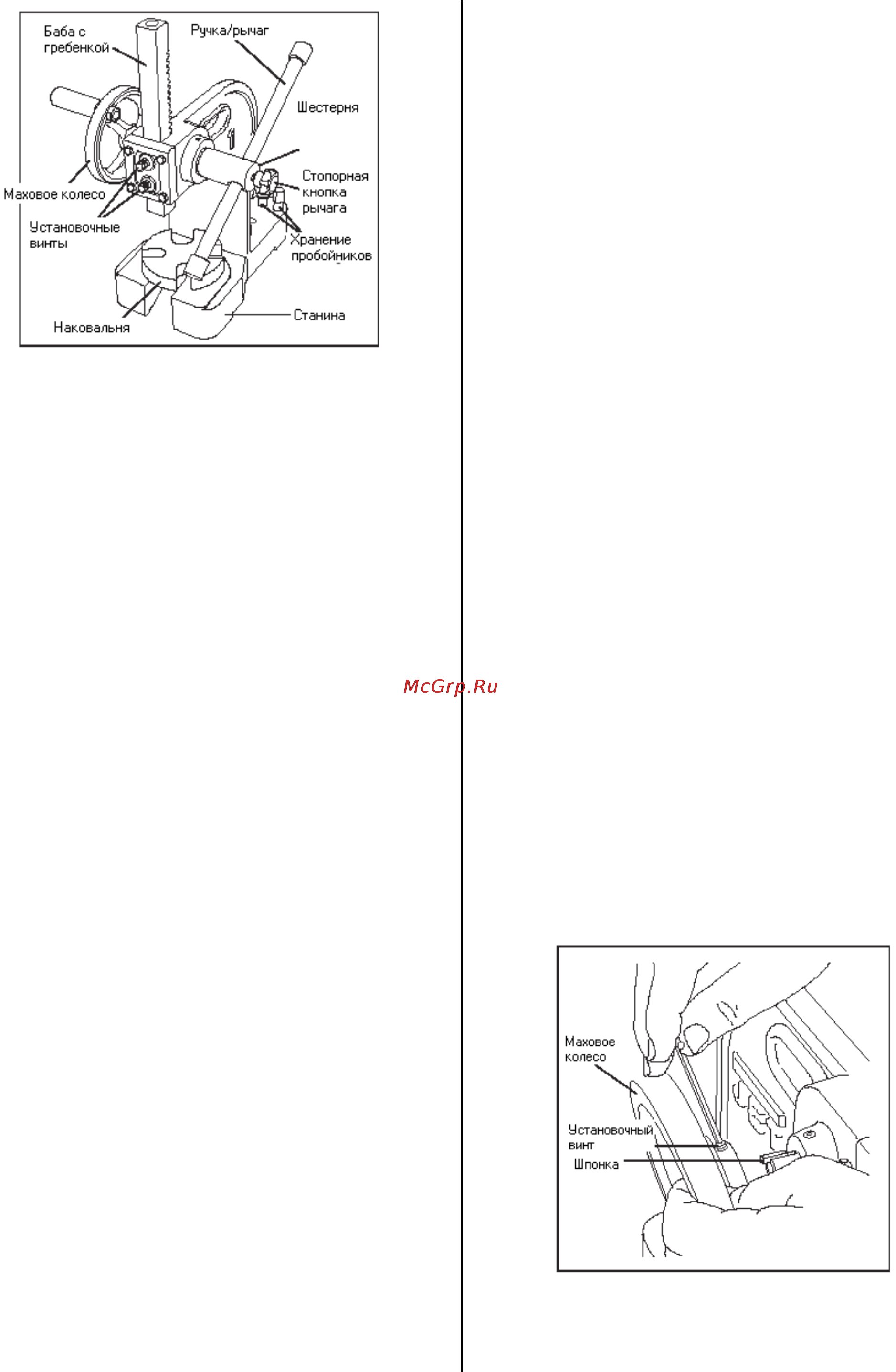

Рис.1. Основные узлы
Установка и эксплуатация
ПРИМЕЧАНИЕ: Номера позиций, указанные в
процедурах, которые следуют ниже,
соответствуют номерам позиций в развернутом
виде в разделе Заменяемые детали.
ПРЕДУПРЕЖДЕНИЕ: НЕ ИСПОЛЬЗУТЕ
ДОРНОВЫЙ ПРЕСС ПРЕДВАРИТЕЛЬНО НЕ
ЗАФИКСИРОВАВ ЕГО НА ВЕРСТАКЕ, И НЕ
ПРИКРЕПИВ ВЕРСТАК К ПОЛУ.
А. Установите дорновый пресс на верстаке или
на стойке и прикрепите его болтами, используя
отверстия в основании (1). Также прикрепите
верстак или стойку к полу.
Снятие рукоятки
ПРЕДУПРЕЖДЕНИЕ: НЕ ИСПОЛЬЗУЙТЕ
МАХОВОЕ КОЛЕСО, ПРЕДВАРИТЕЛЬНО НЕ
СНЯВ РУКОЯТКУ С ШЕСТЕРНИ. ЕСЛИ ВЫ НЕ
СНИМИТЕ РУКОЯТКУ, ТО ЭТО МОЖЕТ
ПРИВЕСТИ К ТРАВМИРОВАНИЮ ОПЕРАТОРА
ИЛИ ДРУГОГО ПЕРСОНАЛА.
Рукоятка должна быть снята дорнового пресса,
когда используется маховое колесо. Снять
рукоятку можно следующим образом:
А. Ослабьте стопорную ручку (1).
Б. Удалите винт (16), колпачок (2) и рукоятку
(3).
С. Снимите рукоятку (3) с шестерни (9).
Смена положения бабы
Баба имеет плоскую поверхность с одного
конца и отверстие с другого конца. Отверстие
используется для вставки пробойников,
поставляемых вместе с дорновым прессом.
Сменить бабу можно следующим образом:
А. Снимите рукоятку (3). (Обращайтесь к
разделу Снятие рукоятки).
Б. Ослабьте установочные винты (19) в ступице
махового колеса (4). Снимите маховое колесо
(4) с шестерни (9), затем снимите шпонку (17) с
шестерни (9) (см. Рисунок 2).
В. Вытяните бабу (5) так, чтобы образовался
зазор для снятия шестерни (9) с дорнового
пресса.
Г. Поверните бабу (5) торец-к-торцу.
Д. Расположите бабу (5) так, чтобы гребенка
смотрела от оператора (см. Рисунок 3).
Е. Вставьте бабу (5) в квадратное отверстие
сверху дорнового пресса. Продолжая держать
бабу (5), вставьте шестерню (9) через гребенку
на бабе (5) на противоположной стороне.
Ж. Вставьте шпонку (17) в шпоночный паз на
шестерне (9). Наденьте маховое колесо (4) на
шестерню (9) и надежно затяните
установочными винтами (19).
З. Установите рукоятку (3). Зафиксируйте ручку
(1). (Обращайтесь к разделу Снятие рукоятки).
Обслуживание
А. Периодически смазывайте дорновый пресс
легким машинным маслом.
Б. Вытирайте или очищайте при помощи
вакуума накопленное загрязнение и пыль после
использования дорнового пресса.
В. Периодически проверяться бабку на предмет
свободного хода вперед-назад и из стороны в
сторону. Если свободный ход слишком
большой, ослабьте шестигранный шайки (22) и
отрегулируйте (затяните) винты (15) так, чтобы
избавиться от чрезмерного свободного люфта.
Затяните их равным образом, чтобы
обеспечить ровный контакт с бабкой (5).
Г. Когда свободный ход устранен, держа винты
(15) на месте, затяните шестигранные гайки
(22). Проверьте, чтобы величина свободного
хода была при
Рис.2. Снятие махового колеса
