установке (не входит в поставку).

Инструкции по соединениям поставляются с

периферийным вытяжным узлом.

Установка

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на хуконной плите должно быть не

менее 50cm – для электрических плит, и не менее 65cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

бόльшее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,

указанному на табличке технических данных, которая

размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите ее к штепсельному разъему,

отвечающему действующим правилам, который должен

быть расположен в легко доступном месте . Если же

вытяжка не снабжена вилкой (для прямого подключения к

сети), или штепсельный разъем не расположен в

доступном месте, то используйте надлежащий

двухполюсный выключатель, обеспечивающий полное

размыкание сети при возникновении условий

перенапряжения 3-ей категории, в соответствии с

инструкциями по установке.

ВНИМАНИЕ: преж де чем подключить к сети питания

электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в том, что кабель

питания правильно смонтирован.

Установка

Вытяжка снабжена дюбелями для крепления ее в

большинстве стен/потолков. Однако, необходимо

обратиться к квалифицированному технику и убедиться в

том, что материалы пригодны для данного типа стены/

потолка. Стена/потолок должны обладать достаточной

прочностью с учетом массы прибора.

Предварительные сведения по установке вытяжки:

Отсоедините вытяжку от сети, действуя на фазы

электрического соединения на общем электрощите.

Снимите фильтр/ы задержки жира и держатель угольного

фильтра.

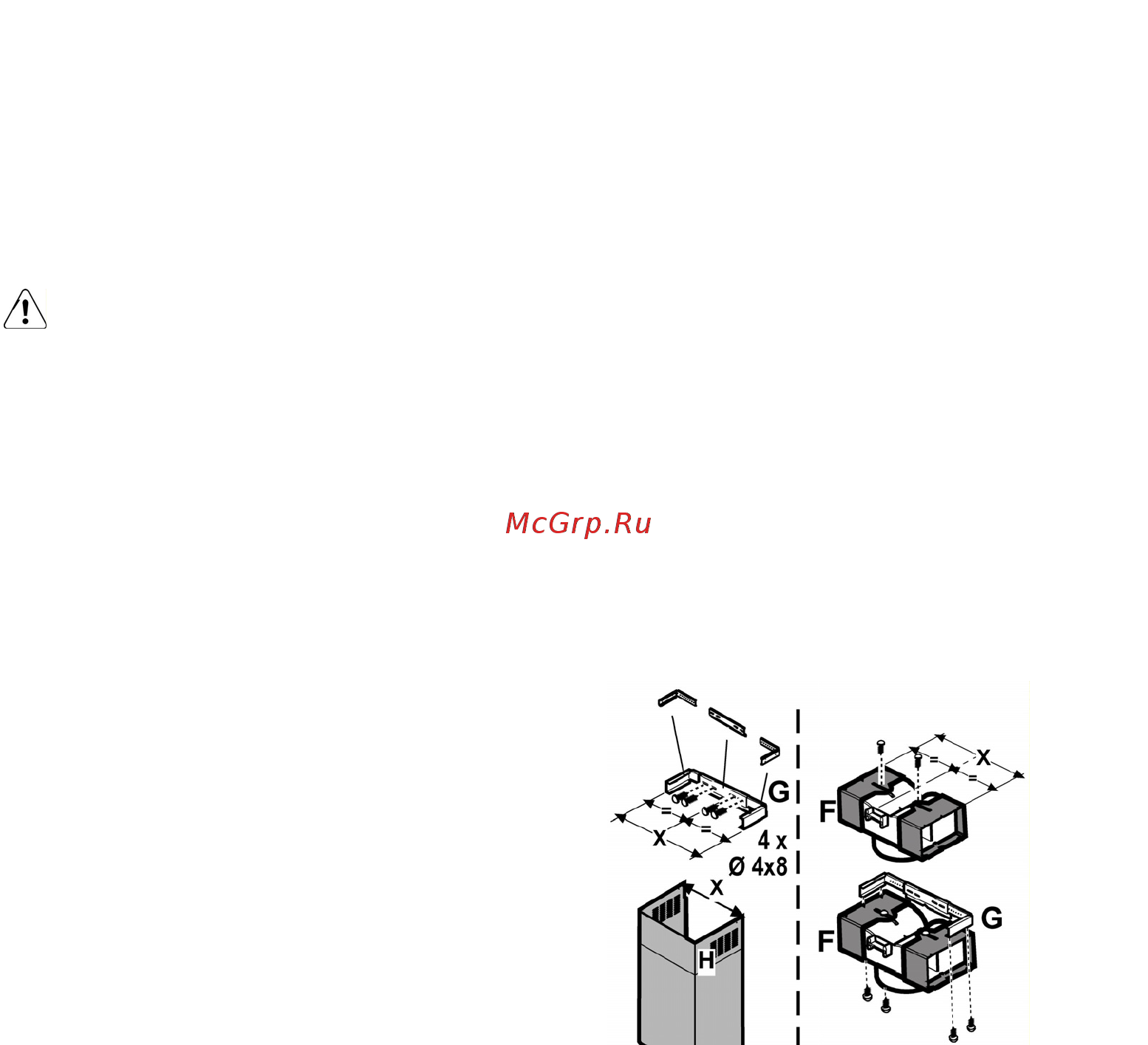

Подсборка опорного кронштейна для крепления

каминов (из 3-х секций)

Соедините 3 части опорного кронштейна 4-мя шурупами,

ширина кронштейна должна быть равной внутренней

ширине телескопического камина.

Подсборка дефлектора (только когда поставляется с

дефлектором, состоящим из 3 частей – дефлектор

используется лишь в исполнении с рециркуляцией

воздуха)

Соедините 3 части дефлектора 2-мя шурупами, ширина

дефлектора должна быть равной ширине опорного

кронштейна под камин.

Только для моделей, показанных на Рис. 1D/8D - 1Е/8Е

– 1Q/8Q

Выньте и СОХРАНИТЕ шурупы временного (для

транспортировки) крепления вытяжки или узел каминов (в

соответствии с вашей моделью) с вытяжным блоком. Для

удобства установки, разберите две части и проверьте,

каким образом они скреплены между собой, чтобы

надлежаще подобрать их снова в

нужное время.

Прежде чем закрепить корпус вытяжки к вытяжному блоку

убедитесь в том, что метаддическая планка (экран пара),

несущая лампы и фидьтр/ы задержки жира надлежаще

размещена по отношению к лицевой части. При

необходимости, отрегулируйте положение планки,

подогнав ее к передней части до конца хода.

Внимание!

Камин подготовлен для установки

в исполнении с

рециркуляцией воздуха.

В некоторых моделях, если Вы захотите использовать
