Shindo MAYA sensor 50 1M B/BG [11/16] Обслуживание и уход за вытяжкой

ЗАМЕНА ЛАМП ПОДСВЕТКИ

Прежде чем менять лампы подсветки необходимо отключить вытяжку от электропитания

и снять алюминиевый жироулавливающий фильтр. Последовательность дальнейших действий

указана на рис. В.

ОБСЛУЖИВАНИЕ И УХОД ЗА ВЫТЯЖКОЙ

1. Находим провод от перегоревшей лампы подсветки и вытягиваем его из зажимов в месте

укладки.

2. Отсоединяем клемму провода лампы от проводки вытяжки.

3. Нажав на 2 лепестка плафона лампы подсветки выдвигаем плафон из места установки.

4. Вставляем новый плафон с хорошей лампой подсветки.

5. Подключаем провода лампы подсветки к проводке вытяжки и укладываем провода под

зажимы так чтобы провода нигде не мешали.

Внимание!

Лампы подсветки возможно заменить только на аналогичные. Лампы с другими характери-

стиками могут привести к серьезной поломке техники.

После замены ламп подсветки подключите вытяжку к сети электропитания и установите

жироулавливающий фильтр.

Замена ламп и угольных фильтров не входит в гарантийное обслуживание.

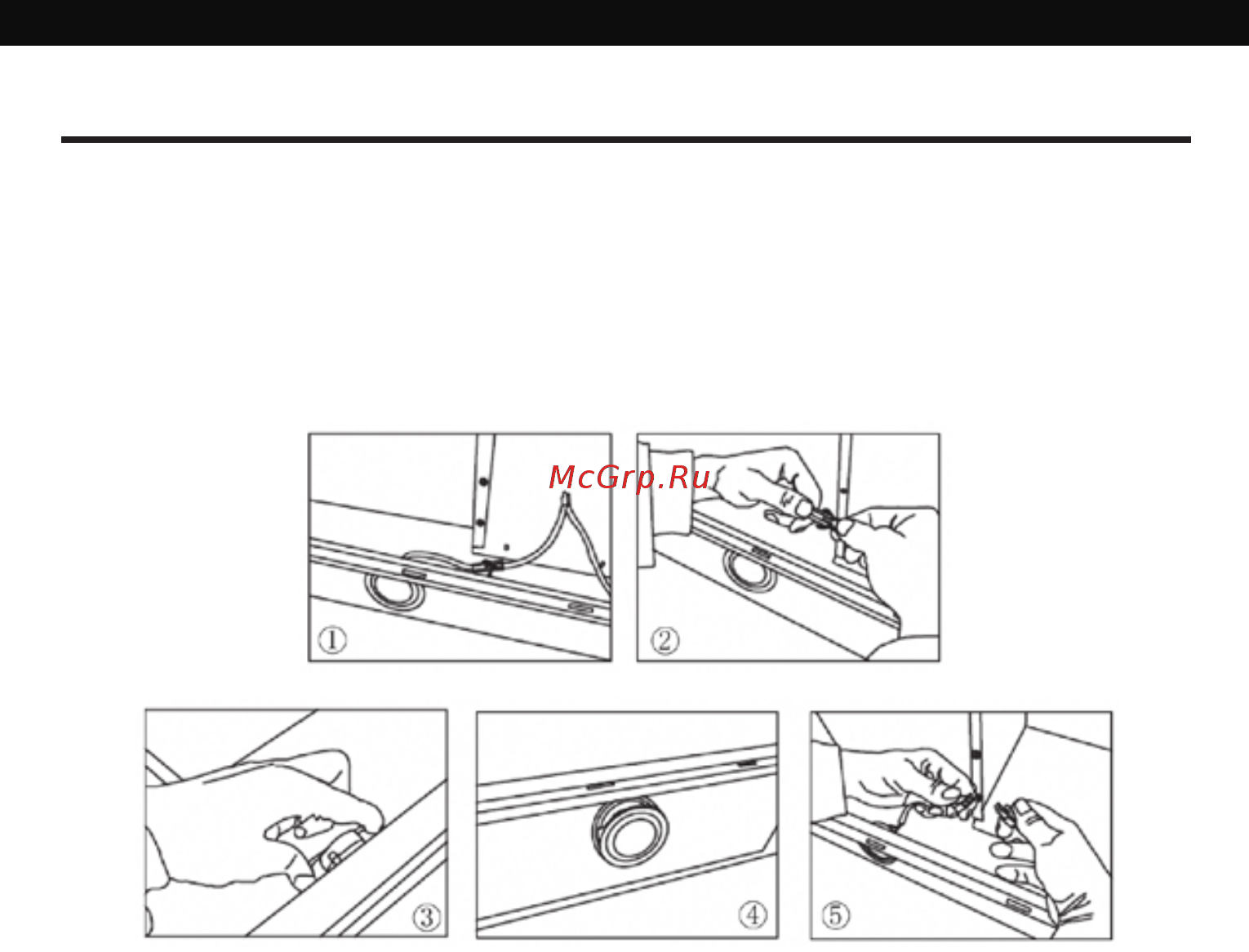

Рис. В
