Liebherr CTNef 5215-20 [10/22] Монтаж верхней двери

Верхняя дверь

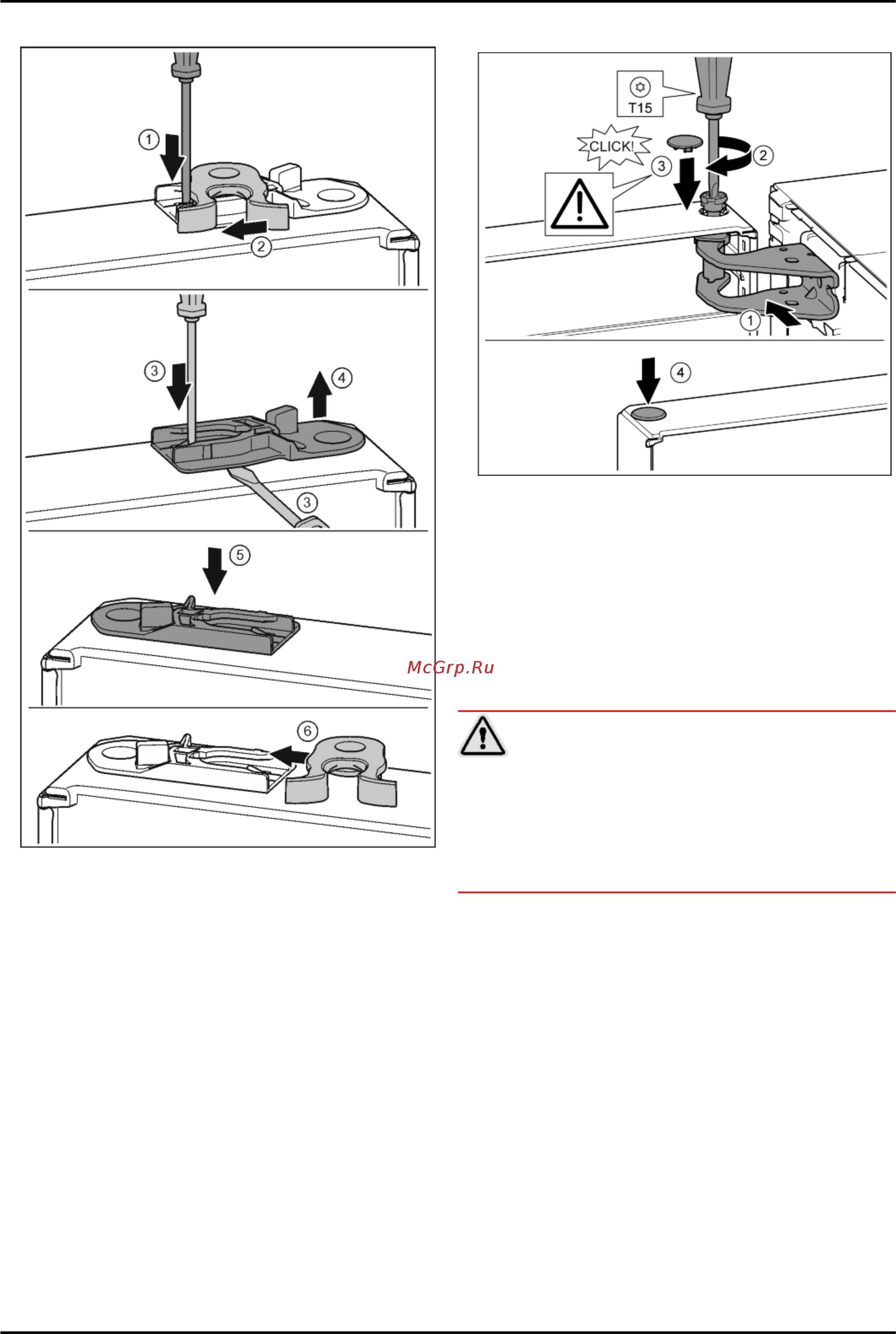

Fig. 14

u Нижняя сторона двери смотрит вверх: повернуть дверь.

u Нажать накладку шлицевой отверткой вниз.

Fig. 14 (1)

u Запорный крючок вывести из направляющей.

Fig. 14 (2)

u Извлечь направляющее гнездо: нажать накладку

шлицевой отверткой и одновременно переместить ее

шлицевой отверткой под направляющее гнездо.

Fig. 14 (3, 4)

u Прилагаемое при поставке направляющее гнездо вста-

вить на другой стороне корпуса.

Fig. 14 (5)

u Запорный крючок вставить в направляющую.

Fig. 14 (6)

u Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.7 Монтаж нижней двери

u Установите нижнюю дверцу сверху на нижний опорный

винт

Fig. 12 (22)

u Закрыть дверцу.

u Снова наденьте пластмассовый колпачок

Fig. 9 (10)

на

средний опорный кронштейн

Fig. 9 (13)

u Вставьте средний опорный палец

Fig. 9 (11)

на новой

стороне шарнира через средний опорный кронштейн

Fig. 9 (13)

в нижнюю дверцу.

4.3.8 Монтаж верхней двери

Fig. 15

u Установить дверь на средний опорный палец.

u Дверь вверху выровнять по отверстию в опорном крон-

штейне.

Fig. 15 (1)

u Вставить палец и затянуть отверткой Т15.

Fig. 15 (2)

u Установить предохранительную крышку для защиты

двери: вставить предохранительную крышку и прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

Fig. 15 (3)

u Вставить заглушку.

Fig. 15 (4)

4.3.9 Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u Прикрутите опорные подставки 4 Нм.

u Проверить все болты и при необходимости подтянуть.

u При необходимости, выставить дверь посредством двух

продольных отверстий в нижнем опорном кронштейне и

среднем опорном кронштейне, выравнивая относи-

тельно корпуса устройства. Для этого выкрутить

средний винт в нижнем опорном кронштейне с

помощью прилагаемой к Т25 насадки. Оставшиеся

винты немного отпустить с помощью насадки к Т25 или

отверткой Т25 и выровнять посредством продольных

отверстий. В среднем опорном кронштейне отпустить

винты с помощью насадки к Т25 и выровнять средний

опорный кронштейн посредством продольных отвер-

стий.

u Подпереть дверь: с помощью рожкового ключа SW10

выворачивать установочную опору на нижнем опорном

кронштейне до тех пор, пока она не будет опираться на

пол, затем повернуть еще на 90°.

Ввод в работу

10 * Наличие в зависимости от модели и комплектации
