Elikor Olympia 60 White [5/6] Технические данные

Elikor Olympia Н1М60 White [5/6] Технические данные
• 8 • • 5 •
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Воздухопроизводительность, куб. м /час, max 290
2.2 Уровень шума, дБА, не более
в режиме «фильтрации» («рециркуляции») 57
в режиме «вытяжки» 54
2.3 Номинальное напряжение, В; частота, Гц 220, 50
2.4 Потребляемая мощность, Вт, не более 210
в том числе ламп, Вт 2х40
2.5 Класс защиты II по ГОСТ МЭК 335-1
2.6 Степень защиты от влаги обычное исполнение
2.7 Режим работы продолжительный
2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150
рис. 2
ТАБЛИЦА 1
Наименование
Габаритные размеры, мм
ШхГхВ
Масса, кг
(без упаковки)
Тип угольного
фильтра
Olympia H1M50
500х500х128
6.0
Ф-03
Olympia H1M60
600х500х128
7.0
Ф-03
3 КОМПЛЕКТНОСТЬ
3.1 Воздухоочиститель 1 шт.
3.2 Лампа накаливания 40Вт 2 шт.
3.3 Заглушка 1 шт.
3.4 Переходник 1 шт.
3.5 Руководство по эксплуатации 1 шт.
3.6 Упаковка 1 шт.
7.1 Рекомендуется включать воздухоочиститель перед началом приготовления пищи и после завершения
приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного воз-
духа .
7.2 Управление производится при помощи ползункового переключателя или кнопочного переключателя с
лампой индикации.
7.2.1 Ползунковый переключатель (рис.8):
Левый переключатель регулирует скорость работы вентилятора:
позиция 0 - вентилятор выключен;
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнального индикатора информирует о работе вентилятора.
Правый переключатель регулирует режим освещения в соответствии с обозначением:
1 - включено; 0 - выключено.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВОЗДУХООЧИСТИТЕЛЯ
Угольные фильтры Ф-03 приобретаются отдельно.
!
ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж воздухоочистителя и снимать защитную пленку с
воздухоочистителя из нержавеющей стали, пока Вы не убедитесь в его технической исправности путем
подключения к электрической сети и проверки всех функций. Защитную пленку с воздухоочистителей
из нержавеющей стали рекомендуется снимать после окончания монтажа.
7 ПОРЯДОК РАБОТЫ

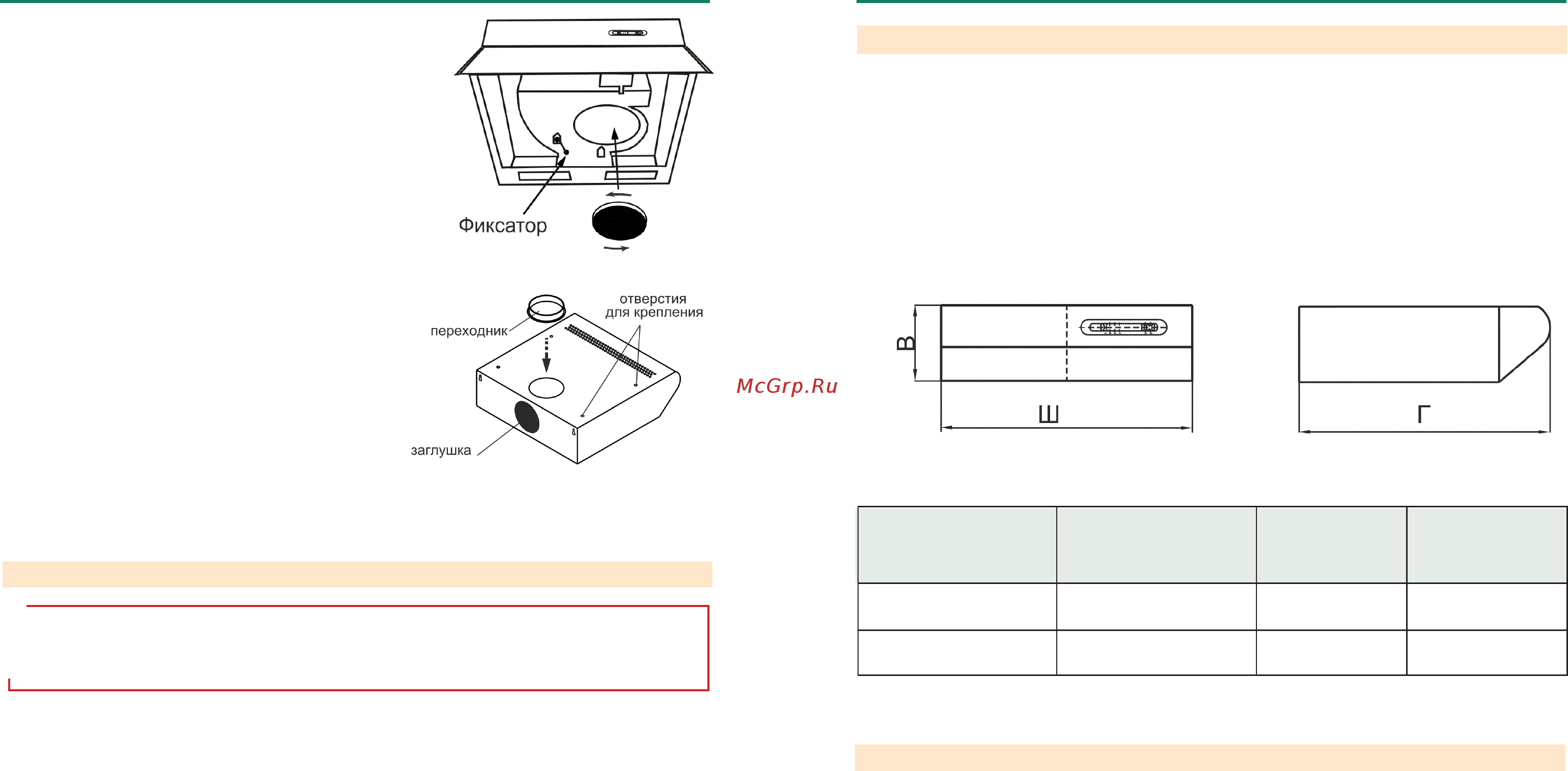

рис. 6
6.3 Режим вытяжки:
- установите и зафиксируйте пластиковый переходник, который
вы найдете внутри изделия, в верхнем положении (рис. 7);
- заглушкой (рис. 7) закройте отверстие на задней стенке изделия;
- фиксатор (рис. 6) должен находится в положении вытяжка
(положение “А”).
- присоедините к изделию воздуховод Ø120мм.
Возможно присоединение воздуховода к задней стенке воздухо
очистителя, тогда верхнее отверстие закройте заглушкой, а
переходник установите в отверстие на задней стенке.
6.4 Крепление воздухоочистителя:
- при установке воздухоочистителя соблюдай-
те указания п. 1.2 (рис.1);
- разметьте и просверлите четыре отверстия в
полке (к которой крепите воздухоочиститель), со-
гласно отверстиям для крепления на верхней па-
нели корпуса вытяжки(рис.7);
- прикрепите вытяжку к полке;
- на задней стенке воздухоочистителя имеются
отверстия для дополнительного крепления к сте-
не;
- соедините вентилятор вытяжки с вентиляци-
онной решеткой полужестким гофрированным
воздуховодом диаметром 120 мм. (при работе в
режиме «вытяжка»).
рис. 7
OLYMPIA
